8.3 Connexion du SolarFlow 2400 AC
Conseils :
!
Assurez-vous que le système (SolarFlow 2400 AC) est éteint avant de connecter ou déconnecter les câbles
(y compris le câble solaire, la batterie, le câble AC à la prise).
• Débranchez les prises AC du réseau domestique, puis déconnectez le câble du panneau solaire.
• Éteignez le SolarFlow 2400 AC : appuyez et maintenez le bouton d'alimentation pendant 6 secondes
pour l'éteindre.
1. Retirer le capuchon de protection
Retirez le capuchon de protection du terminal de la batterie situé au bas du SolarFlow 2400 AC
2. Connecter à la batterie
Placez le SolarFlow 2400 AC sur l'AB3000X, en vous assurant que les bornes des câbles de batterie
s'enclenchent correctement. Un SolarFlow 2400 AC peut être connecté à jusqu'à 6 batteries AB3000X,
atteignant une capacité maximale de 17 280 Wh.
• Ne les déconnectez pas pendant le processus de charge/décharge.
• Ne touchez pas les broches métalliques des ports avec vos mains ou d'autres objets. Nettoyez-les
délicatement avec un chiffon sec si nécessaire.
8.4 Montage des batteries AB3000X
Lorsque plusieurs batteries sont empilées, la stabilité est essentielle. Le kit de fixation (fourni avec le SolarFlow
2400 AC mais non inclus avec l'AB3000X) est conçu pour sécuriser uniquement la batterie supérieure de la pile.

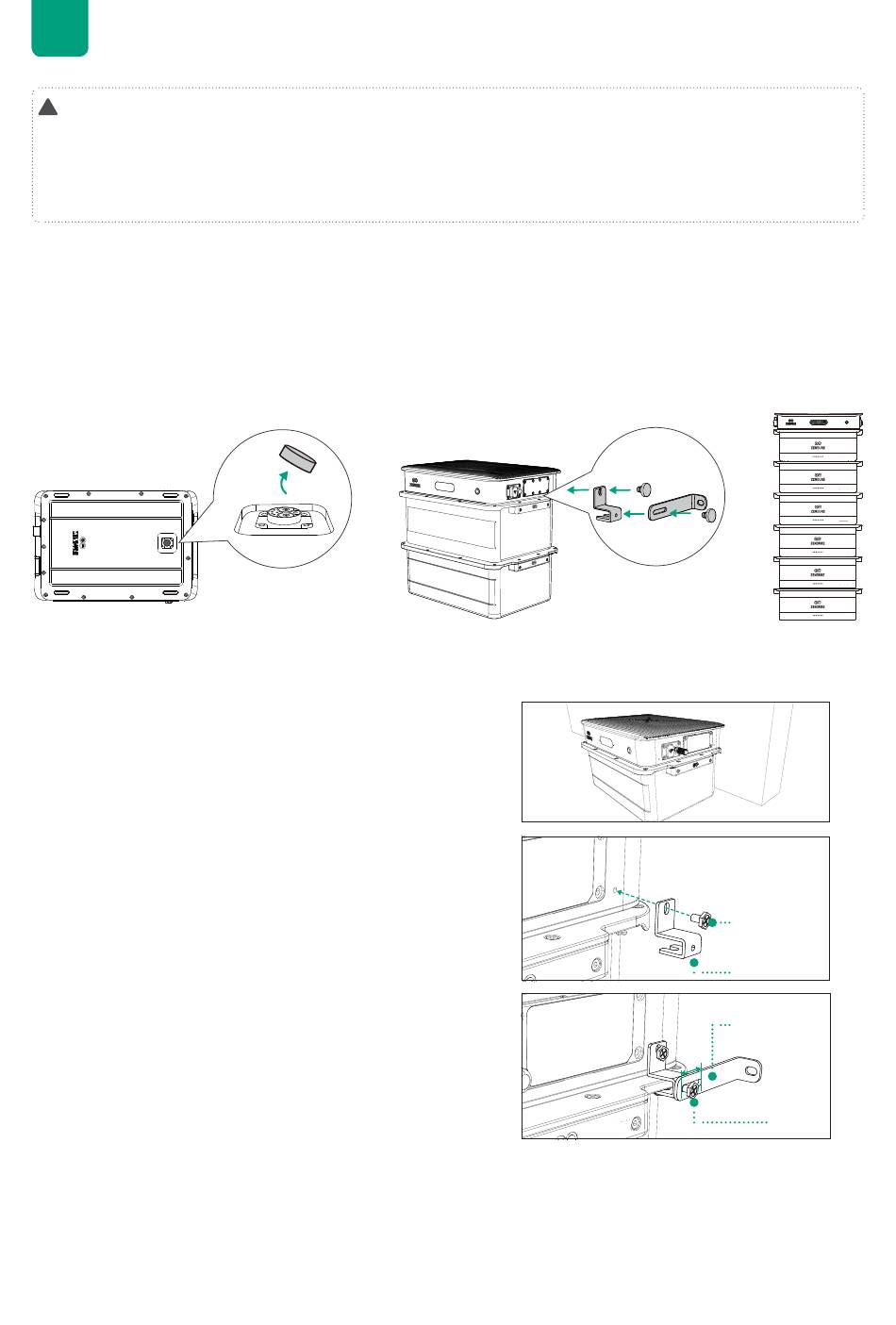

Étape 1 : Positionnement
• Placez l'AB3000X et l'unité SolarFlow 2400 AC à l'endroit prévu
pour l' installation, en laissant un espace suffisant entre l' appareil
et le mur.
Étape 2 : Fixation de la Partie 1
• Alignez les encoches de la Partie 1 avec les rivets de
fixation sur le bord de l'AB3000X et appuyez fermement
jusqu'à enclenchement.
• Insérez la Vis 3 dans le trou supérieur de la Partie 1,
en l'alignant avec le trou de fixation situé sous l'unité
SolarFlow, puis serrez avec une clé hexagonale (non
fournie).
Étape 3 : Ajustement et fixation de la Partie 2
• Insérez la Vis 1 dans le rail coulissant de la Partie 2 et
vissez-la légèrement dans le trou inférieur de la Partie 1.
• Faites glisser la Partie 2 horizontalement jusqu'à ce qu'elle
soit perpendiculaire au mur et que la surface de montage
repose bien contre celui-ci.
Étape 4 : Préparation du mur et fixation finale
• Marquez l'emplacement des trous de fixation de la Partie 2 sur le mur, puis retirez la Partie 2 pour dégager la
zone de perçage.
• Percez aux emplacements marqués à l'aide d'une perceuse (non fournie, foret M6 recommandé) et insérez des
chevilles en plastique.
• Fixez la Partie 2 en insérant la Vis 2 dans les trous de fixation et en la vissant dans les chevilles. Enfin, serrez
complètement la Vis 1 pour assurer une fixation stable.
24
Vis 3
Composant 1
Composant 2
Vis 1
