- Page 1 Manuel opérateur C 160-3/C 160-3 PLUS français...
- Page 2 Table des matières Sécurité................3 Consignes générales de sécurité ........3 Consignes de sécurité spécifiques ........3 Description .................4 Utilisation conforme aux dispositions ........5 Caractéristiques techniques ..........6 Réglages ................7 Découpage de bandes parallèles ........7 Sélection de l'outil ..............8 Commande ...............10 Travail avec C 160-3............10 Séparation des copeaux ............11 Entretien ................12 Changement d'outil avec C 160-3 ........13...
- Page 3 Dégâts matériels résultant d'une manipulation non-conforme ! La machine risque alors d'être endommagée ou détruite. La réparation et l'inspection d'appareils à air comprimé Attention portatifs doivent être effectuées par des spécialistes formés. Utilisez uniquement des accessoires d'origine TRUMPF. Sécurité E398FR_03.DOC...

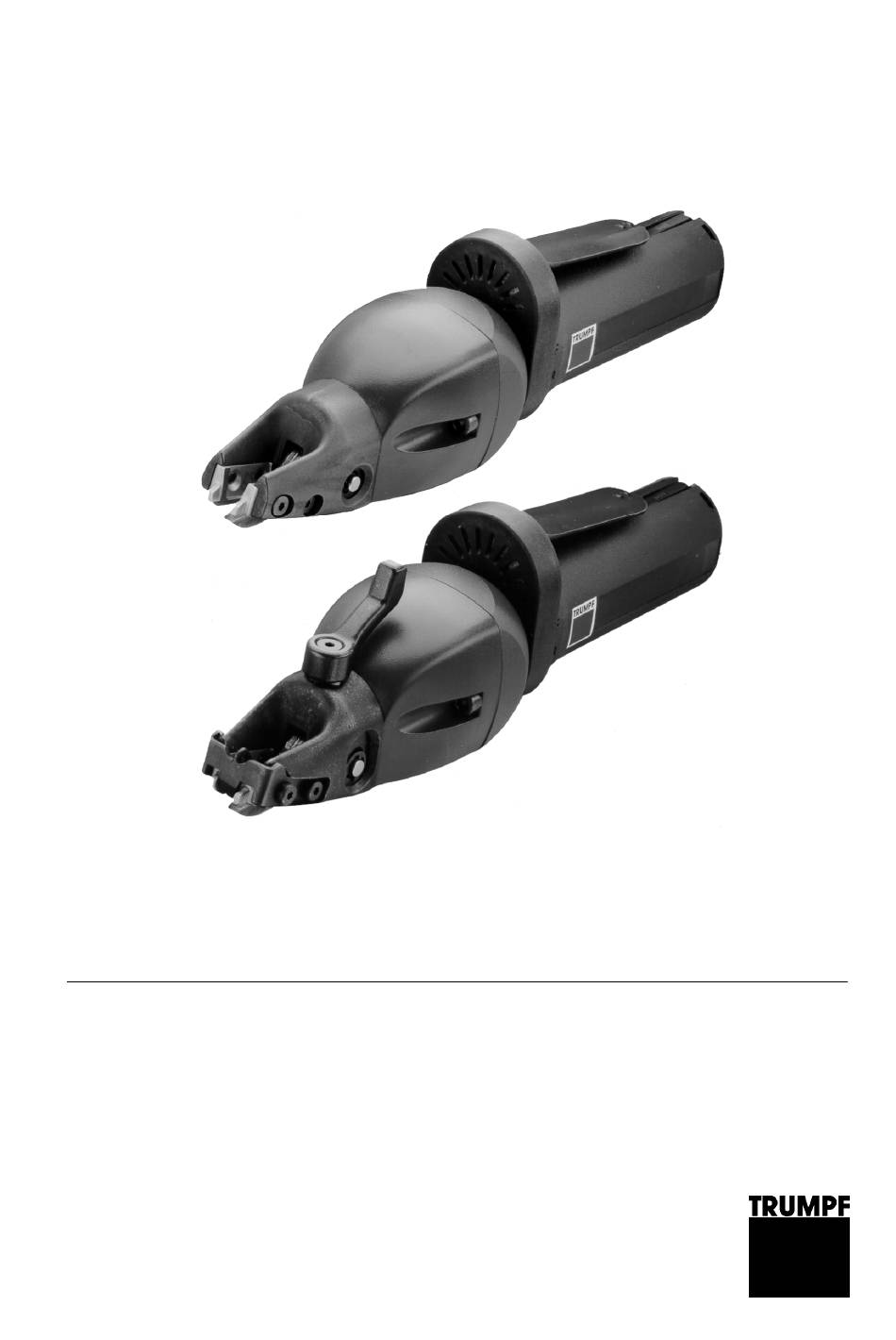

- Page 4 Séparateur de copeaux (uniquement avec version PLUS) marche/arrêt (uniquement avec version PLUS) 24 Axe de palier pour la lame 331 Douille Poignée pour la séparation des copeaux (uniquement avec version PLUS) Cisaille universelle C 160-3/C 160-3 PLUS Fig. 24623 Description E398FR_03.DOC...
- Page 5 • Refendage des bords extérieurs droits ou courbés et des coupes intérieures. • Refendage d'après tracé. La cisaille universelle TRUMPF C 160-3 PLUS permet en plus de couper, au sein de la pièce, le copeau formé par l'usinage. Description E398FR_03.DOC...
- Page 6 Caractéristiques techniques Autres pays Valeurs Valeurs Vitesse de coupe 6-10 m/min 20-33 ft/min Puissance absorbée 520 W 520 W nominale Fréquence de coups 3 500/min 3 500/min en marche à vide Poids 1.4 kg 3.1 lbs Diamètre du trou initial 8 mm (Cr) 0.32 in (Cr) 15 mm (lame droite) 0.6 in (lame droite)
- Page 7 Réglages Découpage de bandes parallèles Butée parallèle Fig. 17756 Il est possible, grâce à la butée parallèle (en option), d'usiner des bandes parallèles d'une largeur de 35 à 300 mm. 1. Retirez l'axe de palier de la lame. 2. Montez la butée parallèle. La tige de la butée parallèle prend en charge la fonction de stockage de la lame.
- Page 8 Aluminium max. Aluminium max. 35.000 tensile 250 N/mm² de 0.012 à 0.047 de 0.3 à 1.2 Lame courbe Acier max. TRUMPF 143434 Acier max. 400 N/mm² 1.0 mm 143434 57.000 tensile de 0.3 à 1.0 de 0.012 à 0.040 Acier spécial max.
- Page 9 Type d'outil Désignation N° de Epaisseur du matériau Epaisseur du matériau commande [mm] [in] Pour C 160 : Listels de coupe 927708 (1 jeu = 2 pièces) Tous matériaux Tous matériaux avec vis Pour C 160 Plus : 913520 Séparateur de copeaux (uniquement pour 143950...
- Page 10 Commande Risque de blessure résultant d'une utilisation non conforme ! Lors des travaux réalisés avec la machine, veillez à assurer une stabilité optimale. Aver- Ne touchez en aucun cas l'outil lorsque la machine est en tissement marche. Tenez toujours la machine éloignée du corps pendant le travail.
- Page 11 Mettre à l'arrêt Lâchez le levier (1). Remarque Approchez la machine de la pièce à usiner seulement lorsque la vitesse maximale est atteinte. Séparation des copeaux Endommagement matériel dû à la rupture du frein pour copeaux ! Il n'est plus possible de travailler avec la machine. Attention Remplacez le séparateur de copeaux.
- Page 12 Entretien Risque de blessure résultant de réparations effectuées de manière non professionnelle ! La machine ne fonctionne pas correctement. Aver- Les réparations ne doivent être effectuées que par des tissement personnes qualifiées. Point d'entretien Procédure à suivre et Lubrifiants recommandés N°...
- Page 13 Changement d'outil avec C 160-3 Risque de blessure dû à un échappement de l'air comprimé ! Débranchez impérativement le flexible à air comprimé en cas de changement d'outil ou avant tous travaux d'entretien. Aver- tissement Tête de coupe 24 Axe de palier pour la lame Listel de coupe 26 Lame 10 Vis de fixation...
- Page 14 Changement de lame Dégâts matériels en raison d'outils émoussés ! Surcharge de la machine. Vérifiez toutes les heures que le tranchant de la lame n'est Attention pas émoussé. Les lames bien affûtées apportent une bonne performance de coupe et n'endommagent pas la machine. Echangez la lame à...
- Page 15 Changement d'outil C 160-3 PLUS Changement de lame Dégâts matériels en raison d'outils émoussés ! Surcharge de la machine. Vérifiez toutes les heures que le tranchant de la lame n'est Attention pas émoussé. Les lames bien affûtées apportent une bonne performance de coupe et n'endommagent pas la machine.
- Page 16 Retournement ou Remplacement des listels de coupe Tête de coupe 12 Rondelle de sécurité Listel de coupe 24 Axe de palier pour la lame Séparateur de copeaux 26 Lame Poignée Graisse "G1" 10 Vis de fixation M 4x8 Fig. 17577 1.
- Page 17 Remplacement des palettes d'aube Le rendement de la machine diminue lorsque les palettes d'aube sont émoussées. Au besoin, faîtes contrôler les palettes d'aube par une personne compétente et faites-les remplacer. Remarque Utilisez uniquement des pièces de rechange d'origine et respectez les indications de la plaque signalétique.
- Page 18 4. Envoyez votre commande à votre filiale TRUMPF. Les adresses des services après-vente TRUMPF figurent dans la liste située à la fin de ce document.
