AUTOZÉRO
Auto-calibration
Les capteurs de pression CP210-R possèdent une compensation en température du gain de 0 à 50 °C et un processus d'auto-ca-
libration qui garantissent dans le temps une excellente stabilité et une parfaite fiabilité de la mesure en basse comme en haute
échelle.
Principe de l'auto-calibration : le micro-processeur du capteur pilote une électrovanne qui compense les éventuelles dérives de
l'élément sensible au cours du temps. La compensation est assurée par l'ajustage permanent du zéro. La mesure de pression
différentielle ainsi réalisée est alors indépendante des conditions environnementales du capteur.
Avantage : dérive du zéro nulle
Périodicité de l'auto-calibration : débrayable ou de 1 à 60 min.
Autozéro
Pour réaliser un autozéro, il faut débrancher les tubes des 2 prises de pression et appuyer sur le bouton « Autozéro ».
Sur les capteurs CP211 et CP212 il n'est pas nécessaire de débrancher les tubes des 2 prises de pression.
Lorsqu'un autozéro est effectué, le voyant « On », allumé en vert, s'éteint puis se rallume et, pour les capteurs avec écran, « autoZ
» s'affiche
CONFIGURATION DES CAPTEURS
Il est possible sur la classe 210 de configurer en toute liberté l'ensemble des paramètres gérés par le capteur : les unités, les
échelles de mesure, les sorties, les voies, les fonctions de calcul, etc. grâce à différents procédés :
Par clavier pour les modèles avec afficheurs : un verrouillage du clavier par code permet de garantir la sécurité des installations
(voir la notice d'utilisation).
Par logiciel (en option) pour tous les modèles : ce mode permet une configuration plus souple. Voir la notice d'utilisation du
LCC-S.
Sorties analogiques configurables :
Échelle à zéro central (-50/0/+50 Pa), à zéro décalé (-300/0/+70 Pa) ou échelle standard (0/+100 Pa), il est possible de configurer vos
propres échelles intermédiaires.
Attention : La différence minimum entre l'échelle haute et l'échelle basse est de 20.
Échelles configurables selon vos besoins : les sorties sont automatiquement ajustées à la nouvelle échelle
-100
0 V
4 mA

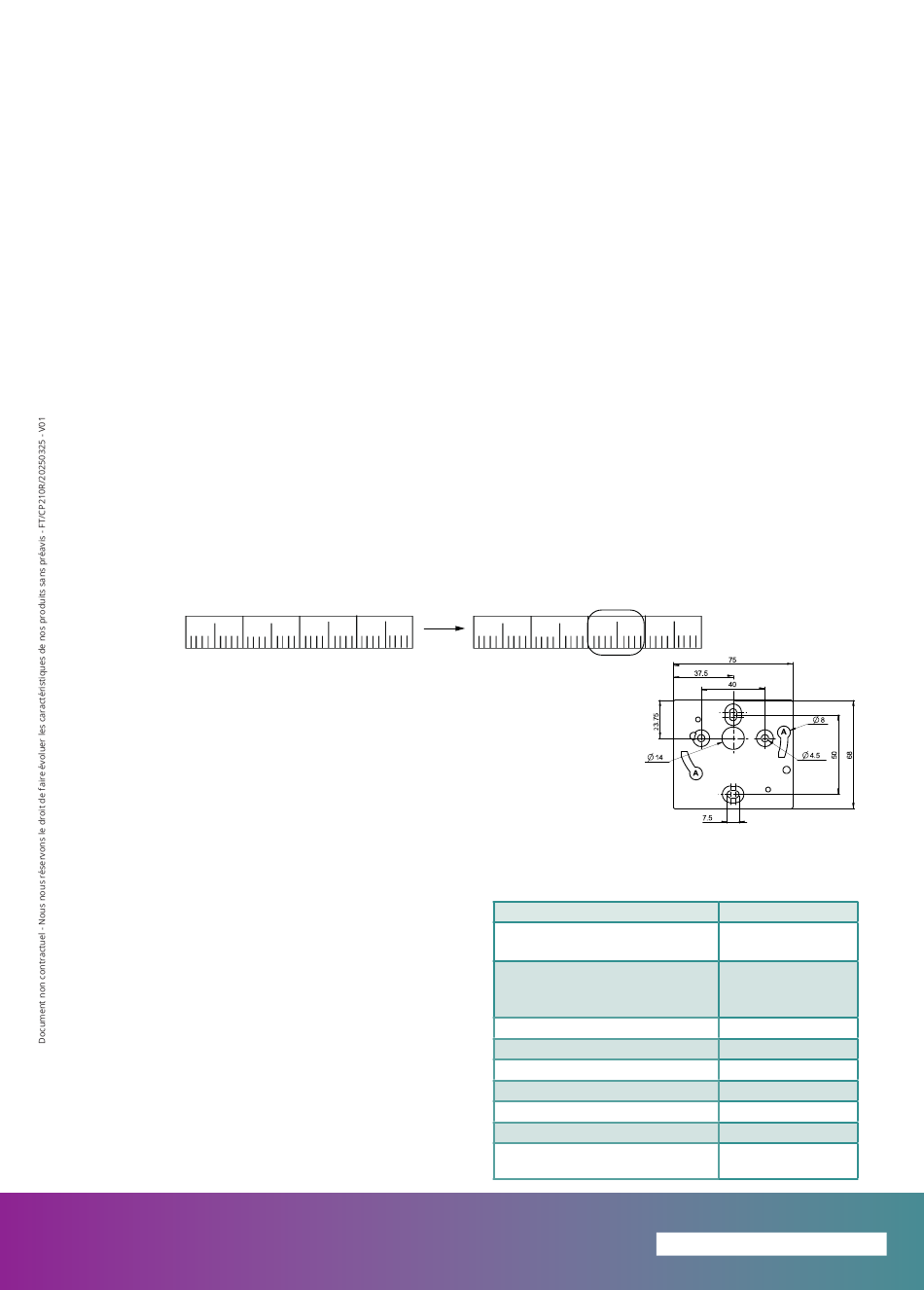

MONTAGE

Pour réaliser le montage mural, fixer la plaque ABS au mur (perçage Ø6 mm, vis et
chevilles fournies). Insérer le capteur dans la plaque de fixation (aux points A sur le
schéma) en l'inclinant à 30°. Faire pivoter le boîtier dans le sens des aiguilles d'une
montre jusqu'à l'obtention d'un clipage ferme. Une fois le capteur mis en place et
sous tension, effectuer la procédure d'autozéro garantissant le bon fonctionne-
ment du capteur quelque soit sa position de montage.
ENTRETIEN
Éviter tous les solvants agressifs. Lors du nettoyage à base de produits formolés (pièces ou conduits), protéger l'appareil
ÉTALONNAGE
Étalonnage et ajustage sur site : possibilité d'intervention, à l'aide
d'un banc d'étalonnage, d'ajuster et d'étalonner les capteurs sur
site ou en laboratoire.
Diagnostic des sorties : cette fonction permet de vérifier sur un
multimètre, sur un régulateur/afficheur ou sur un automate le bon
fonctionnement des sorties. Le capteur va générer une tension de
0 V, 5 V et 10 V ou un courant de 0 mA, 4 mA, 12 mA et 20 mA.
Certificat : les capteurs sont livrés avec une certificat individuel
d'ajustage et peuvent être livrés avec un certificat d'étalonnage en
option.
PRÉCAUTIONS D'UTILISATION
Veillez à toujours utiliser l'appareil conformément à l'usage prévu
et dans les limites des paramètres décrits dans les caractéristiques
techniques afin de ne pas compromettre la protection assurée par
l'appareil.
Agence Sud-Ouest Bureau Île-de-France
sudouest@c2ai.com paris@c2ai.com
Siège social Lyon / 9 rue de Catalogne - Parc des Pivolles - 69150 Décines
0 +100
Nouvelle
10 V échelle
20 mA
Bureau Grand-Est Bureau Ouest
mulhouse@c2ai.com ouest@c2ai.com
-100 0 50
0 V 10 V
4 mA 20 mA
OPTIONS ET ACCESSOIRES
Nom
Logiciel de configuration avec câble
USB
Fonction SQR/3 : extraction de la
racine carrée pour la mesure de la
vitesse et du débit
Certificat d'étalonnage
Tubes de raccordement
Raccords
Passage de cloison
Jonctions
Vannes boisseau
Sondes de température Pt100
Service Export
export@c2ai.com
+100
Les dimensions sont exprimées en millimètres.
Référence
LCC-S
-
-
-
-
-
-
-
Voir fiche technique
spécifique
