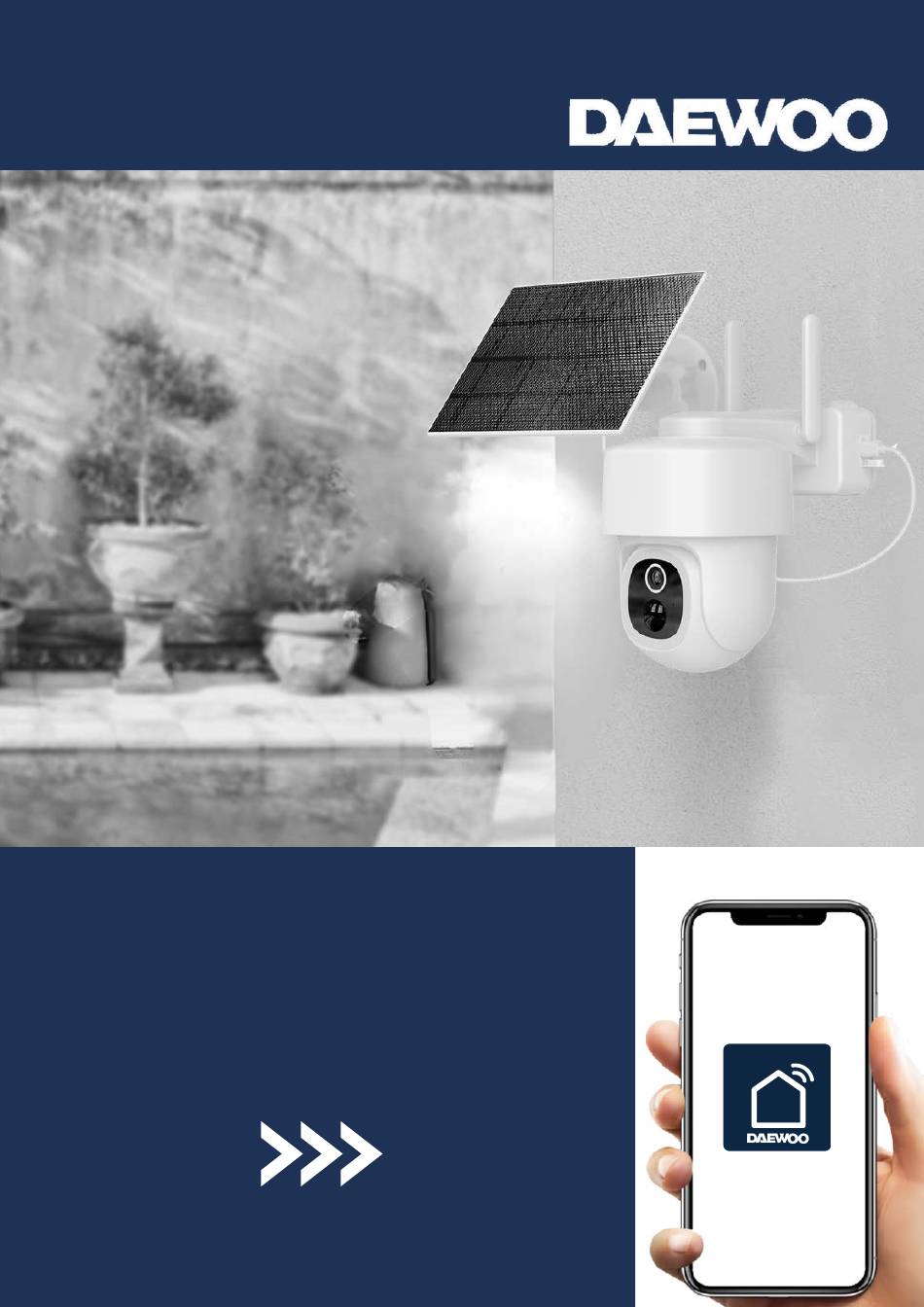

- Page 1 CAMÉRA DE SÉCURITÉ W510MW HOME CONNECT MANUEL D’INSTALLATION COMPLET www.daewoo-security.fr...
- Page 2 GARANTIE LIMITÉE À DEUX ANS LIZ INVEST ( la société ) garantit les caméras de sécurité DAEWOO contre les défauts du matériel, ou de fabrication, dans le cadre d'une utilisation normale pendant une période de deux ans à compter de la date d'achat par l'acheteur d'origine.
- Page 3 PRÉCAUTIONS D'UTILISATION La caméra doit être installée dans un lieu sécurisé, limitant l'exposition du filtre à lentille à la saleté ou aux rayures. Tenir à l’écart des bouches d’aération, telles que les bouches d’aération de chauffage, les humidificateurs, les climatiseurs et les fenêtres ouvertes N’installez pas la caméra face au miroir Pour réduire les interférences des signaux sans fil, maintenez la...
- Page 4 LIZ INVEST SAS, Mérignac, France, certifie que le produit W511MW avec le marquage CE sont conformes à la directive suivante émise par la commission de la communauté européenne. DIrective EMC 2012/30/EU Directive Basse tension 2014/35/EU...
- Page 5 Fonctionne avec une connexion internet ( connexion Wi-Fi 2.4 Ghz ) FULL HD 4MP Panneau solaire puissant 5 Watt Vision nocturne jusqu'à 8 mètres Microphone intégré Visionnage à distance depuis l'application mobile gratuite DAEWOO HOME CONNECT. Emplacement carte Micro SD Notifications pushs...
- Page 6 INSTALLATION DE LA CARTE SD L'emplacement de la carte Micro SD se trouve sous l'objectif de la caméra. Déplacez simplement l'objectif pour y avoir accès. Compatible avec une carte SD 64GB maximum.
- Page 7 à un Wifi 2.4Ghz et que votre mot de passe Wifi ne depasse pas 20 Caracteres et dispose d'une sécurité WPA/WPA2 au minimum. Depuis votre téléphone, téléchargez gratuitement l'application de contrôle à distance DAEWOO HOME CONNECT via AppleStore ou GooglePlay. Ouvrez l'application.
- Page 8 Étape 2 - Ajouter la caméra Appuyez sur " Ajouter un appareil ". Vous êtes normalement déjà dans l'onglet sécurité. Sélectionnez votre caméra dans la liste. Cochez " étape suivante " puis cliquez sur Suivant lorsque vous entendrez les bips réguliers. ( Attention, ces bips ne sont pas systématiques.
- Page 9 INTERFACE DE L'APPLICATION Page principale Visionnage en direct PARAMÈTRES Les informations indiquées peuvent varier suivant les modèles de caméras.
- Page 10 PARAMÈTRES DE VOTRE CAMÉRA Pour accéder aux paramètres de votre caméra, cliquez sur les “...” en haut à droite du visionnage en direct de votre caméra. PARAMÈTRES DE BASE Réglages des fonctions de base: Activez/désactivez le voyant d’état. Activez/désactivez l’inversion d’image Activez/désactivez l’affichage de la date et de l’heure Choisissez votre mode audio : unidirectionnel...
- Page 11 RÉGLAGES AVANCÉS Paramètre d’alerte de détection: Activez/désactivez le filtrage corps humain : Actif : votre caméra ne vous avertira qu’en cas de détection de mouvement d’un corps humain Désactivé : votre caméra vous avertira pour n’importe qu’elle détection de mouvement (humain, animal, etc) Activez/désactivez le cadre photo : Le cadre photo est un cadre orange qui apparait sur l’image pour vous indiquer la source du mouvement Détection de mouvement et sensibilité...
- Page 12 STOCKAGE ET SERVICES Le menu “Stockage” n’apparait que lorsqu’une carte SD est installée dans votre caméra. Il vous permet d’accéder aux réglages de celle-ci comme par exemple l’espace utiliser et l’espace disponible. Vous pourrez également formater votre carte SD depuis ce menu Sur le menu “Nuage de stockage”...
- Page 13 INSTRUCTIONS DE MONTAGE - PANNEAU SOLAIRE 1) Gardez l'angle d'installation d’environ 30-45° avec le plan horizontal, comme le montre l'image ci-dessous. 2) L'installation entre le panneau solaire et la caméra est illustré dans la figure suivante (ouvrez le couvercle en silicone à l'extrémité bas de la caméra, retirez la petite partie centrale du couvercle, insérez le cordon d’alimentation à...
- Page 14 Étape 1 : Fixez le support à l’emplacement souhaitez à l'aide du kit de fixation fourni. Si la surface d'installation est molle ou instable, utilisez d'abord un foret φ6.0 pour percer un trou dans le mur, puis insérer y une cheville puis fixez le support a l’aide des vis.
- Page 15 Étape 4 : Vissez le capuchon de verrouillage dans la base. Assurez-vous que le joint universel soit incliné vers le haut. Capuchon de verrouillage Étape 5 : Lors du réglage du panneau solaire à gauche ou à droite, desserrez la vis de verrouillage, tournez la tige du manchon et serrez le capuchon de verrouillage lorsque le le panneau est en place.
- Page 16 Étape 6 : L'angle du panneau solaire peut être ajusté de haut en bas jusqu'à 90° Comment positionner le panneau solaire: Trouvez la zone qui reçoit le plus de lumière directe du soleil tout au long de la journée Inclinez le panneau solaire vers le haut de 30°. Pointez-le vers le sud si vous êtes dans l'hémisphère nord et vers le nord si vous êtes dans l'hémisphère sud.
- Page 17 Étape 2 : Faites glisser la caméra sur le support fixé au mur comme montré sur l’illustration ci-dessous...
- Page 19 COMPLETE INSTALLATION GUIDE www.daewoo-security.fr...
- Page 20 TWO-YEAR LIMITED WARRANTY LIZ INVEST (the company) warrants DAEWOO security cameras against defects in material, or workmanship, under normal use for a period of two years from the date of purchase by the original purchaser. When a product is exchanged, the product returned to you becomes your property and the defective product becomes company property.
- Page 21 PRECAUTIONS FOR USE The camera should be installed in a secure location that limits exposure of the lens filter to dirt or scratches. Do not expose the camera to direct sunlight or any other reflective light source. Do not install the camera near acidic chemicals, ammonia, or a source of toxic gas emissions.
- Page 22 They are likely to contain substances that are hazardous to health and the environment. LIZ INVEST SAS, Mérignac, France, certifies that the W511MW products with the CE marking comply with following directive issued commission of the European community.
- Page 23 Works with an internet connection (2.4 Ghz Wi-Fi connection) FULL HD 4MP Powerful 5 Watt solar panel Night vision up to 8 meters Built-in microphone Remote viewing from the free DAEWOO HOME CONNECT mobile app. Micro SD card slot Push notifications...
- Page 24 INSTALLING SD CARD For the W510MW camera, the SD card slot is under the camera lens. Simply move the lens to access.
- Page 25 Before starting the installation, make sure your phone is connected to a 2.4Ghz WiFi and that your WiFi password does not exceed 20 characters and has WPA/WPA2 security at least. From your phone, download the DAEWOO HOME CONNECT remote control app for free via AppleStore or GooglePlay. Open the application.
- Page 26 Step 2 - Add the camera Tap "Add device". You are normally already in the security tab. Select your camera from the list Check "next step" then click Next when you hear the regular beeps. (Attention, these beeps are not systematic.) Enter your Wifi password then wait for a response.
- Page 27 APP INTERFACE Main page Live viewing SETTINGS The information shown may vary depending on the camera models.
- Page 28 CAMERA SETTINGS To access your camera settings, click on the “...” at the top right of your camera's live view. BASIC SETTINGS Basic function settings : Turn the status light on/off Enable/disable image inversion Enable/disable date and time display Choose your audio mode: unidirectional or bidirectional Night Mode: Choose the type of night vision you want:...
- Page 29 ADVANCED SETTINGS Detection Alarm Settings: Enable/disable human body filtering: Active: your camera will only alert you if it detects movement of a human body Disabled: your camera will alert you for any motion detection (human, animal, etc.) Activate/deactivate the photo frame: The photo frame is an orange frame that appears on the image to tell you the source of the movement...
- Page 30 STORAGE & VAS The “Storage” menu only appears when an SD card is installed in your camera. It allows you to access its settings, such as the space used and the space available. You can also format your SD card from this menu On the “Cloud storage”...
- Page 31 MOUNTING INSTRUCTIONS - SOLAR PANEL 1) Keep the installation angle of solar panels about 30-45° with the horizontal plane, as shown in the picture below. 2) The installation between the solar panel and the camera is shown in the following figure (open up the silicone cover at the bottom of the camera, remove the small center part of the cover, insert the power cord through the opening and plug it into the USB-C Port and then close the cover taking up any slack in the power cord from the solar panel) .
- Page 32 Step 1 : Attach the bracket to the desired location using the mounting kit provided. If the installation surface is soft or unstable, first use a φ6.0 drill bit to drill a hole in the wall, then insert a dowel and secure the bracket with screws.
- Page 33 Step 4 : Screw the locking cap into the base. Make sure the universal joint is angled upward. Step 5 : When adjusting the solar panel left or right, loosen the locking screw, turn the sleeve rod and tighten the locking screw cap when the panel is in place.
- Page 34 Step 6 : The angle of the solar panel can be adjusted up and down up to 90° How to position the solar panel: Find the area that receives the most direct sunlight throughout the day Tilt the solar panel upwards 30°. Point it south if you're in the northern hemisphere and north if you're in the southern hemisphere.
- Page 35 Step 2 : Slide the camera onto the wall-mounted bracket as shown in the illustration below...
- Page 36 WWW.DAEWOO-SECURITY.FR...
