Exercice 3 - Lecture Des Données Du Transpondeur En Mode Icode; Introduction - Matrix Eblocks 2 Guide

9.
Exercice 3 - Lecture des données du transpondeur en mode ICODE
9.1

Introduction

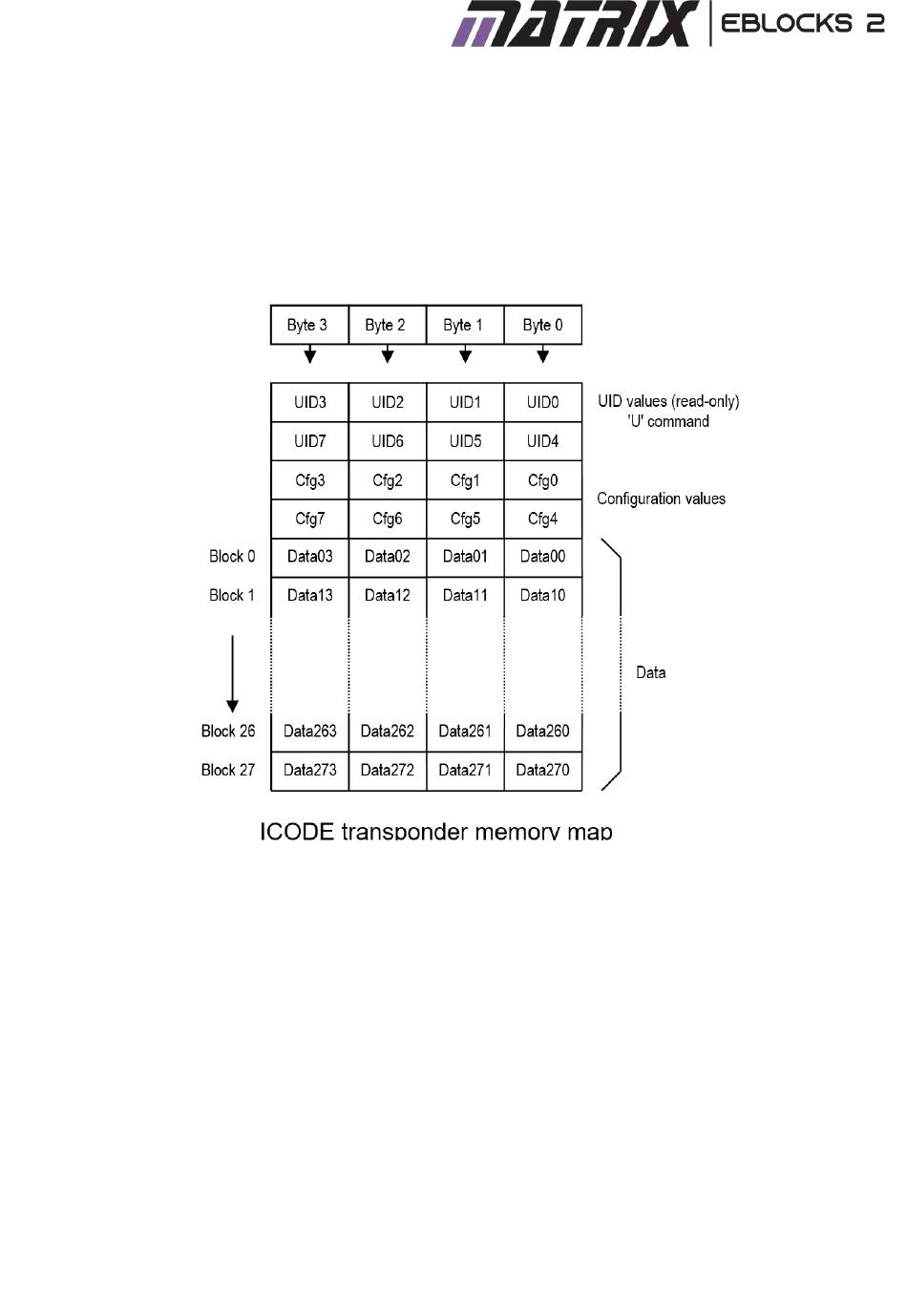

La mémoire interne des transpondeurs ICODE est organisée en blocs de 32 bits. Ceux-ci sont transférés entre le contrôleur hôte et le lecteur RFID sous la forme
de quatre octets de 8 bits.
Les transpondeurs ICODE contiennent 128 octets de mémoire, soit 32 blocs de 4 octets. Quatre de ces blocs sont réservés à l'UID de 8 octets et aux contrôles de
configuration. Les 28 blocs restants sont disponibles pour le stockage de données et ont des adresses de 0 à 27.
Certains systèmes ICODE sont capables de détecter plusieurs transpondeurs simultanément en utilisant des techniques anti-collision spéciales pour détecter et
communiquer avec chacun d'entre eux séparément. Les commandes de lecture et d'écriture de transpondeurs ICODE comprennent l'UID complet du transpondeur
cible afin d'indiquer clairement à quel transpondeur la commande s'applique.
Le RFID E-blocks2 ne prend pas en charge la fonction de détection de transpondeurs multiples, mais les formats de commande de lecture et d'écriture des
transpondeurs requièrent toujours l'inclusion de l'UID complet du transpondeur unique détecté.
Dans les exercices précédents, l'UID du transpondeur a été utilisé à des fins d'identification uniquement. Dans la pratique, cela signifie que toutes les données
associées au transpondeur sont accessibles à partir d'une base de données centrale dans un ordinateur, plutôt qu'à partir de la mémoire du transpondeur elle-
même. Lorsque l'accès à un tel ordinateur n'est pas pratique, la solution consiste à transporter une partie ou la totalité des données requises dans la mémoire du
transpondeur lui-même.
L'exercice suivant utilise la fonction ReadRFIDBlock pour renvoyer un bloc de données de 4 octets d'un transpondeur dans la mémoire du module de lecture, et la
fonction ReadRFIDBuffer pour le transférer au module LCD.
24
