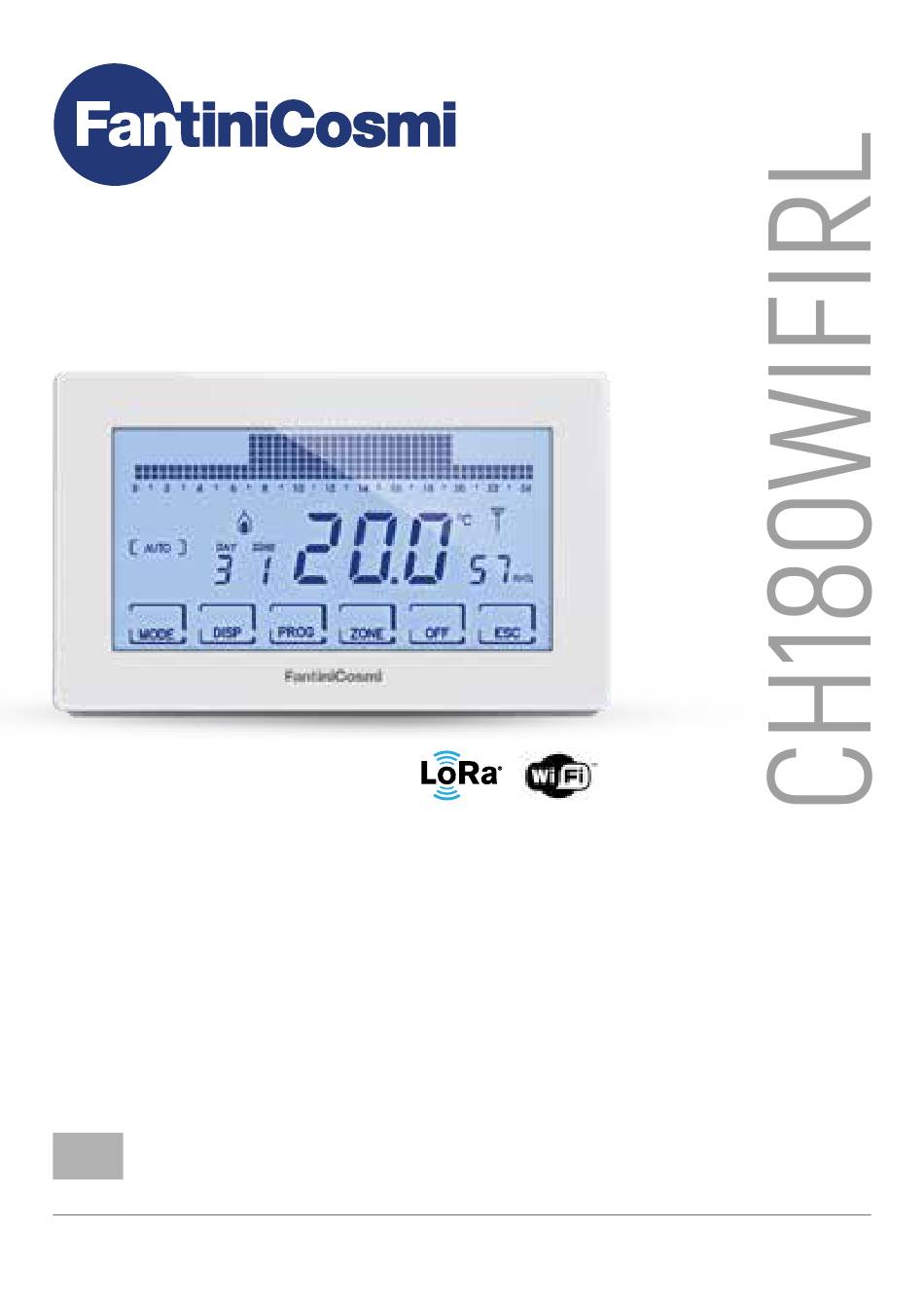

- Page 1 CHRONOTHERMOSTAT MULTIZONE WIFI RADIO MANUEL D’INSTALLATION, CONFIGURATION ET UTILISATION...
- Page 2 CH180WIFIRL Cher client, merci d’ a voir acheté CH180WIFIRL, le chronothermostat multizone conçu par Fantini Cosmi pour contrôler la température et l’ h umidité de différentes zones (zones) de la maison ou du bâtiment, par radio et indépendamment, à la fois à partir de l’ a ppareil et de l’ A PPLICATION via une connexion WiFi.
- Page 3 CH180WIFIRL INDEX 1 - SPÉCIFICATIONS TECHNIQUES ............................4 2 - INTRODUCTION AU SYSTÈME MULTIZONE ........................5 2.1 - DESCRIPTION ET AVANTAGES ........................... 5 2.2 - LES COMPOSANTS DU SYSTÈME ..........................5 3 - INSTALLATION DU CHRONOTHERMOSTAT MULTIZONE ....................6 3.1 - FIXATION MURALE ET RACCORDEMENTS ......................6 3.2 - ALLUMAGE DE L’ÉCRAN ..............................
- Page 4 CH180WIFIRL 1 - SPÉCIFICATIONS TECHNIQUES Échelle de réglage de la température 2 ÷ 30 °C, augmentation de 0,1 °C Échelle de mesure / affichage. T environnement - 50 ÷ + 50 °C Échelle de contrôle de l’humidité relative 30 ÷ 70 %, augmentation 0,1°C Échelle de mesure / affichage.
- Page 5 2 - INTRODUCTION AU SYSTÈME MULTIZONE 2.1 - DESCRIPTION ET AVANTAGES Le système multizone Fantini Cosmi permet de gérer le système de chauffage et de refroidissement d’un bâtiment ou d’une maison, et de réguler la température et l’humidité dans différents environnements (zones).
- Page 6 3.1 - FIXATION MURALE ET RACCORDEMENTS Le chronothermostat CH180WIFIRL doit être installé au mur ou sur une boîte encastrée, à 3 modules de type 500, 502 ou 503, à une hauteur d’environ 1,5 m du sol, dans une position appropriée pour détecter correctement la température ambiante.
- Page 7 CH180WIFIRL 3.2 - ALLUMAGE DE L’ÉCRAN Appuyer sur n’importe quel bouton tactile pour activer les fonctions des touches et l’éclairage de l’écran. Après 30 secondes d’inutilisation, l’écran revient en mode veille à l’écran principal. Température ambiante État d’activation Jour de la semaine...
- Page 8 5. Sélectionnez le numéro de la zone dans laquelle vous souhaitez associer/dissocier l’ a ppareil (à l’ e xclusion de la fonction FUSIONNER EV) et appuyez sur OK. Attention : La ZONE 1 correspond toujours à celle où le CH180WIFIRL est présent.
- Page 9 Répétez les étapes pour chaque zone à créer et tous les appareils que vous souhaitez associer/dissocier. Lors de la première mise sous tension, le CH180WIFIRL est en mode OFF ; ce mode prévaut sur les ré- glages de chaque appareil jusqu’à la première synchronisation de la communication radio (voir page 10).
- Page 10 ■ INT.G = activation d’un appareil d’intégration générale ; * ■ Aux 1 = Utiliser l’utilisateur configuré ; * * toutes les fonctions générales et aux 1 ne peuvent être activées que DANS LA ZONE 1 (où le CH180WIFIRL est présent).
- Page 11 5 - CONNEXION WIFI (EN OPTION) Vous pouvez continuer la programmation et le réglage des préférences directement à partir de l’appareil en suivant les instructions de ce manuel, ou en connectant le CH180WIFIRL à l’application Fantini Cosmi via le réseau WiFi : 1.
- Page 12 CH180WIFIRL 6 - MODE DE FONCTIONNEMENT 19°C MODE Lorsque l’écran est actif, en appuyant à plusieurs reprises sur la touche MODE, il est possible de sélectionner l’un des modes de fonctionnement en l’activant sur toutes les zones. 24:00 h Pour définir un mode de fonctionnement pour une seule zone, appuyez d’abord sur la touche ZONE jusqu’à...
- Page 13 20°C 19°C CH180WIFIRL OFF 5°C 20°C 20°C 7:00 8:00 17:00 22:00 24:00 h [ HOLIDAY ] MODE AUTOMATIQUE QUOTIDIEN 19°C 19°C L’appareil suit des horaires (prédéfinis et modifiables par l’utilisateur) sur un profil quotidien. À chaque demi-heure, il est possible d’associer l’une des 3 températures : off/antigel, température de confort et OFF 5°C...
- Page 14 CH180WIFIRL 7 - PROGRAMMATION UTILISATEUR PROG Lorsque l’écran est actif PROG il est possible d’accéder au menu de programmation de l’utilisateur et modifier les principaux paramètres de base du chronothermostat. Utiliser pour afficher les pour sélectionner la préférence ; ESC pour confirmer et revenir à l’écran éléments de menu ;...
- Page 15 ON ! ou OFF ! en fonction de l’état actuel du relais. VERROUILLAGE Verrouillage de l’écran avec mot de passe Il permet d’inhiber l’utilisation du CH180WIFIRL avec un mot de passe numérique à 3 chiffres. Valeur par défaut = NON VERROUILLAGE NON (mot de passe désactivé) VERROUILLAGE OUI (configuration du mot de passe) En sélectionnant VERROUILLAGE OUI, appuyez sur la touche OK et procédez à...
- Page 16 CH180WIFIRL 8 - MODIFIER TEMPÉRATURE ET INFORMATIONS DE L’INSTALLATION Lorsque l’écran est actif, il est possible de modifier les températures et d’afficher les informations sur l’état du système en appuyant sur la touche DISP. Utiliser et pour afficher les éléments de menu ;...
- Page 17 CH180WIFIRL Modifier la température jolly En mode JOLLY, vous pouvez définir la valeur de température jolly T et l’heure et le jour de la fin du mode temporaire. Valeur par défaut = 19°C 2°C ÷ 30°C Afficher la température antigel En mode OFF, pendant le fonctionnement hivernal (chauffage), la température antigel TA est affichée ;...
- Page 18 Pour quitter le mode POINT D’ A CCÈS, voir le paragraphe Mode WiFi page 26. RÉSEAU Afficher les appareils connectés au réseau Il permet de visualiser les dispositifs connectés au CH180WIFIRL et leurs paramètres de fonctionnement. Les paramètres affichés pour chaque appareil sont : MAC adress...
- Page 19 Erreur de micropuce Contacter l’assistance technique EV200RL Erreur module LoRa EV200RL Redémarrer l’appareil EV200RL Erreur sonde externe Vérifier sonde externe EV200RL Non-réception du CH180WIFIRL Vérifier l’appareil CH180WIFIRL EV200RL Alarme température de départ Vérifier l’installation EV200RL Alarme température sonde 2 Vérifier l’installation EV200RL Batteries déchargées sonde externe...
- Page 20 CH180WIFIRL 3 sec. 9 - PROGRAMMATION AVANCÉE PROG Lorsque l’écran est actif, il est possible d’accéder au menu de PROGRAMMATION AVANCÉE en appuyant sur la touche PROG pendant quelques secondes. Utiliser pour afficher les éléments de menu ; pour sélectionner la préférence ; ESC pour confirmer et revenir à l’écran principal.
- Page 21 ■ RAF.Z = activation d’un appareil de refroidissement uniquement dans la zone du CH180WIFIRL (zone 1) ; ■ RIS.Z = activation d’un appareil de chauffage uniquement dans la zone du CH180WIFIRL (zone 1) ; ■ R.R.Z. = activation d’ u n appareil de chauffage et/ou de refroidissement uniquement dans la zone du CH180WIFIRL (zone 1) ;...
- Page 22 ■ MANSARDE ■ CHAUDIÈRE ■ 8 Vous pouvez personnaliser le nom de la zone directement depuis l’application Fantini Cosmi. OFFSET Correction de la température détectée Permet de corriger la température détectée de la zone sélectionnée de ± 5,0 °C (par défaut = 0,0 °C).
- Page 23 CH180WIFIRL TYP REG Réglage type de réglage Permet de sélectionner le type de réglage que vous souhaitez utiliser. ON-OFF Pendant le réglage ON-OFF, le thermostat s’allume (on), lorsque la température ambiante mesurée est inférieure/ supérieure à la valeur de température souhaitée, et s’éteint (off) lorsque la température souhaitée est atteinte.
- Page 24 Fantini Cosmi (modèles ASPIRCOMFORT PROxx et son panneau de commande CH193VMC), ce qui permet d’atteindre plus rapidement la température souhaitée. Lorsque l’intégration fonctionne sur le CH180WIFIRL, le symbole de l’unité de mesure utilisée « °C » ou « °F » clignote.
- Page 25 : PIC / FW: LORA /..Cet avis restera visible pendant 10 jours ou jusqu’à ce que la mise à jour soit effectuée. Valeur par défaut = UPD PIC ■ UPD PIC (microcontrôleur CH180WIFIRL) ■ UPD LORA (module radio CH180WIFIRL) ■ UPD O70RL ■ UPD EV200RL ■ UPD C830RL ■...
- Page 26 CH180WIFIRL WIFI Mode WIFI L’activation du WiFi permet d’associer l’appareil à l’application Fantini Cosmi, disponible gratuitement sur Google Play Store et Apple App Store, et de le contrôler à distance. Pour procéder à l’association entre le CH180WIFIRL et l’application il faut sélectionner A.P., puis lancer l’assistant d’installation sur l’application (voir chapitre CONNEXION WIFI page 11).
- Page 27 CH180WIFIRL 10 - ASSISTANCE ET CONDITIONS GENERALES DE GARANTIE Pour plus d’informations et d’assistance, contactez votre installateur de confiance ou écrivez à supportotecnico@fantinicosmi.it en indiquant le modèle de l’appareil utilisé et le problème rencontré. La garantie conventionnelle est de 24 mois, à compter de la date d’installation de l’équipement. La garantie couvre toutes les pièces de l’appareil, à...
- Page 28 FANTINI COSMI S.p.A. Via dell’Osio, 6 - 20049 Caleppio di Settala, Milan - ITALIE Tél. +39 02 956821 - info@fantinicosmi.it www.fantinicosmi.it ASSISTANCE TECHNIQUE supportotecnico@fantinicosmi.it SERVICE DES EXPORTATIONS Fabriqué en Italie export@fantinicosmi.it...
