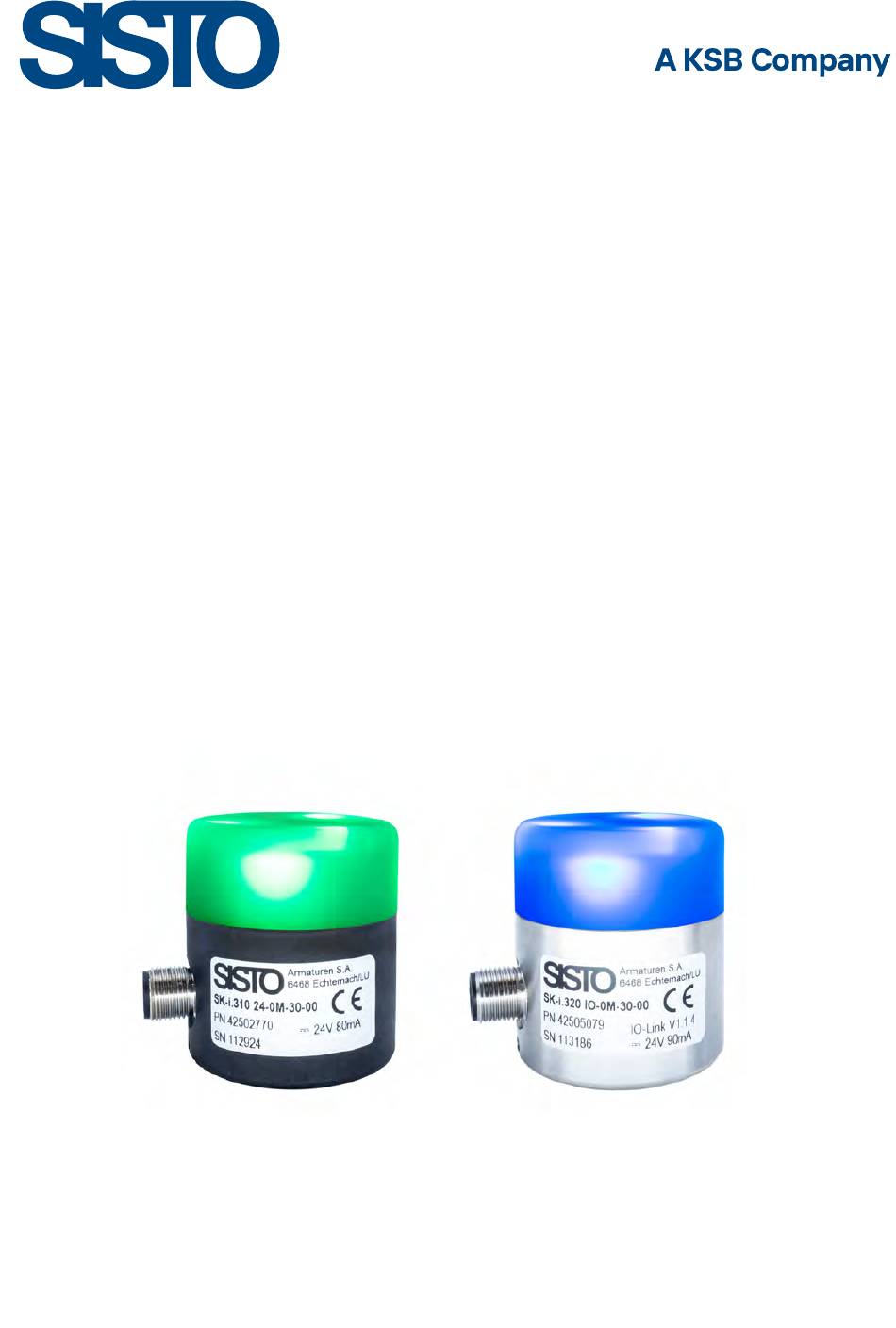

- Page 1 Indicateur de position intelligent SISTO-SK-i Pour robinets à déplacement linéaire Course jusqu'à 60 mm Livret technique...
- Page 2 Copyright / Mentions légales Livret technique SISTO-SK-i Tous droits réservés. Les contenus de ce document ne doivent pas être divulgués, reproduits, modifiés ou communiqués à des tiers sauf autorisation écrite du constructeur. Ce document pourra faire l'objet de modifications sans préavis.
- Page 3 Synoptique des fonctions ...................................... 7 Caractéristiques techniques SISTO-SK-i.310/.320 24 V.......................... 8 Caractéristiques techniques SISTO-SK-i.310/.320 IO-Link ........................ 9 Caractéristiques techniques SISTO-SK-i.310/.320 AS-i ........................... 10 Caractéristiques techniques complémentaires SISTO-SK-i.310/.320 avec électrovanne ............ 11 Raccordement pneumatique.................................... 11 Dimensions et poids ....................................... 12 Accessoires pour SISTO-SK-i.310/.320................................ 13 Variantes............................................. 13...
- Page 4 SK-i.310 Partie inférieure du boîtier Acier inoxydable A4 SISTO-SK-i comprend la mesure en continu de la course et un SK-i.320 module d'analyse basé sur un microcontrôleur. La position du robinet est signalée visuellement par des LED visibles à distance...
- Page 5 SISTO-16/-20 DLAP.230 MD 168 SISTO-16/-20 DLAP.230 MD 202 SISTO-16S LAP.520 MD 40 SISTO-16S DLAP.230 MD 65 SISTO-16S DLAP.230 MD 92 - MD 115 K100 SISTO-16S DLAP.230 MD 115 K112 - K160 SISTO-16S DLAP.230 MD168 SISTO-16S DLAP.230 MD 202 SISTO-KB DLAP.230 DN 15 - 40 SISTO-KB DLAP.230 DN 50 - 80 SISTO-KB DLAP.230 DN 100 Documents complémentaires Tableau 4: Remarques / Documents Document Référence Notice de service 8676.82 SISTO-SK-i.310/.320 Autres variantes de montage sur demande SISTO-SK-i.310/.320...
- Page 6 Indicateur de position intelligent Indicateur de position intelligent pour robinets à déplacement linéaire Éléments d'affichage et de commande SISTO-SK-i.310/.320 Ill. 1: Éléments d'affichage et de commande SISTO-SK-i.310/.320 LED visible à distance 2 Capteur magnétique pour l'initialisation locale Tableau 5: Signalisation en couleurs visible à distance Signalisation en couleurs visible à...
- Page 7 Avertissement activable : compteur de cycles de membrane × Avertissement activable : compteur de cycles d'actionneur × Avertissement activable : compteur horaire × Le schéma de couleurs souhaité doit être indiqué lors de la commande. Il ne peut pas être modifié ultérieurement. SISTO-SK-i.310/.320...
- Page 8 ▪ Fermé ▪ Défaut Entrées Tout ou Rien 24 V, Low : 0 - 3 V, High : 18 - 24 V ▪ Initialisation à distance Tableau 8: Caractéristiques électriques SISTO-SK-i.310/.320 24 V avec électrovanne Paramètre Valeur Courant absorbé [mA] Env. 140 Entrée Tout ou Rien supplémentaire 24 V, Low : 0 - 3 V, High : 18 - 24...
- Page 9 Temps de cycle minimum 20 ms Mode SIO Non disponible, c'est-à-dire que la recopie de la position du robinet via la sortie Tout ou Rien 24 V DO n'est pas possible. Tableau 12: Caractéristiques électriques SISTO-SK-i.310/.320 IO-Link avec électrovanne Paramètre Valeur Courant absorbé [mA] Env. 140 Tableau 13: Entrées (Process Data Input)
- Page 10 Valeur Désignation du profil S-7.A-E Configuration E/S Code ID Code ID1 Code ID2 Tableau 19: Entrées SISTO-SK-i.310/.320 AS-i (point de vue maître AS-i) Fonction Logique Position OUVERTURE 0 = position non ouverte 1 = position ouverte Position FERMETURE 0 = position non fermée 1 = position fermée...
- Page 11 P max. [bar] La pression appliquée ne doit pas dépasser la pression motrice maximale du robinet de process. Le SISTO-SK-i.310/.320 avec électrovanne peut fonctionner avec de l'air selon ISO 8573-1 comme fluide moteur. Tableau 23: Classe de qualité de l'air moteur Fonctionnement à plus de 0 °C Fonctionnement jusqu'à...
- Page 12 Indicateur de position intelligent Indicateur de position intelligent pour robinets à déplacement linéaire Dimensions et poids Ø 48 Ill. 3: SISTO-SK-i.310/.320 Caractéristiques mécaniques Tableau 25: Tableau dimensionnel SISTO-SK-i.310/.320 Code de commande pour montage sur robi- net (ð page 5) 30 - 65 K63 65 K80 - 115 K125 - 115 K100...
- Page 13 Ill. 4: Accessoires pour SISTO-SK-i.310/.320 Variantes Variantes et applications SISTO-C LAP.520 SF MD 65 SISTO-C LAP.520 SF MD 65 SISTO-16 DLAP.230 avec SK-i.310/.320 0M combiné avec SK-i.310/.320 1M avec SK-i.310/.320 0M 60 au limiteur de course mécanique Ill. 5: Variantes et applications SISTO-SK-i.310/.320 SISTO-SK-i.310/.320...
- Page 14 Glossaire Glossaire 24 V Système de communication avec des entrées et sorties Tout ou Rien discrètes. Actionneur AZ Ouvert/Fermé = actionneur à piston à double effet (air comprimé ouvre/air comprimé ferme) Actionneur OF Ressort d'ouverture = actionneur pneumatique à piston, ouvert en position de sécurité...
