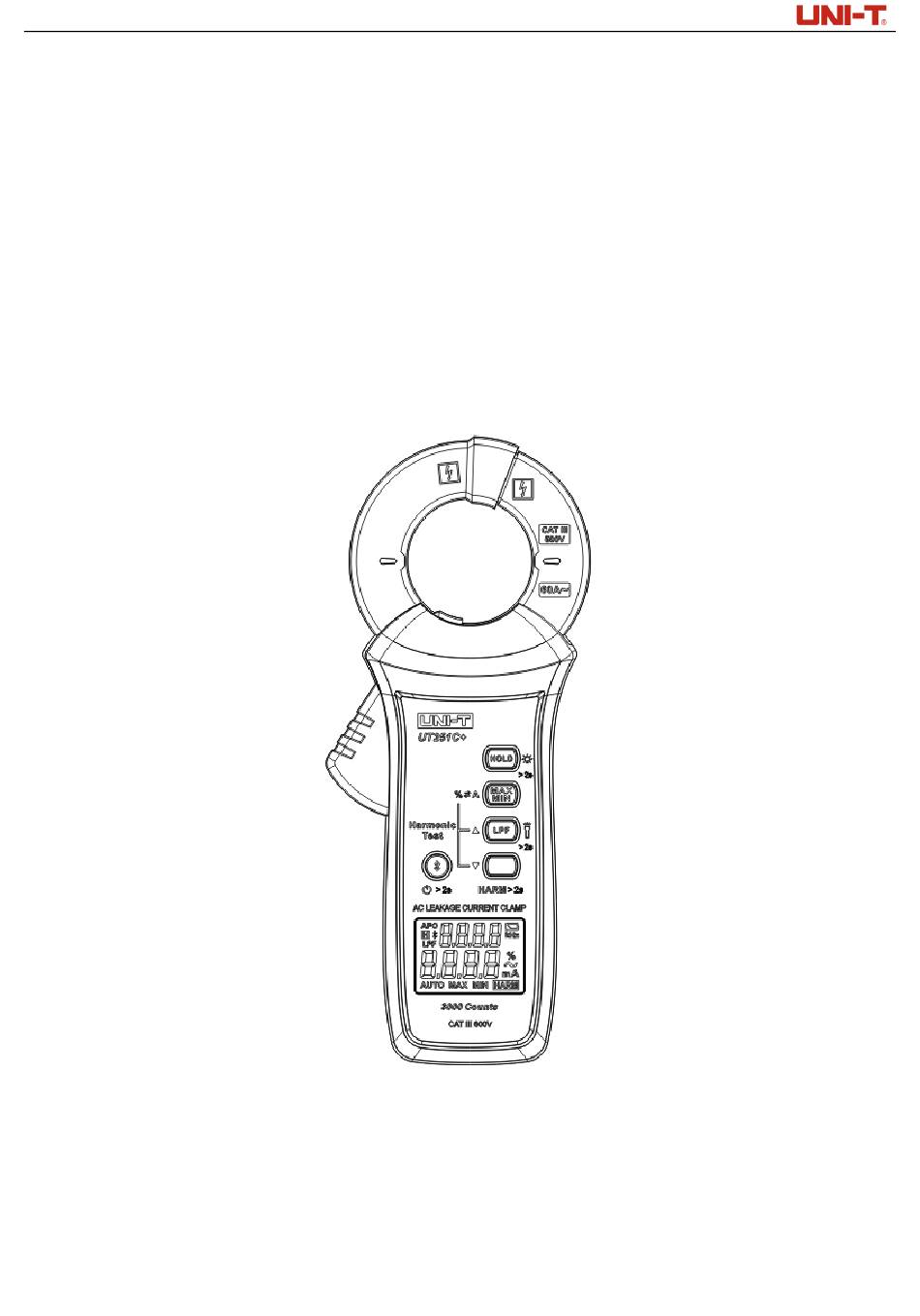

- Page 1 Manuel de l’Utilisateur UT251C UT251C+ Pince de Courant de Fuite AC Manuel de l’Utilisateur 1 / 15...
- Page 2 Manuel de l’Utilisateur UT251C Préface Merci d'avoir acheté ce nouveau produit. Afin d'utiliser ce produit correctement et en toute sécurité, veuillez lire attentivement ce Manuel de l’Utilisateur, en particulier la section “Consignes de Sécurité”. Il est recommandé de conserver ce Manuel dans un endroit facilement accessible, de préférence à proximité de l'appareil, afin de pouvoir s'y référer ultérieurement.
- Page 3 11）Fonction de communication Bluetooth. Enregistrement des données d'essai et génération des résultats d'essai, des images et des graphiques par l'utilisation de l'APP "UNI-T Smart Measure". 12）Catégorie de mesure : CAT III 600V Veuillez lire attentivement le contenu de "Consignes de sécurité" et d’ "Avertissement" et suivre strictement toutes les précautions.
- Page 4 Manuel de l’Utilisateur UT251C IV. Consignes de Sécurité Veuillez prêter attention aux "Avertissements" figurant dans le Manuel de l'Utilisateur. Les "Avertissements" identifient des conditions ou des procédures qui peuvent présenter des risques pour l'utilisateur et causer des dommages à l’appareil ou à l'équipement testé. L’appareil est conçu conformément aux Normes IEC/EN61010-1, 61010-2-032 et à...
- Page 5 Manuel de l’Utilisateur UT251C V. Symboles Electriques L'application autour de et l'enlèvement depuis Pile faible les conducteurs sous tension dangereux non isolés sont autorisés. AC (courant alternatif) Avertissement La technologie de communication Bluetooth Double isolation adoptée La CATÉGORIE DE MESURE III s'applique aux circuits d'essai et de mesure CAT III raccordés à...
- Page 6 Manuel de l’Utilisateur UT251C VII. Structure Externe (Figure 1) Mâchoires de serrage Marque de centre géométrique Barrière de protection Gâchette : Appuyer pour ouvrir les mâchoires de la pince Boutons fonctionnels Ecran LCD Lampe de poche Couvercle de piles VIII. Ecran LCD Symbole Description 6 / 15...
- Page 7 Manuel de l’Utilisateur UT251C Arrêt automatique Maintien des données Bluetooth Filtre passe-bas AUTO Commutation de plage automatique MAX MIN Valeur maximale/minimale Mesure des harmoniques mA、A Unité de courant : Milliampère, ampère Courant alternatif Unitéd'harmonique : Pourcentage Hz、kHz Unité de fréquence : Hertz, kilohertz Sous tension IX.
- Page 8 Manuel de l’Utilisateur UT251C ： 1) Appuyez brièvement sur ce bouton：Entrez dans la fonction MAX/MIN, puis entrez dans le mode statistique pour rafraî chir les données en continu, la valeur maximale étant affichée par défaut. Ensuite, appuyez à nouveau sur ce bouton pour passer de la valeur maximale à la valeur minimale, puis à la valeur maximale...
- Page 9 Manuel de l’Utilisateur UT251C X.Instructions d’Opération Veuillez vérifier les piles intégrées (AAA 1.5V×3) avant d'utiliser l'appareil. Si les piles sont faibles, le symbole " " apparaî tra sur l'écran LCD, veuillez alors remplacer les piles à temps. 1. Mesure du courant AC et de la fréquence (Figure 2) Figure 2-1 Mesure du courant de fuite en courant AC pour les fils de boucle monophasés bifilaires Figure 2-2 Mesure du courant de fuite en courant AC pour les fils de boucle monophasés trifilaires ou triphasés trifilaires...
- Page 10 Manuel de l’Utilisateur UT251C Figure 2-3 Mesure du courant de fuite en courant AC pour un seul fil de mise à la terre Figure 2-4 Mesure du courant de fuite en courant AC pour l'un des fils de boucle 1) Appuyez longuement sur le bouton d'alimentation pour allumer l’appareil. 2) Ouvrez les mâchoires de la pince, serrez le câble et placez le câble au centre géométrique des mâchoires de la pince.
- Page 11 Manuel de l’Utilisateur UT251C 4) Mesurez le courant de fuite AC pour les fils de boucle monophasés bifilaires, les fils de boucle monophasés trifilaires ou les fils de boucle triphasés trifilaires, et le fil de mise à la terre simple. Comme le montrent la figure 2-1, la figure 2-2 et la figure 2-3.
- Page 12 Manuel de l’Utilisateur UT251C de la composante harmonique, et l'écran secondaire affiche les types d'harmoniques tels que THDF et THDR ou les ordres d'harmoniques tels que H-01..., H-02..., etc. XII. Spécification Précision : ±(a% du relevé + b chiffres), garantie d'un an. Période d'étalonnage recommandée : 1 an /fois Température de fonctionnement : 23℃±5℃（73.4℉±9℉）;...
- Page 13 Manuel de l’Utilisateur UT251C 2. Mesure de la fréquence Plage Résolution Précision 99.99Hz 0.01 Hz ±（0.1%+5) 999.9Hz 0.1 Hz 5.000KHz 0.001KHz * Protection contre les surcharges : 60A rms * Lors de la mesure du courant, la fréquence du courant est affichée simultanément. * Commutation de plage automatique * Plage pour assurer la précision：40Hz à...
- Page 14 3.1 Activez les fonctions Bluetooth de l’appareil et de votre téléphone portable, appuyez sur l'icône APP "UNI-T Smart Measure" sur l’écran de votre téléphone pour ouvrir le logiciel, puis le logiciel entre dans l'interface de navigation et recherche automatiquement les appareils avec Bluetooth activé à proximité.
- Page 15 Installez le couvercle des piles et serrez la vis. Figure 3 *Le contenu du manuel de l'utilisateur est susceptible d'être modifié sans préavis. UNI-T® UNI-TREND TECHNOLOGY (CHINA) CO., LTD. Adresse:No.6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province,China...
