StarTech MR12GI-NETWORK-CARD Guide Rapide

Carte Réseau Ethernet M.2 2.5GBase-T - PCIe 2.0

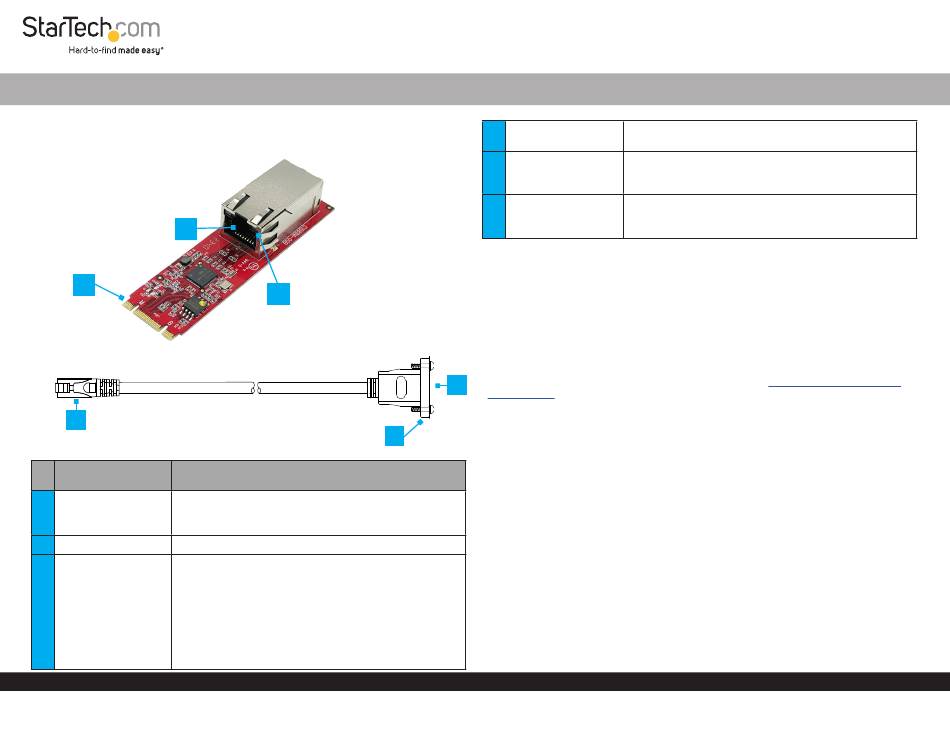

Schéma du produit (MR12GI-NETWORK-CARD)
Carte réseau M.2
2
1
Adaptateur de Câble CAT6
4
Port/LED/Connecteur
• Insérer la Carte Réseau M.2 dans un Slot PCI
Express M.2 de l'Ordinateur Hôte
1
Connecteur M.2
• Prend en charge les Slots de la Clé B ou de la Clé M
2 Port Ethernet • Connecter l'adaptateur de câble CAT6
• Le voyant LED de droite indique la vitesse de la liaison
• Vert Fixe : 2.5 Gbps
• Orange Fixe : 1 Gbps
• Off: 100 or 10 Mbps
3
Indicateurs LED
• Le voyant DEL de gauche indique l'état de la liaison
• Vert Fixe : Lien actif
• Vert clignotant : Activité
Pour consulter les manuels, les FAQ, les vidéos, les pilotes, les téléchargements, les dessins techniques, etc., visitez le site www.startech.com/fr-fr/support
3
6
5
*Le produit peut varier par rapport à l'image
Fonction
• Insérer dans le port Ethernet de la carte réseau
4
Connecteur RJ45
M.2
• Conception à vis pour fixer l'adaptateur de câble
CAT6 sur le support à profil plein ou à profil bas
5 Montage sur support
(non illustré)
• Connecter un câble réseau à l'adaptateur de câble
CAT6
6
Port Ethernet
•
Prise en charge de 2,5 Gbps, 1 Gbps, 100 Mbps et 10 Mbps
Contenu du paquet
• Carte réseau M.2 x 1
• Adaptateur de câble CAT6 x 1
• Support de profilé complet x 1
• Support à profil bas x 1
• Guide de démarrage rapide x 1
Exigences
Pour connaître les exigences les plus récentes, veuillez consulter le site
NETWORK-CARD
• Ordinateur hôte avec un emplacement PCI Express B ou M key M.2 disponible
• Tournevis Cruciforme
Installation
Installer la carte M.2 PCI Express
ATTENTION!
L'électricité statique peut gravement endommager les cartes d'extension. Assurez-vous que
vous êtes correctement mis à la terre avant d'ouvrir le boîtier de l'ordinateur hôte ou de
toucher la carte d'extension. Vous devez porter un bracelet anti-statique ou utiliser un tapis
anti-statique lors de l'installation de tout composant de l'ordinateur hôte. Si vous ne disposez
pas d'un bracelet antistatique, déchargez-vous de l'électricité statique accumulée en touchant
une grande surface métallique mise à la terre pendant plusieurs secondes. Ne manipulez la
carte d'extension que par ses bords et ne touchez pas les connecteurs dorés.
1. Éteignez l'ordinateur hôte et tous les périphériques qui sont connectés
(imprimantes, disques durs externes, etc.).
2. Débranchez le câble d'alimentation de l'ordinateur hôte.
3. Déconnectez tous les périphériques connectés à l'ordinateur hôte.
Quick-Start Guide
www.startech.com/fr-fr/MR12GI-
Manual Revision: December 13, 2023
