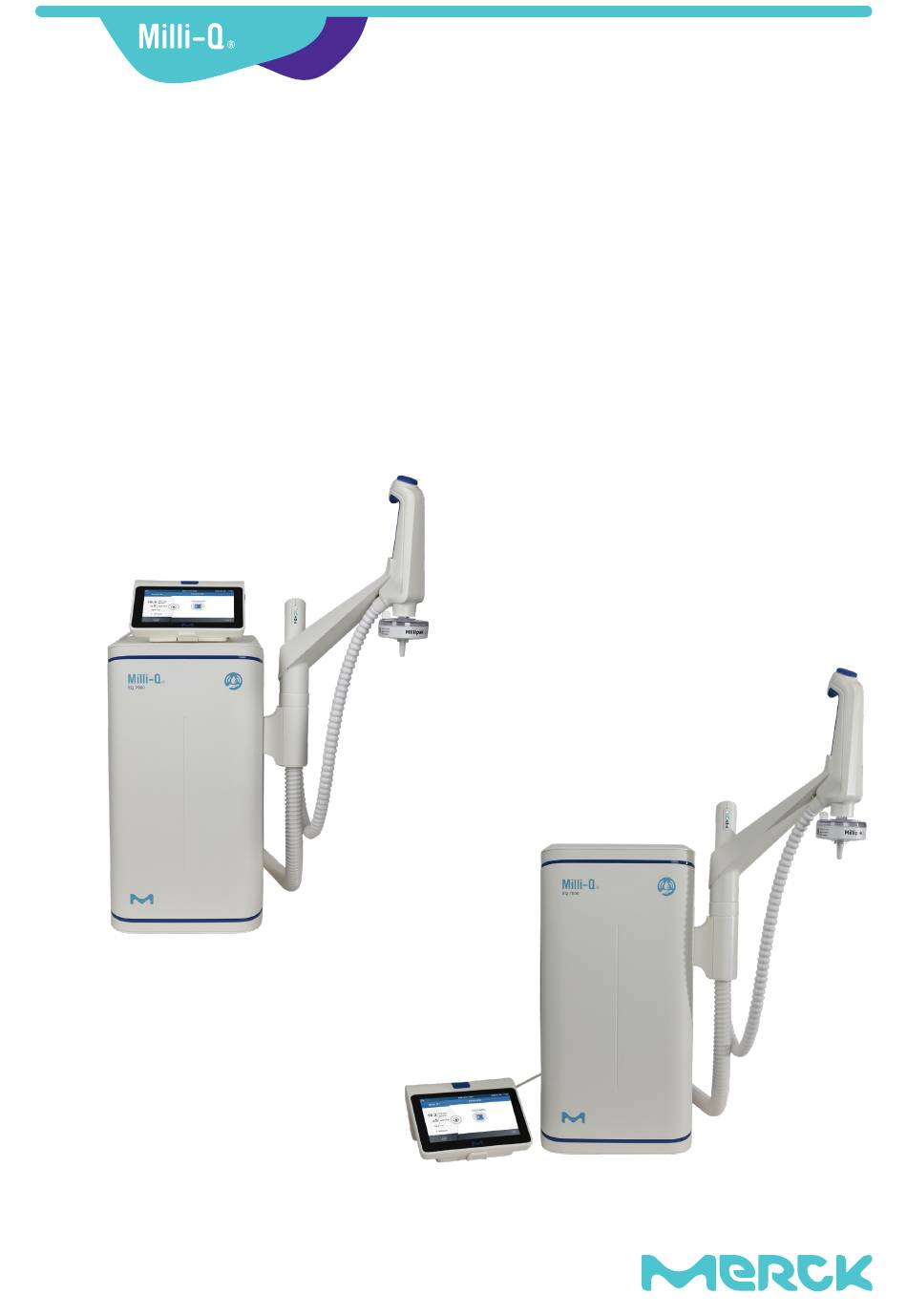

- Page 1 SigmaAldrich.com Manuel d'utilisation Milli-Q EQ 7000 ®...
- Page 2 Sommaire INTRODUCTION Présentation du système Aperçu des DEL DÉMARRAGE RAPIDE Quitter l’écran de veille Distribuer de l’eau ultra pure Valeurs de la qualité d’eau Archivage des distributions Afficher & gérer les alertes et les alarmes Naviguer dans l’interface écran MENU CONSOMMABLES MENU RÉGLAGES Accès du Responsable système (et mot de passe) Configuration - Système...
- Page 3 INTRODUCTION Félicitations ! Tout d'abord, merci d'avoir fait l'acquisition d'un système de purification d'eau Milli-Q ® Milli-Q EQ 7000 produit de l'eau ultra pure à partir d'une source d'eau purifiée. L'installation de ® ce produit doit être effectuée par un technicien de service qualifié ayant accès à la documentation d'installation qualifiée.
- Page 4 Présentation du système Le Milli-Q EQ 7000 est constitué de 3 unités principales : ® Unité Q-POD Unité de purification d'eau IHM (interface ® (Point de distribution) homme-machine) Options de montage du système Le Milli-Q EQ 7000 offre 2 options de configuration et 2 options d'installation (les options ®...
- Page 5 Le pistolet distributeur Q-POD peut être détaché de son support. La molette du pistolet distribue ® l'eau à 3 débits différents : Faible - Moyen - Élevé, jusqu'à 2 L/min. À la sortie du distributeur, la purification finale est assurée par un POD-Pak spécifique de l'application.
- Page 6 Aperçu des DEL Sur l'unité Q-POD , 3 DEL indiquent les différents états du système : ® DEL sur le bras du Q-POD DEL Qualité de l'eau ® DEL Système sous tension Alarme système / DEL d'alerte Description des DEL Signification Le système est sous tension FIXE : La qualité...
- Page 7 DÉMARRAGE RAPIDE (après installation effectuée par un technicien de service qualifié) Quitter l'écran de veille Si le réglage est actif et après un certain temps d'inactivité de la part de l'utilisateur, l'écran de veille s'affichera sur l'écran tactile de l'IHM. Écran de veille Toucher l'écran n'importe où...
- Page 8 Distribution volumétrique (de 100 mL à 10 L) Permet à un utilisateur de distribuer automatiquement un volume pré-sélectionné. Remarque : En cas de raccordement à une cuve de stockage, toujours s'assurer qu'il y a suffisamment d'eau dans la cuve avant toute distribution. Cette information s'affiche toujours dans la barre d'état : Sélectionner le volume à...
- Page 9 Afficher & gérer les alertes et les alarmes Les alertes vous préviennent à l'avance lorsqu'une maintenance est requise et les alarmes vous indiquent que le système a rencontré un problème technique. Une DEL jaune s'allume lorsqu'une alerte est déclenchée. Une DEL rouge s'allume lorsqu'une alarme est déclenchée. Appuyer sur l'icône Alerte ou sur l'icône Alarme...
- Page 10 Naviguer dans l'interface écran L'écran tactile de 7" de l'IHM permet à l'utilisateur de contrôler et de surveiller le système d'eau. Tous les sous-menus et applications sont facilement accessibles en quelques pressions ou balayages, comme sur un smartphone. ÉCRAN D'ACCUEIL Accueil - Informations sur la qualité...
- Page 11 Applis Une barre de défilement s'affiche quand il y a plusieurs lignes Indique combien d'écrans sont présents et sur lequel vous vous trouvez. Balayer vers la gauche ou vers la droite n'importe où sur l'écran pour passer d'un écran à l'autre. Fenêtres contextuelles Lorsqu'une zone de texte est sélectionnée, le clavier apparaît...
- Page 12 MENU CONSOMMABLES Visualiser l'état des consommables Des icônes colorées vous permettent de voir instantanément l'état de tous les consommables installés. Verte aucune action requise Jaune : notification d'une action de maintenance Rouge : maintenance requise ! Appuyer sur l'icône pour obtenir l'ID du consommable, le guide d'achat et une description de la technologie de purification.
- Page 13 MENU RÉGLAGES Différents réglages sont disponibles pour personnaliser le fonctionnement de votre système de purification d'eau. En fonction de votre profil d'utilisateur (Opérateur/Utilisateur final / Responsable système), certains réglages seront accessibles en mode lecture seule ou en mode lecture & écriture Responsable Réglages Utilisateur final...
- Page 14 Applis disponibles : Configuration Configuration Date, heure Mot de passe - Système de l'IHM et langue Configuration des alarmes Unités Connectivité Remarque : la distribution d'eau n'est pas disponible lorsque l'on se trouve dans ce menu. Accès du Responsable système (et mot de passe) Se connecter en tant que responsable système 1.
- Page 15 Configuration - Système Fermeture de laboratoire Au moment de quitter le laboratoire pour de longues périodes d'inactivité, ce mode peut être activé pour économiser de l'énergie et réduire l'usure des composants du système. La recirculation est alors réduite à une fois par jour. 24 h avant la reprise de l'activité du laboratoire, le système reprend automatiquement une recirculation par heure, faisant en sorte d'être prêt à...
- Page 16 Accessoires Détecteur d'eau Un détecteur d'eau peut être raccordé à l'unité du système pour arrêter la production d'eau en cas de débordement. Pédale de commande La pédale de commande est connectée au système. Dans l'appli de configuration de l'IHM, activer la pédale de commande via le bouton curseur.
- Page 17 Seuils de réglage des alarmes Régler les seuils des alarmes en utilisant les flèches ou en touchant le champ pour accéder au clavier et saisir directement la valeur souhaitée. Qualité de l'eau • Résistivité/Conductivité de l'eau produite • COT de l'eau produite Nettoyage du filtre d'entrée Cela ne s'applique qu'en cas de configuration avec une boucle.
- Page 18 Le protocole DHCP (Dynamic Host Configuration Protocol) est la "configuration automatique" d'un dispositif à chaque fois qu'il se connecte à un réseau IP. Cette "configuration automatique" s'appelle une allocation. En configuration DHCP automatique, une adresse IP est automatiquement attribuée au système, de façon à ce que les ressources du système puissent être envoyées au réseau.
- Page 19 Unités Les unités peuvent être formatées pour répondre aux besoins locaux : Résistivité / Conductivité MΩ·cm µS/cm Température °C °F Niveau de la cuve de stockage Pression Bar / kPa / psi Sélectionner et appuyer sur l'unité qui vous intéresse. L'unité sélectionnée apparaîtra en bleu. Appuyer sur "OK"...
- Page 20 MENU INFORMATIONS Ce menu contient des informations utiles sur le système et fournit un état du système. La distribution d'eau est disponible lorsque l'on se trouve dans ce menu. Applis disponibles : Système Historique Dépannage Schéma hydraulique Contacts Système Trouver des informations détaillées sur le système Sélectionner ID système pour trouver des informations sur le modèle du système...
- Page 21 Schéma hydraulique Voici une représentation graphique des composants hydrauliques du système de purification d'eau. Les composants changent de couleur en fonction de leur état et de celui du système. Gris - inactif Bleu - actif Jaune - alerte de maintenance Rouge - alarme, problème technique Dépannage...
- Page 22 MENU MAINTENANCE La maintenance du système est facile grâce aux instructions étape par étape contenues dans les assistants. D'autre part, le nouveau design des cartouches signifie que le retrait et l'instal- lation des packs dans le système se font rapidement et sans efforts. Applis disponibles : Installer les Entretien/...
- Page 23 Remplacement de IPAK Meta et IPAK Quanta Kit de consommables IPAK Meta & Quanta ® ® 1. Sélectionner l'appli Installer les consommables et cliquer IPAKKITEX IPAKKIT00 sur Installer IPAK Meta & Quanta ® ® 2. Suivre les instructions de l'assistant. IPAK Meta &...
- Page 24 Installation de l'Application POD-Pak 1. Sélectionner l'appli Installer les consommables et cliquer sur Installer l'Application POD-Pak. 2. Sélectionner le POD-Pak à installer, appuyer sur le bouton Suivant et suivre les instructions de l'assistant. Ne pas serrer trop fort lors de la mise en place d'un nouveau POD-Pak.
- Page 25 Étalonnage de la distribution volumétrique L'objectif de cette fonction est d'étalonner la fonction de distribution volumétrique. L'étalonnage sera effectué après chaque remplacement de cartouches. Un étalonnage régulier assurera l'exactitude de vos distributions d'eau. Remarque : vous aurez besoin d'une éprouvette graduée de 1,0 L. Sélectionner l'appli Entretien/Nettoyage et cliquer sur Étalonnage de la distribution volumétrique.
- Page 26 GUIDE D'AUTO-ASSISTANCE Dépressuriser le système Dépressuriser le système en cas de fuite d'eau pour stopper temporairement la production et tous les traitements de l'eau. Voir page 20 Maintenance > Dépressurisation. Identifier la source de la fuite. Une fois le problème résolu, pour quitter ce mode, l'utilisateur devra revenir à...
- Page 27 Débit faible • S'il y a un évent sur le POD-Pak, s'assurer que le POD-Pak n'est pas bloqué par de l'air. Cela peut se produire dans les semaines qui suivent le remplacement des cartouches IPAK. Distribuer de l'eau et ouvrir l'évent du POD-Pak afin de vérifier s'il reste de l'air. Une fois l'air purgé, refermer l'évent.
- Page 28 ICÔNES Icône Signification/Fonction Icône Signification/Fonction Recirculation Distribution Distribution volumétrique Responsable système connecté Démarrer distribution Arrêter distribution Alarme avec nombre Alerte d'alarmes actives Accueil Menu Cuve de stockage Retour Clé USB connectée État du LAN - Ethernet - Connecté Bouton curseur - ON Bouton curseur - OFF Visualiseur de mot de passe Saisie à...
- Page 29 CONDITIONS DE FONCTIONNEMENT ET SPÉCIFICATIONS Spécifications de l'eau Eau produite Quand il est utilisé avec une eau d'alimentation conforme aux exigences répertoriées dans Conditions de fonctionnement & Spécifications > Spécifications de l'eau > Eau d'alimentation, le système est conçu pour produire de l'eau répondant aux spécifications suivantes : Paramètre Valeur ou gamme Résistivité...
- Page 30 Eau d'alimentation Le système a été conçu pour fonctionner avec une eau d'alimentation répondant aux exigences suivantes : Paramètre Valeur ou gamme < 6 bar (si la pression est inférieure à 0 bar, le système Pression fonctionnera, mais le débit de production pourra être inférieur aux spécifications) Eau prétraitée, en utilisant les technologies EDI, Qualité...
- Page 31 Communication L'IHM est munie d'un grand écran HD, tactile et capacitif de 7" (Résolution : 800*480) qui permet un contrôle et une surveillance du système. L'IHM est munie d'un port USB intégré qui offre la possibilité d'exporter les données et/ou l'historique du système.
- Page 32 Poids à Poids en Type de système Poids net l'expédition fonctionnement Unité de purification d'eau 14,0 kg 15,6 kg 18,0 kg (sur paillasse) Unité de purification d'eau 12,0 kg 15,6 kg 16,7 kg (montage mural) Distributeur Q-POD 1,2 kg 1,5 kg 1,2 kg (montage mural) IHM (montage mural)
- Page 33 Guide d'achat Accessoires Référence Solution de montage mural du Q-POD WMEQ0RKT Solution de montage mural de l'IHM WMEQ0DKT Solution d'installation sur paillasse du Q-POD SMEQ00KT Solution d'installation sur paillasse de l'IHM BTEQ0DKT Équerre de montage mural du système SYSTFIXA1 Détecteur d'eau ZWATSENA1 Pédale de commande ZEQ7FTPDL...
- Page 34 Les photographies illustrant les produits ne sont pas contractuelles. Marques commerciales Le M multicolore, Millipore, Milli-Q, Q-POD, A10, IPAK Meta, IPAK Quanta, Jetpore, IQnano, Millipak, Biopak, EDS-Pak, VOC-Pak et LC-Pak sont des marques de Merck KGaA, Darmstadt, Allemagne. Millipore SAS est une filiale de Merck KGaA, Darmstadt, Allemagne.
- Page 35 OC peuvent être vérifiés sur www.members.IECEE.org. Merck, Milli-Q, and Sigma-Aldrich are trademarks of Merck KGaA, Darmstadt, Germany or its affiliates. All other trademarks are the property of their respective owners. Detailed information on trademarks is available via publicly accessible resources.
