FIBERDECK BOSTON Instructions De Montage page 19

2.4 - CAS DE L'INSTALLATION DE LAMES AJOUREES
Il est possible de réaliser des panneaux ajourés sur toute la hauteur ou de combiner parties pleines et ajourées sur un panneau.
Trois modèles de lames sont disponibles pour réaliser un effet ajouré :
- Les lames Open en hauteur 45 ou 100. Créé avec des entretoises de 15 mm empilables, l'écart entre les lames peut être plus ou moins
prononcé selon le niveau d'occultation souhaité.
- Les lames Rhombus qui amènent en plus un effet persienne. Elles se posent avec des entretoises de 15mm spécifiques et empilables.
La hauteur du panneau final dépendra de la combinaison choisie. Le tableau suivant reprend pour exemple quelques configurations
courantes.
Lames OPEN 45
entretoises 15 mm
Hauteur totale
Quantité
(mm)
30 1810
28 1690
26 1570
24 1450
22 1330
20 1210
18 1090
16 970
14 850
12 730

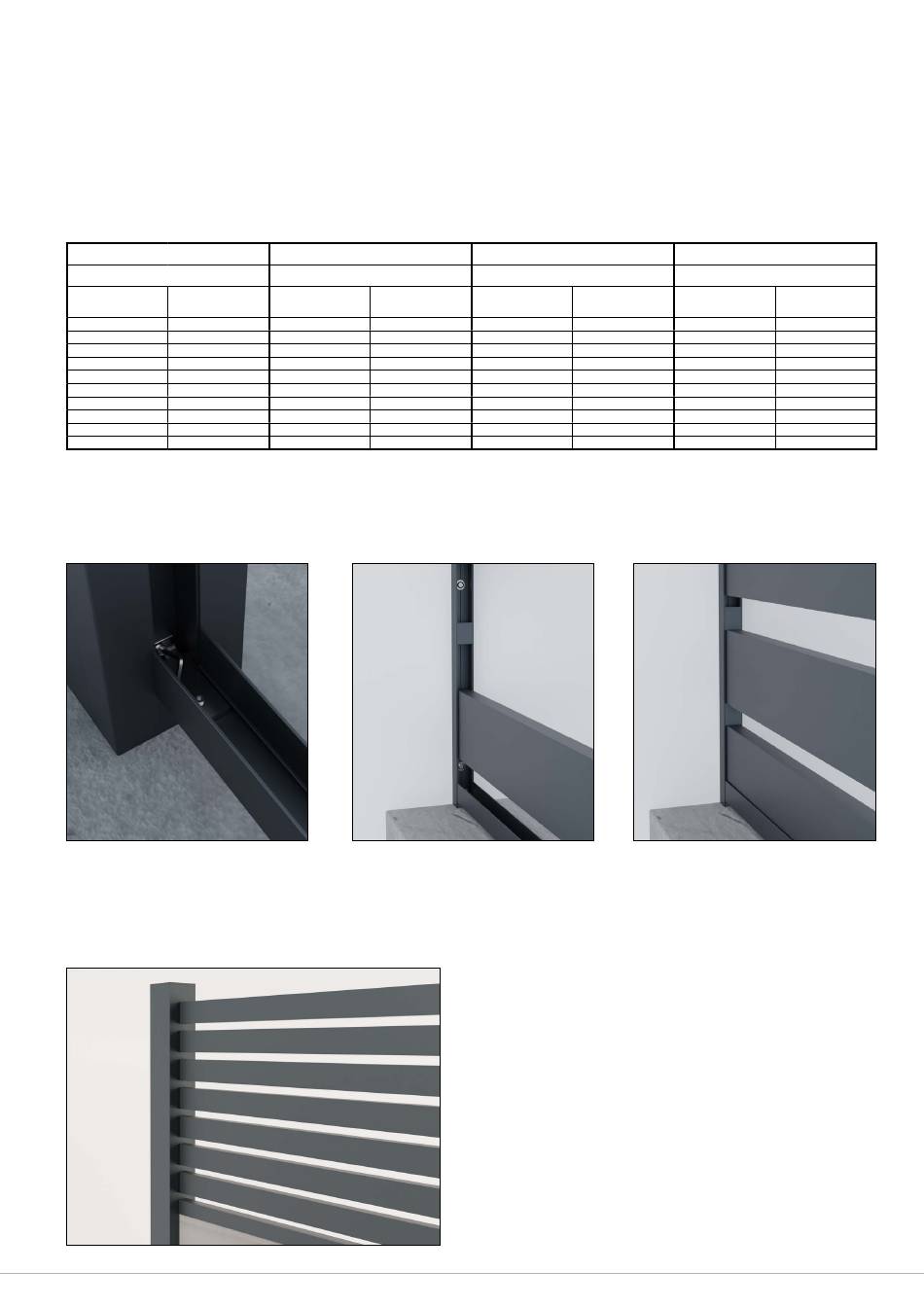

ETAPE 2.4.1 -
Mettre en place la lisse basse en respec-
tant les préconisations de l'étape 1.
ETAPE 2.4.4 -
Terminer par la lisse haute ( cf étape 4). Dans le cas d'une combinaison panneau plein en partie basse et partie haute ajourée, il faut disposer
la lisse haute après la dernière lame emboitable et positionner les lames ajourées au-dessus. Il n'y a plus ensuite de lisse haute. Cette confi-
guration n'est possible que dans la limite de 45 cm de partie ajourée. En l'absence de lisse haute lors de la pose de lames ajourées, nous vous
conseillons de terminer par la fixation de butées dans le poteau à chaque extrémité afin d'assurer un maintien des lames.
Lames OPEN 100
entretoises 30 mm
Hauteur totale
Quantité
(mm)
14 1830
13 1700
12 1570
11 1440
10 1310
9 1180
8 1050
7 920
6 790
5 660
ETAPE 2.4.2 -
Placer la première lame aluminium dans
la lisse basse puis insérer une ou plusieurs
cales (selon le degré d'ajourage souhaité)
Mix Lames Std & 7 lames Open 45
entretoises 15 mm
Hauteur totale
Quantité lames std
(mm)
9 1795
8 1645
7 1495
6 1345
5 1195
4 1045
3 895
ETAPE 2.4.3 -
Répéter l'opération jusqu'à l'obtention de
la hauteur souhaitée.
Instruction de montage - Clôture Composite BOSTON Fiberdeck
Mix Lames Std & 4 lames Open 45
entretoises 15 mm
Hauteur totale
Quantité lames std
(mm)
10 1755
9 1605
8 1455
7 1305
6 1155
5 1005
4 855
3 705
/ Mars 2025 | 19/32
®
