J
D ©
(
=
4
=
(|
a.
à
\
4
\
RE
N
l
p
~=
EJ
(
Variateur
He
Interrupteur
i
NN
i
OÙ
SO
a
ILko: N
À
Servo
;
=
=
k Canal uk
&
Moteur
Y
Batterie
f
[
Note:
r
|
.
g
:
ntenne
Placez l'antenne du récepteur verticalement par rapport au modèle !
Ne placez JAMAIS l'antenne {ni le récepteur) à proximité d'une masse métallique, de la
b
TOE
batterie ou du moteur afin d'optimiser la réception du signal et limiter les parasitages
éventuels.
Pi

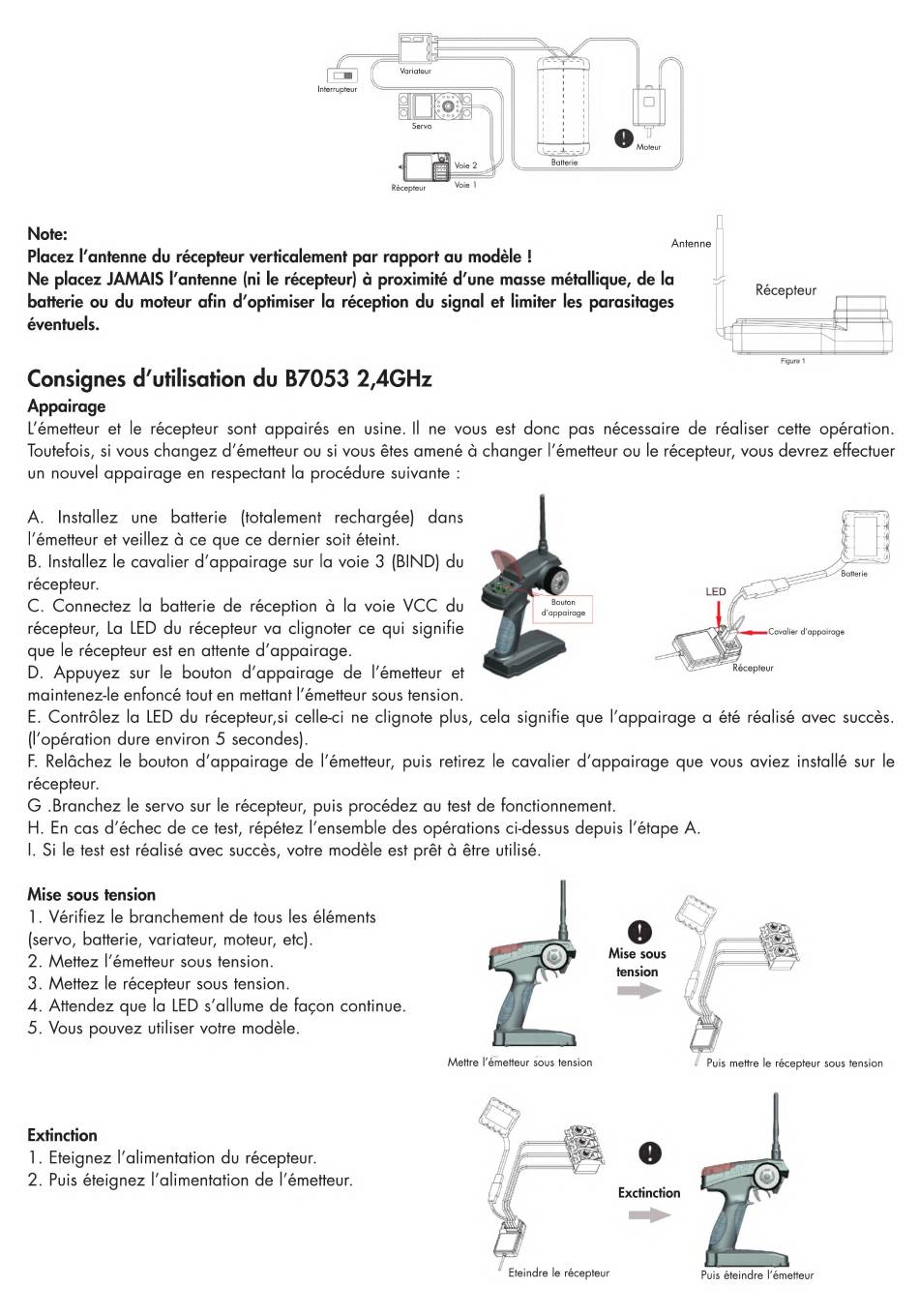

Consignes d'utilisation du B7053 2,4GHz
Appairage
l'émetteur et le récepteur sont appairés en usine. Il ne vous est donc pas nécessaire de réaliser cette opération.
Toutefois, si vous changez d'émetteur ou si vous êtes amené à changer l'émetteur ou le récepteur, vous devrez effectuer
un nouvel appairage en respectant la procédure suivante :
A. Installez une batterie [totalement rechargée)
dans
ET)
z
.
NN
.
°
2
°
(y |
iy)
l'émetteur et veillez à ce que ce dernier soit éteint.
d
ý
B. Installez le cavalier d'appairage sur la voie 3 (BIND) du
ru
7)
Batterie
DR
508
\
ee
\
\—
récepteur.
al
C. Connectez la batterie de réception à la voie VCC du
o
récepteur, La LED du récepteur va clignoter ce qui signifie
que le récepteur est en attente d'appairage.
D. Appuyez sur le bouton d'appairage de l'émetteur et
maintenez-le enfoncé tout en mettant l'émetteur sous tension.
E. Contrôlez la LED du récepteur,si celle-ci ne clignote plus, cela signifie que l'appairage a été réalisé avec succès.
[l'opération dure environ 5 secondes).
F. Relâchez le bouton d'appairage de l'émetteur, puis retirez le cavalier d'appairage que vous aviez installé sur le
récepteur.
G .Branchez le servo sur le récepteur, puis procédez au test de fonctionnement.
H. En cas d'échec de ce test, répétez l'ensemble des opérations ci-dessus depuis l'étape A.
I. Si le test est réalisé avec succès, votre modèle est prêt à être utilisé.
Mise sous tension
1. Vérifiez le branchement de tous les éléments
(servo, batterie, variateur, moteur, etc).
2. Mettez l'émetteur sous tension.
3. Mettez le récepteur sous tension.
4. Attendez que la LED s'allume de façon continue.
5. Vous pouvez utiliser votre modèle.
Mise sous
tension
Extinction
1. Eteignez l'alimentation du récepteur.
2. Puis éteignez l'alimentation de l'émetteur.
S
Exctinction
fen
,
se
pI
Eteindre le récepteur
Puis éteindre l'émetteur
