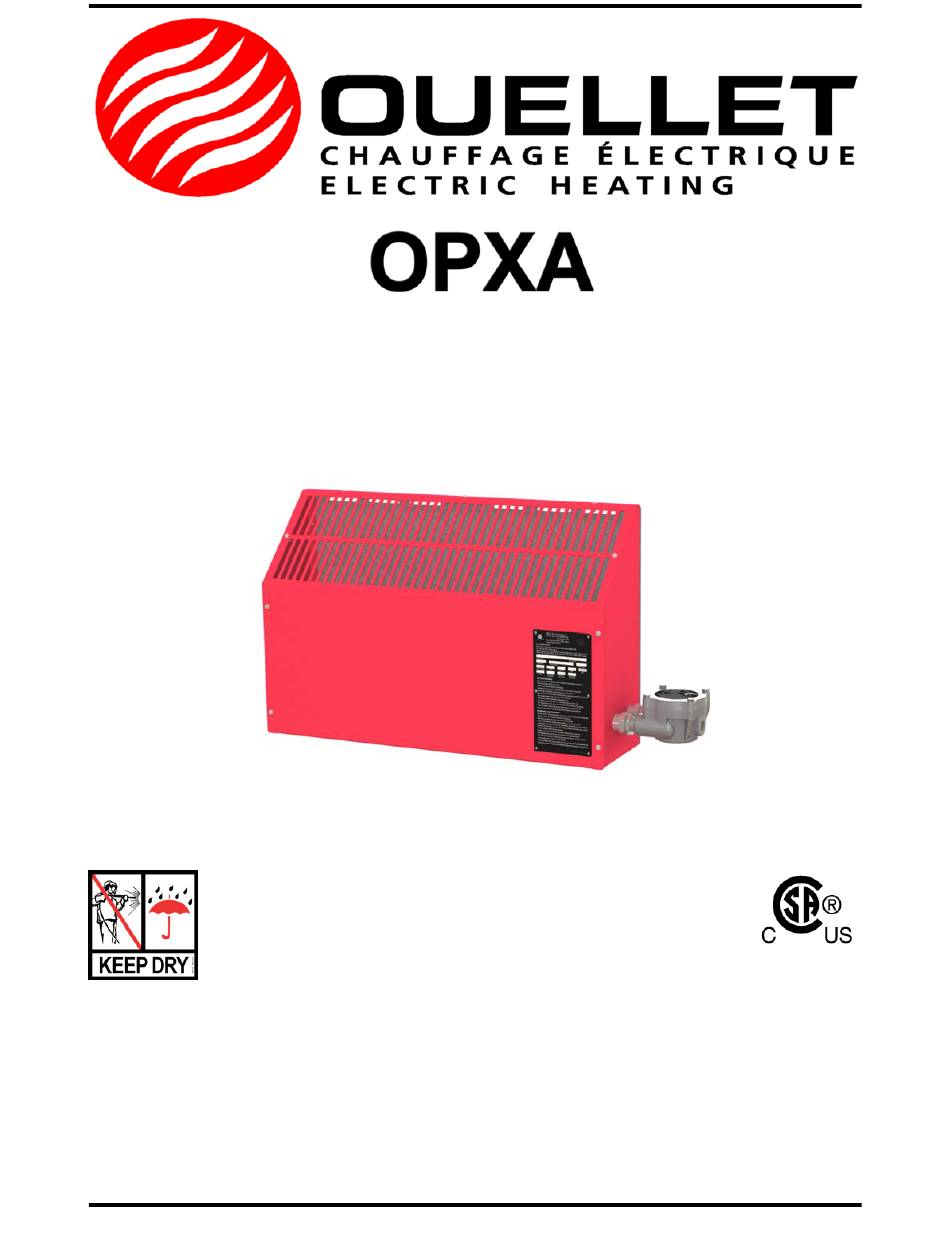

Plinthe Antidéflagrant à Dessus Incliné
Manuel du Propriétaire, Ver: OPXA-OM-B
Ce manuel couvre l'installation, l'entretien, les réparations et le
Appareil de chauffage par convection pour
Classe I, Division 1 et 2, Groupes B, C et D (T2B ou T3A)
Classe I, Zone 1 et 2 , Ex db, Groupes IIA, IIB+H
Classe I, Zone 1 et 2 , AEx db, Groupes IIA, IIB+H
Veuillez respecter toutes les instructions contenues dans ce manuel.
Le non-respect de ces instructions peut être dangereux et causer
Remarque : Les appareils de chauffage OPXA ne doivent pas être exposés à la pluie ou à la neige. Ceci s'applique
également aux appareils de chauffage qui sont installés ou stockés.
Imprimé au Canada
remplacement des pièces.
zones dangereuses
————————————————————————————————————-
Ta = -50°C à +40°C, IP66, Type 4, (T2 ou T3)
AVERTISSEMENT!
l'annulation de votre garantie.
L'appareil de chauffage OPXA ne doit en aucun cas être modifié.
www.Ouellet.com
, Gb
2
, Gb
2
235730
Numéro de pièce OPXA-OM-B
