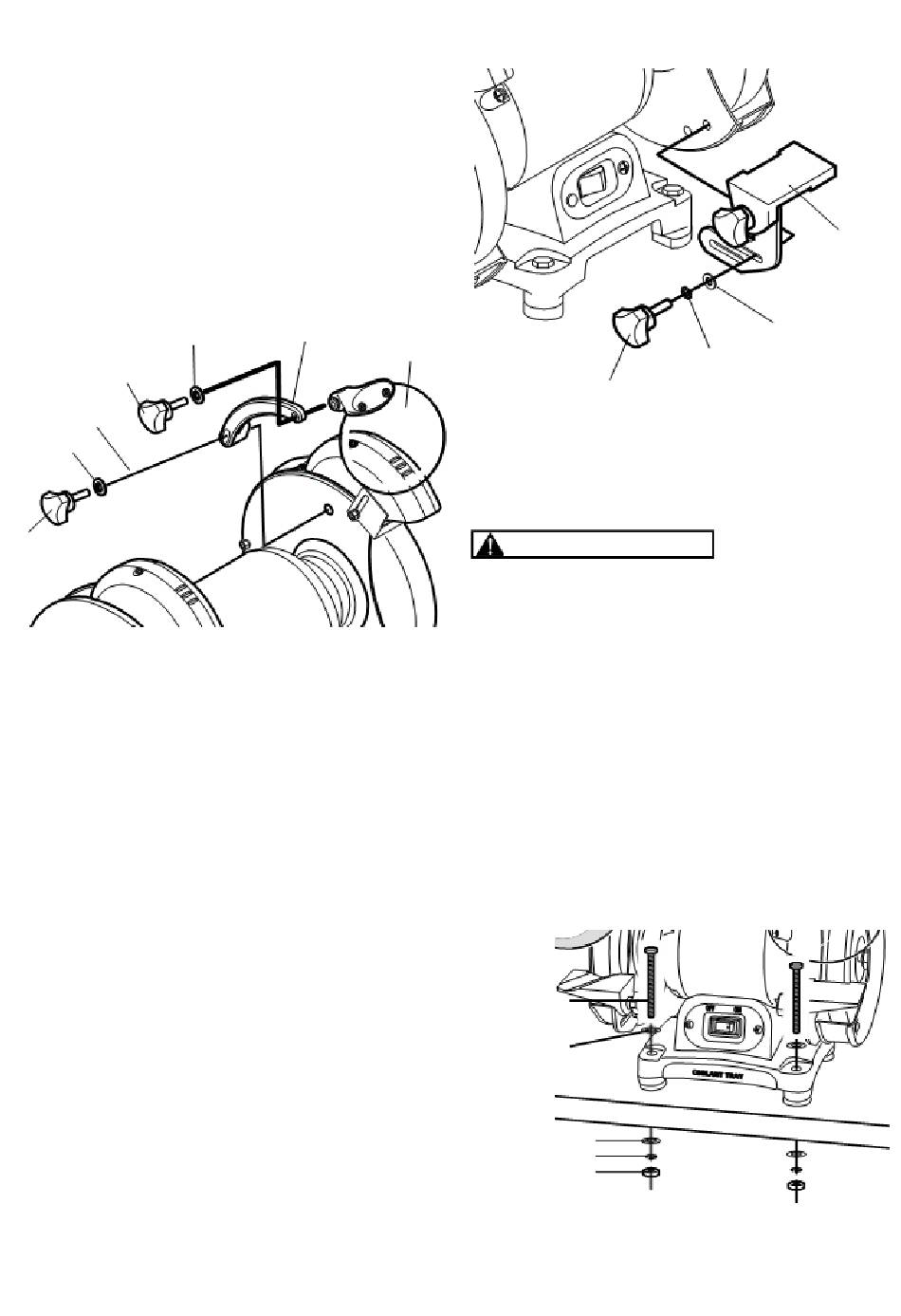

MONTAGE DE L'ÉCRAN PROTECTEUR
ASSEMBLÉ
Voir figure 2.
• Fixer les écrans protecteurs assemblés à leurs supports
en utilisant les boutons et les rondelles de 5 mm.
NOTE : La fente du support d'écran protecteur doit faire
face au protecteur de meule.
• Fixer l'écran protecteur assemblé et son support au
protecteur de meule en utilisant une rondelle, une
rondelle de blocage et le bouton arrière du support
d'écran.
Figure 2
Petite rondelle
Petit bouton
Rondelle
Rondelle de
blocage
Bouton arrière
du support
d'écran
MONTAGE DE LA RÉGLETTE PORTE-PIÈCE
Voir figure 3.
• Enlever le bouton, la rondelle en étoile et la rondelle
du boulon de carrosserie situé sur la portion inférieure
du protecteur de meule.
• En utilisant une vis fendue, une rondelle de blocage,
une rondelle et un bouton, fixer le support de la réglette
porte-pièce à l'intérieur du protecteur de meule tel
qu'illustré.
NOTE : La réglette porte-pièce avec gorge doit être
montée du côté gauche.
NOTE : La fente inférieure du support de la réglette
porte-pièce doit être placée au-dessus de la goupille du
protecteur.
• Au moyen de l'autre bouton, fixer la réglette porte-pièce
au support.
NOTE : Ajuster la distance entre la meule et la réglette
porte-pièce à 1/16 po ou moins, car le diamètre de la
meule diminue à l'usage.
Support d'écran
(droit)
Écran protecteur
(droit)
Figure 3
Bouton
MONTAGE DU TOURET À L'ÉTABLI
Voir figure 4.
AVERTISSEMENT
Toujours s'assurer que le touret d'établi est montée sol-
idement sur l'établi. Omettre de le faire pourrait causer un
accident susceptible d'engendrer des blessures graves.
• Utiliser des boulons, rondelles et écrous de ¼ po (non
inclus). La longueur des boulons doit dépasser de
1-½ po l'épaisseur de l'établi.
• Déterminer et marquer la position des trous de montage
du touret.
• Percer quatre trous de 3/8 po de diamètre dans l'établi.
• Placer le touret sur l'établi en alignant les trous dans sa
base avec les trous percés dans l'établi.
• Insérer quatre boulons et rondelles de ¼ po de
diamètre, puis fixer solidement les écrous.
Figure 4
Boulon
hexagonal
Rondelle
Rondelle
Rondelle de blocage
Écrou hexagonal
Réglette porte-
pièce assemblée
Rondelle
Rondelle en étoile
