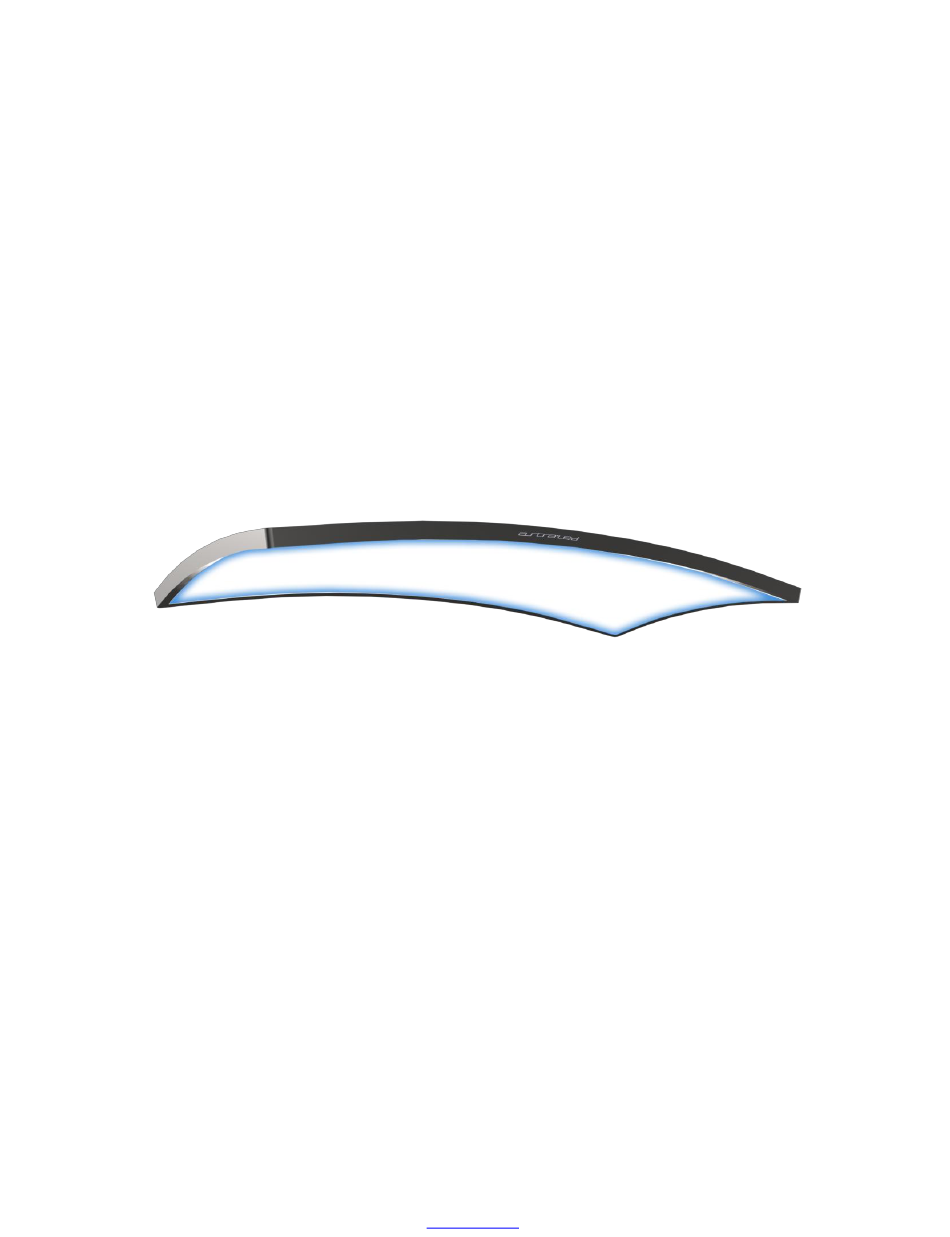

- Page 1 NOTICE DE MONTAGE ET D'UTILISATION DE ASTRA'LED Version 1.1 – Juillet 2013 ASTRA'LED Un produit EKLER EKLER 27 avenue de l'Europe, 78400 CHATOU - FRANCE Tél. : 01 34 80 64 90 – Fax : 01 34 80 64 46 E-mail : contact@ekler.fr...
- Page 2 NOTICE DE MONTAGE ET D'UTILISATION DE ASTRA'LED Version 1.1 – Juillet 2013 A - Caractéristiques techniques : CARACTERISTIQUES DE L’ENSEMBLE Dimensions: Longueur 1182 mm Largeur 605 mm Hauteur 30 mm Entraxe de fixation 600 x 578.5 mm Poids 5KG EKLER 27 avenue de l'Europe, 78400 CHATOU - FRANCE Tél.
- Page 3 NOTICE DE MONTAGE ET D'UTILISATION DE ASTRA'LED Version 1.1 – Juillet 2013 SPECIFICATIONS TECHNIQUES DE L’ECLAIRAGE Eclairage LED Indice de rendu de couleur (IRC) supérieur à 90% Qualité lumière du jour : 6500°K Durée de vie estimée : 50000 heures (données fabricant) Paramètres photométriques...
- Page 4 NOTICE DE MONTAGE ET D'UTILISATION DE ASTRA'LED Version 1.1 – Juillet 2013 Un niveau Un marteau Outils nécessaires au raccordement électrique EKLER 27 avenue de l'Europe, 78400 CHATOU - FRANCE Tél. : 01 34 80 64 90 – Fax : 01 34 80 64 46 E-mail : contact@ekler.fr...
- Page 5 2 – Détermination de l'axe de ASTRA'LED : Après avoir défini le centre C de ASTRA'LED à l’aide d’un fil à plomb vous devez déterminer l’axe de ASTRA'LED. Pour cela, positionnez le fil à plomb à la verticale par rapport à l’axe de l’assise du fauteuil.
- Page 6 Les entraxes les points sont 600x578.5 mm. Vérifiez ensuite que les diagonales se coupent bien au centre C de ASTRA'LED. Sinon retracez les points. 4 – Accrochage, branchement électrique et positionnement final de ASTRA'LED : ASTRA'LED doit être suspendu à...
- Page 7 à l'aide d'un niveau ou en mesurant la distance entre les coints de l'éclairage et le plafond. G – Gestion de la lumière ASTRA'LED est équipé d’un système de variation de la lumière. La commende se fait à l’aide d’une télécommande fournie.
