6.3 Réalisation
ATTENTION
Dommages en cas de montage incorrect
L'appareil peut être exposé à des charges supplémentaires au niveau des raccords de conduites ou des appareils de l'installation.
• Veillez à un montage sans tension des raccordements tubulaires de l'appareil en direction de l'installation.
• Assurer si nécessaire un appui des raccords ou des appareils.
Lors du montage, procédez aux travaux suivants :
• Positionnez l'appareil.
• Complétez la cuve de base et les cuves en aval en option.
• Établissez les raccordements côté eau de l'unité de commande sur l'installation.
• Réalisez les interfaces conformément au schéma des bornes.
• Raccordez les cuves en aval en option entre elles côté eau avec la cuve de base.
Remarque !
Lors du montage, veillez à ce que les robinets puissent être actionnés et à ce que les conduites puissent être raccordées.
6.3.1

Positionnement

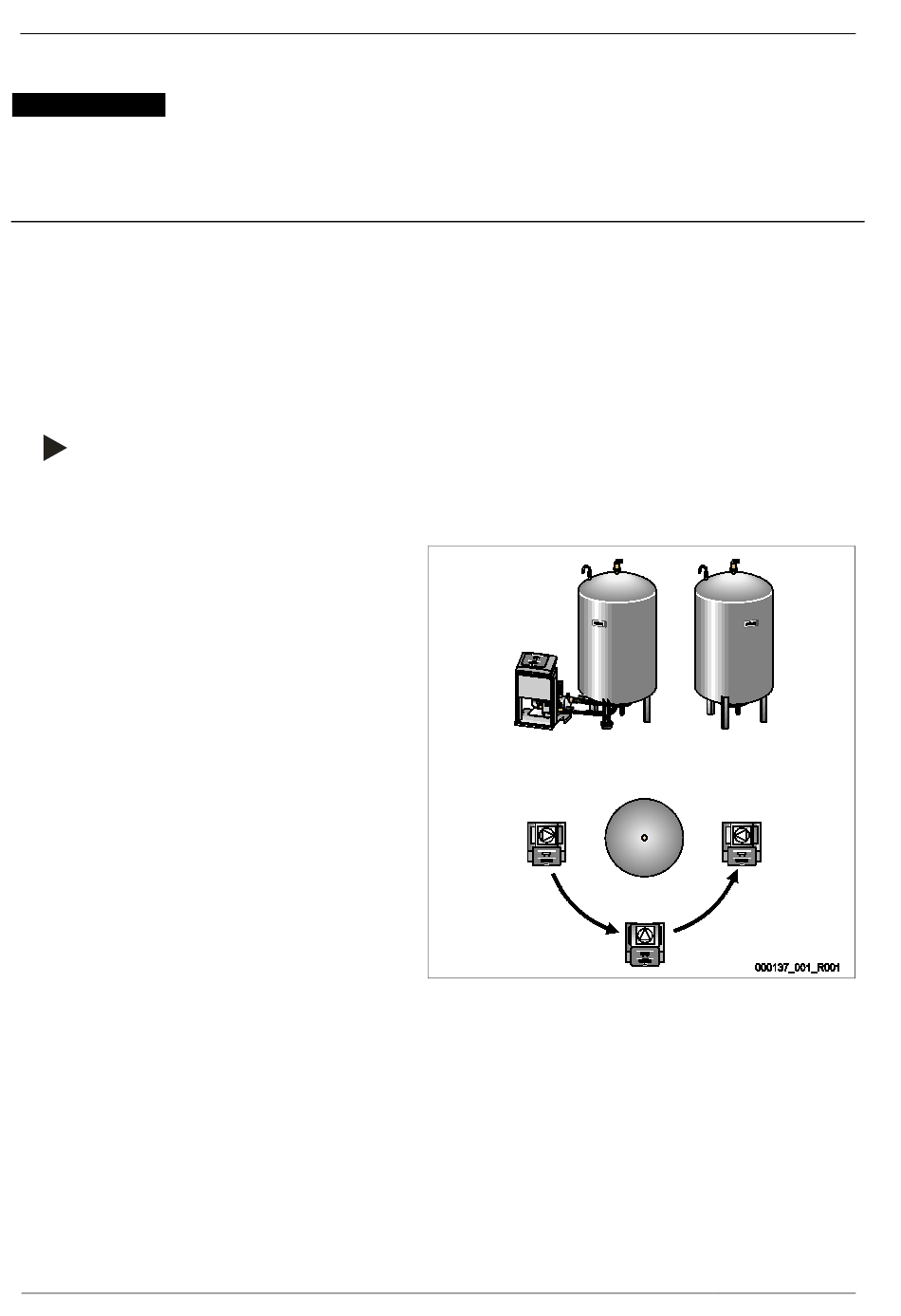

Déterminez la position de l'unité de commande et des cuves VG
et VF.
– L'unité de commande peut être installée et deux côtés, à
côté ou avant la cuve VG. La distance entre l'unité de
commande et la cuve de base est liée à la longueur du kit
de raccordement fourni.
