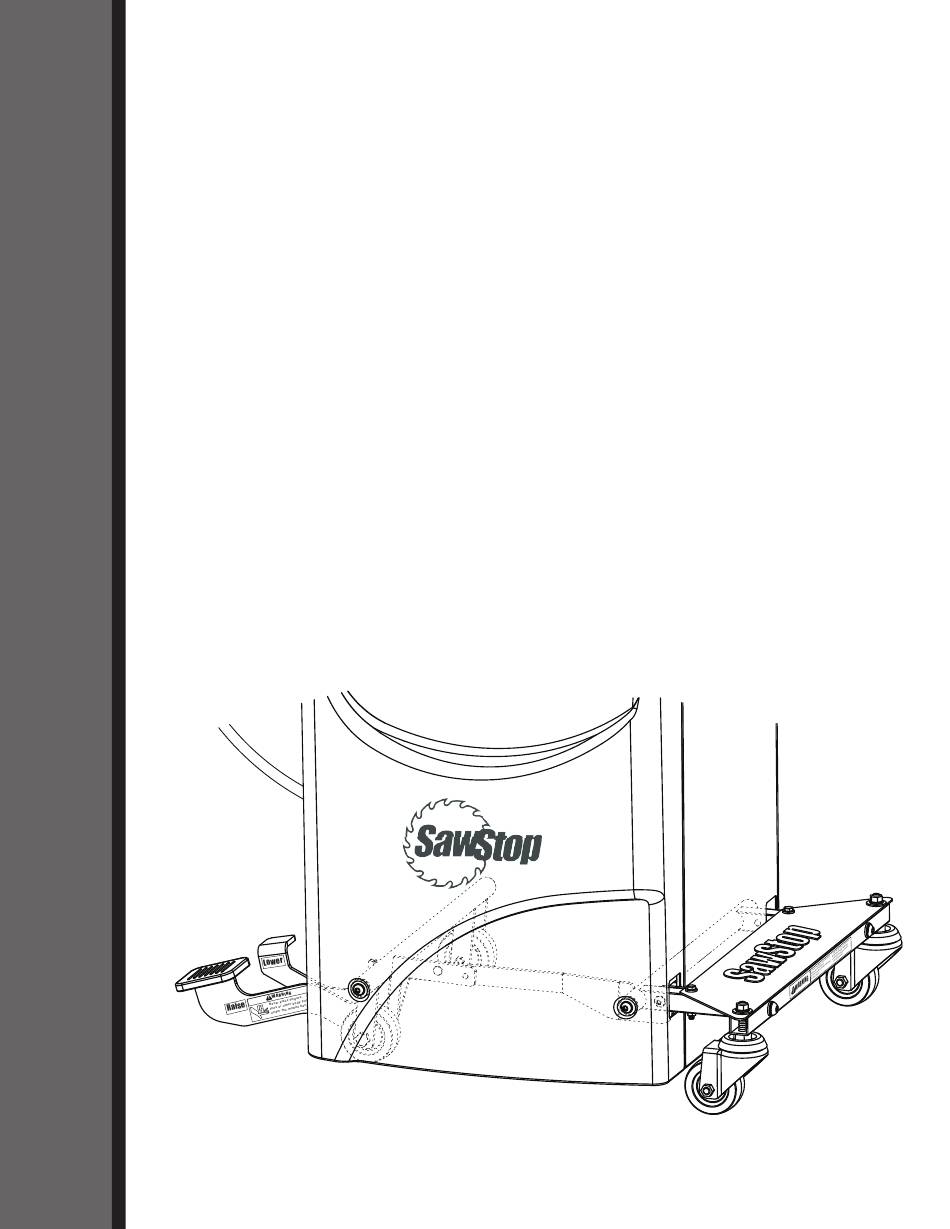

- Page 1 SawStop ® Base mobile de la scie de cabinet professionnelle GUIDE D'INSTALLATION Modèle MB-PCS-000...
- Page 2 Cette garantie est annulée si la base mobile est modifiée sans l'autorisation préalable de SawStop, ou si la base mobile est située ou a été utilisée en dehors du pays où réside le distributeur agréé SawStop auprès duquel elle a été achetée.
- Page 3 ALLEZ À LA PAGE 2 -OU- Pour installer votre base mobile sur une scie de cabinet pro- fessionnelle sur laquelle un système de clôture est déjà in- stallé, ALLEZ À LA PAGE 10. Base mobile de la scie de cabinet professionnelle SawStop...
- Page 4 M10.5 x 20 (4) M6 x 40 (2) M6 x 16 (2) Nuts, M6 (2) 3/8” thread (2) • une clé de 14 mm Fig. 2 • une clé de 17 mm Base mobile de la scie de cabinet professionnelle SawStop...
- Page 5 4 Assurez-vous que le support de la roulette est orienté de manière à ce que la barre de liaison se trouve à côté de l'avant du cabinet. barre de liaison épaulement de montage vers le bas Fig. 4 Base mobile de la scie de cabinet professionnelle SawStop...
- Page 6 20 (voir fig. 6). Notez que ce boulon est différent du boulon utilisé pour fixer l'arrière du support de la roulette au cabinet. Serrez à fond le boulon avec une clé hexagonale de 5 mm. Fig. 6 Base mobile de la scie de cabinet professionnelle SawStop...
- Page 7 9. Insérez la pédale aussi loin que possible et assurez-vous que le coussinet plantaire est orienté vers le haut de l’enceinte. Fig. 9 Base mobile de la scie de cabinet professionnelle SawStop...
- Page 8 épaulement avant de placer le support de roue de montage à l’intérieur de cabinet, faute de vers le bas quoi le support de roue bloquera l’ensemble de la pédale. Fig. 11 Base mobile de la scie de cabinet professionnelle SawStop...
- Page 9 17 mm et d'une douille de 10 mm. levier de coussinet libération plantaire alignez les encoches du support de roue barre de support de roue trou de montage Fig. 13a Fig. 13b Base mobile de la scie de cabinet professionnelle SawStop...
- Page 10 (voir fig. 16). Serrez à fond les boulons avec une clé Fig. 16 hexagonale de 6 mm. Base mobile de la scie de cabinet professionnelle SawStop...
- Page 11 écrous de la roulette avec une roulettes clé de 14 mm. de 3 pouces Fig. 18 Félicitations, votre base mobile est maintenant installée. Reportez-vous à la page 19 pour savoir comment utiliser votre base mobile. Base mobile de la scie de cabinet professionnelle SawStop...
- Page 12 Série professionnelle II. Si vous n'avez pas installé de table à rallonge ou si votre table à rallonge n'a pas de pieds de support, passez à l'étape 4. ® Faites pivoter les pieds de la table à rallonge SawStop T-Glide Série professionnelle II en retirant le boulon à...
- Page 13 M10.5 x 20 (4) M6 x 40 (2) M6 x 16 (2) Nuts, M6 (2) 3/8” thread (2) • une clé de 14 mm Fig. 23 • une clé de 17 mm Base mobile de la scie de cabinet professionnelle SawStop...
- Page 14 25. Assurez-vous que le support de la roulette est orienté de manière à ce que la barre de liaison se trouve à côté de l'avant du cabinet. rail barre de liaison Fig. 25 Base mobile de la scie de cabinet professionnelle SawStop...
- Page 15 à travers le bras de support intérieur. Serrez à fond l’écrou à l’aide d’une clé de 17 mm et d’une clé de 10 mm. support de roue bras de support avec épaulement de montage roue de 3 pouces Fig. 28 Base mobile de la scie de cabinet professionnelle SawStop...
- Page 16 Étirez l'autre extrémité du ressort sur le grand rivet de la pédale (voir fig. 31). Le grand rivet comporte une rainure circulaire pour maintenir le ressort en place. grand rivet petit rivet Fig. 31 Base mobile de la scie de cabinet professionnelle SawStop...
- Page 17 à l’aide d’un boulon de douille à tête cylindrique M8 x 20, d’une rondelle de loquet M8 x 13,6 et d’une 18 rondelle (voir fig. 33). Serrez à fond le boulon avec une clé hexagonale de 5 mm. Fig. 33 Base mobile de la scie de cabinet professionnelle SawStop...
- Page 18 M8 x 20 (voir fig. 35). Notez que ce boulon est différent du boulon utilisé pour fixer l'arrière du support de roue au cabinet. Serrez à fond le boulon avec une clé hexagonale de 5 mm. Fig. 35 Base mobile de la scie de cabinet professionnelle SawStop...
- Page 19 (voir fig. 38). Serrez à fond les boulons avec une clé hexagonale de 6 mm. Fig. 38 Base mobile de la scie de cabinet professionnelle SawStop...
- Page 20 21. Positionnez la plaque de support de roulette sur la partie supérieure des bras de support de manière à aligner les trous de montage comme indiqué sur la fig. 39. Assurez-vous que le logo SawStop est orienté vers le haut.
- Page 21 à la fois sur la pédale et sur le levier de libération pour abaisser la scie Fig. 42 Base mobile de la scie de cabinet professionnelle SawStop...
- Page 22 Vue éclatée de la base mobile de la scie de cabinet professionnelle Base mobile de la scie de cabinet professionnelle SawStop...
- Page 23 Plaque de support de roulette MB-PCS-026 Roulette de 3” MB-PCS-027 Étiquette de logo SawStop MB-PCS-028 Étiquette d'avertissement principale MB-PCS-037 Étiquette d'avertissement doigt/orteil MB-PCS-038 Soulever l'étiquette MB-PCS-039 Étiquette inférieure MB-PCS-040 MANUEL D'UTILISATION MB-PCS-033 Ensemble matériel MB-PCS-034 Base mobile de la scie de cabinet professionnelle SawStop...
- Page 24 Téléphone principal - (503) 570-3200 Service - (503) 582-9934 Fax - (503) 570-3303 Email : info@sawstop.com Les mises à jour de ce manuel peuvent être obtenues à l'adresse suivante : www.sawstop.com. © SawStop, LLC Tous droits réservés. IG PCS 18 0001 00 QB FR...
