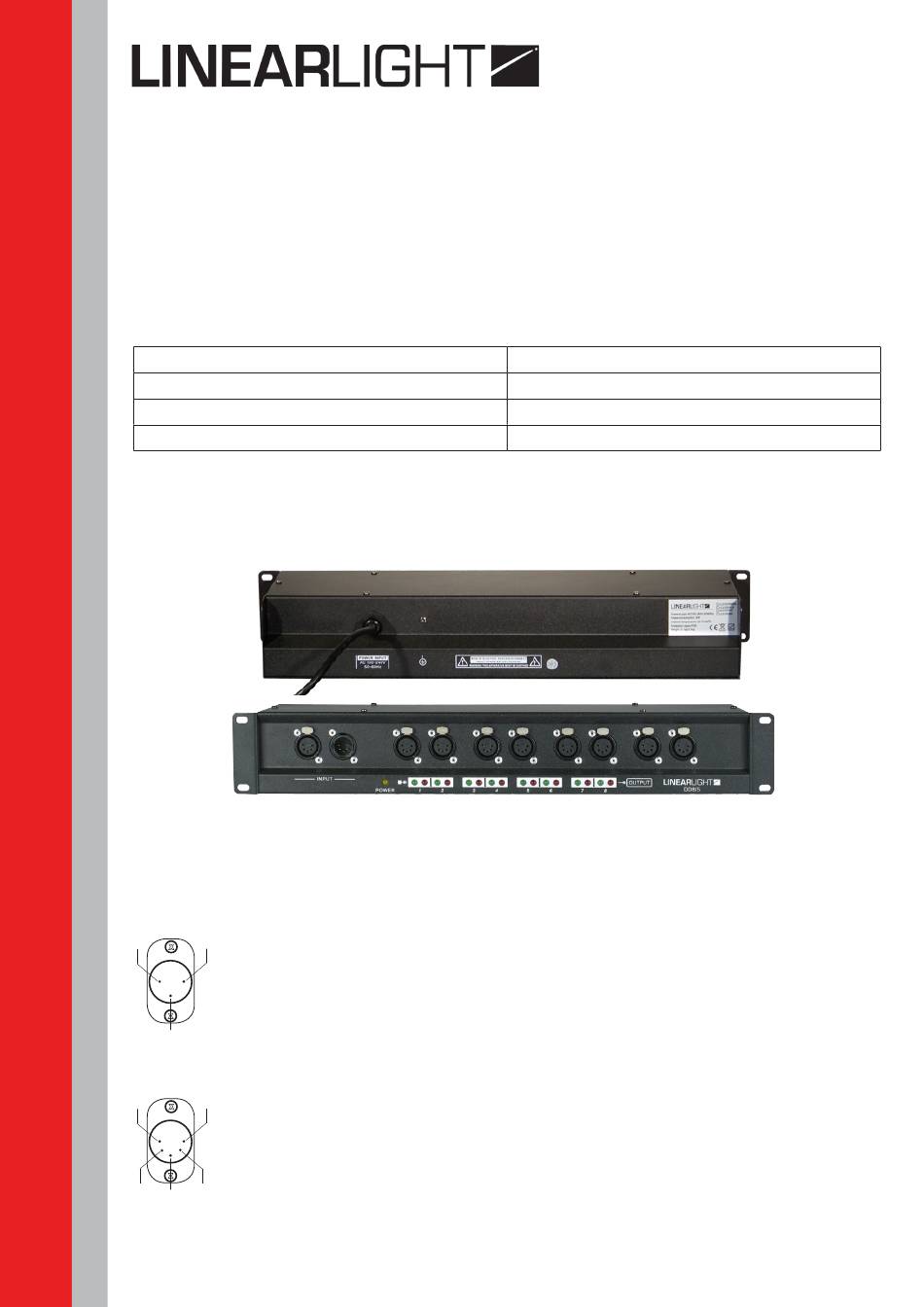

1. SPÉCIFICATION
Cet appareil dispose d'une entrée et de 8 sorties. Isolation électrique entre l'entrée et la
sortie. Chaque canal dispose d'une connexion DMX (3 pin) Chaque sortie DMX dispose
d'un driver indépendant. Indicateur DATA+ & DATA-. Un interrupteur DMX est intégré pour
éviter les dysfonctionnements causés par l'entrée DMX sur le boîtier.
Alimentation
Fusible (interne)
Dimension
Poids
2. INSTRUCTION D'UTILISATION ET CONNEXION
Entrée DMX : Depuis le dispositif de transmission DMX
Sortie DMX : Connecté au récepteur DMX
1
2
3
1
5
2
4
3
3
3 pins canon (prise)
Pin 1 : GND (écran)
Pin 2 : Signal (-)
Pin 3 : Signal (+)
5 pins canon (prise)
Pin 1 : GND (écran)
Pin 2 : Signal (-)
Pin 3 : Signal (+)
Pin 4 : N/C
Pin 5 : N/C
AC 100V ~ 240V / 50 ~ 60Hz
F0.9A 250V PTC
480 x 147 x 75 mm
2.2 kg
Désignation des connecteurs Pin :
Pin 1 : Signal commun (protégé)
Pin 2 : Complément variateur dimmer (data 1-)
Pin 3 : Variateur dimmer (data 1+)
Pin 4 : Option 2
complément de liaison de
nd
données (donnée 2-, inutilisée)
Pin 5 : Option 2
complément de liaison de
nd
données (donnée 2+, inutilisée)
