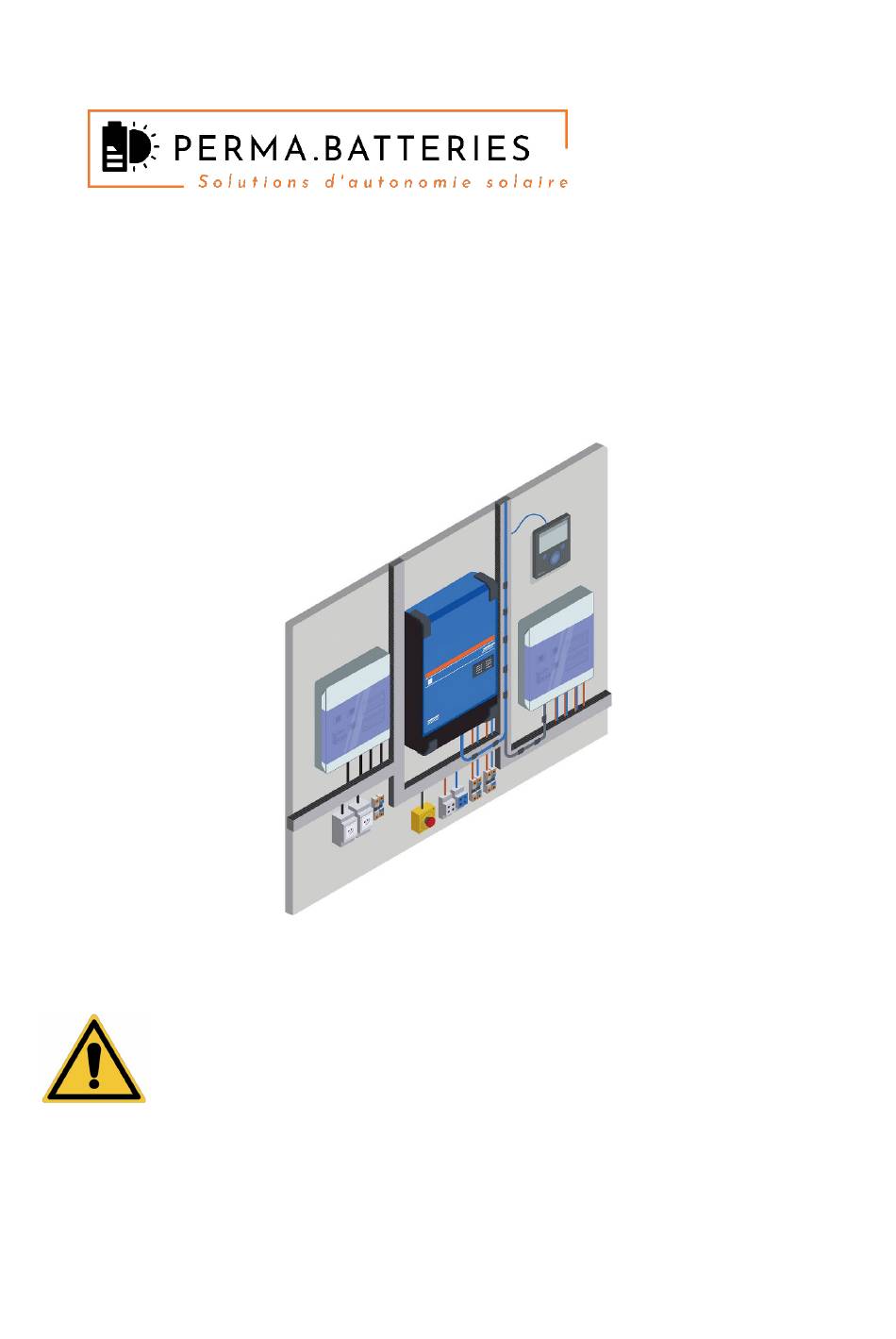

Procédure de démarrage des platines
SUN.CONNECT 5000
Version Batteries Zenaji Aeon
Version 1.0
Cette procédure détaille la séquence de démarrage de la platine SUN.CONNECT
et de ses différents éléments (protections, batteries, onduleur, etc...). La
vérification préalable par nos soins de l'ensemble des branchements effectués
par l'opérateur / client est toutefois indispensable.
Publicité
Manuels Connexes pour Perma.Batteries SUN.CONNECT 5000
Sommaire des Matières pour Perma.Batteries SUN.CONNECT 5000
- Page 1 Procédure de démarrage des platines SUN.CONNECT 5000 Version Batteries Zenaji Aeon Version 1.0 Cette procédure détaille la séquence de démarrage de la platine SUN.CONNECT et de ses différents éléments (protections, batteries, onduleur, etc…). La vérification préalable par nos soins de l’ensemble des branchements effectués...
- Page 2 1. Vérification des branchements côté AC : L’inverseur de source doit être en position GAUCHE (anti-horaire), ce qui implique que le système est bypassé, et que les connections « Vers AGCP » et « Vers TGBT » sont correctes. SÉQUENCE PROCÉDURE « A.INVERSEUR.SOURCE » •...
- Page 3 Fig. A : Coffret AC 2. Vérification de la position de la coupure « coup de poing » AU (si présent sur la platine) : Vérifier que la coupure « coup de poing » sur la porte est bien désarmé (sinon toutes les MX vont sauter au démarrage lorsqu’elles seront alimentées par le 230VAC).
- Page 4 retirer le plastique de protection du disjoncteur en coupant le serre-câble noir à la pince coupante le maintenant en place. Il faut appuyer sur le disjoncteur bipolaire rouge situé sous la batterie, pour le mettre « à plat » = position ON .
- Page 5 • Armer disjoncteur « D1, coupure GX », afin d’alimenter le Cerbo GX et l’écran. • Allumage de l’écran du GX TOUCH. • Armer disjoncteur « Q3 avec sa bobine MX » pour alimentation 48V du Multiplus et du RS 450/100. Fig D.
- Page 6 Méthode plus fiable (le Wifi étant parfois perturbé par des murs épais ou interférences diverses, rendant la connection instable), il suffit de relier un câble allant de la box internet jusqu’au port « Ethernet » du Cerbo GX, visible sur le schéma ci-contre : Fig E.
- Page 7 Vérifier que l’option « CRÉER POINT D’ACCÉS » est bien cochée, puis naviguer dans « RÉESEAUX WI-FI » : Il apparaît une liste des réseaux Wi-Fi disponibles. Cliquer sur le réseau correspondant, qui affichera dans un premier temps « Déconnecté ». Aller sur « SAISIR MOT DE PASSE », et rentrer le mot de passe de la box.
- Page 8 Retourner ensuite dans le menu « PARAMETRES », puis naviguer à « PORTAIL EN LIGNE VRM ». Si la connection s’est faite correctement à internet, la page devrait afficher les informations suivantes : A défaut, recommencer la procédure de connection Wi-Fi en vérifiant le mot de passe. Certaines box disposent d’un pare-feu bloquant certains ports DHCP, auquel cas l’option «...
- Page 9 5. Allumage du chargeur RS et de l’onduleur-chargeur Multiplus : Les onduleurs Multiplus ainsi que les RS 450/100 sont dotés d’un interrupteur ON/OFF, qui par défaut sont livrés sur la position « OFF ». Le bouton d’allumage du Victron RS 450/100 se trouve sous le côté...
- Page 10 Fig G. Victron Multiplus-II 48V SÉQUENCE DE PROCÉDURE « D.ALLUMAGE.MPPT.MULTI » • Position « I » sur interrupteur RS 450/100. • Position « I » sur interrupteur 3 positions du Multiplus-II. • Armer disjoncteur « Q4 » + interdifférentiel (bloc Vigi) •...
- Page 11 6. Allumage des chaînes PV : Pour procéder au démarrage des chaines PV, il convient de suivre la séquence suivante : SÉQUENCE DE PROCÉDURE « E.ACTIVATION.CHAINE.PV » • Armer le disjoncteur Q2 et Q3 (« Coupure PV »).
