AUMA GS 50.3 Supplément Au Manuel

Supplément
Capteur pour la signalisation de fin de course de la vanne
Réducteurs fraction de tour AUMA GS 50.3 – GS 250.3
Cette notice s'applique à la version premium du capteur :

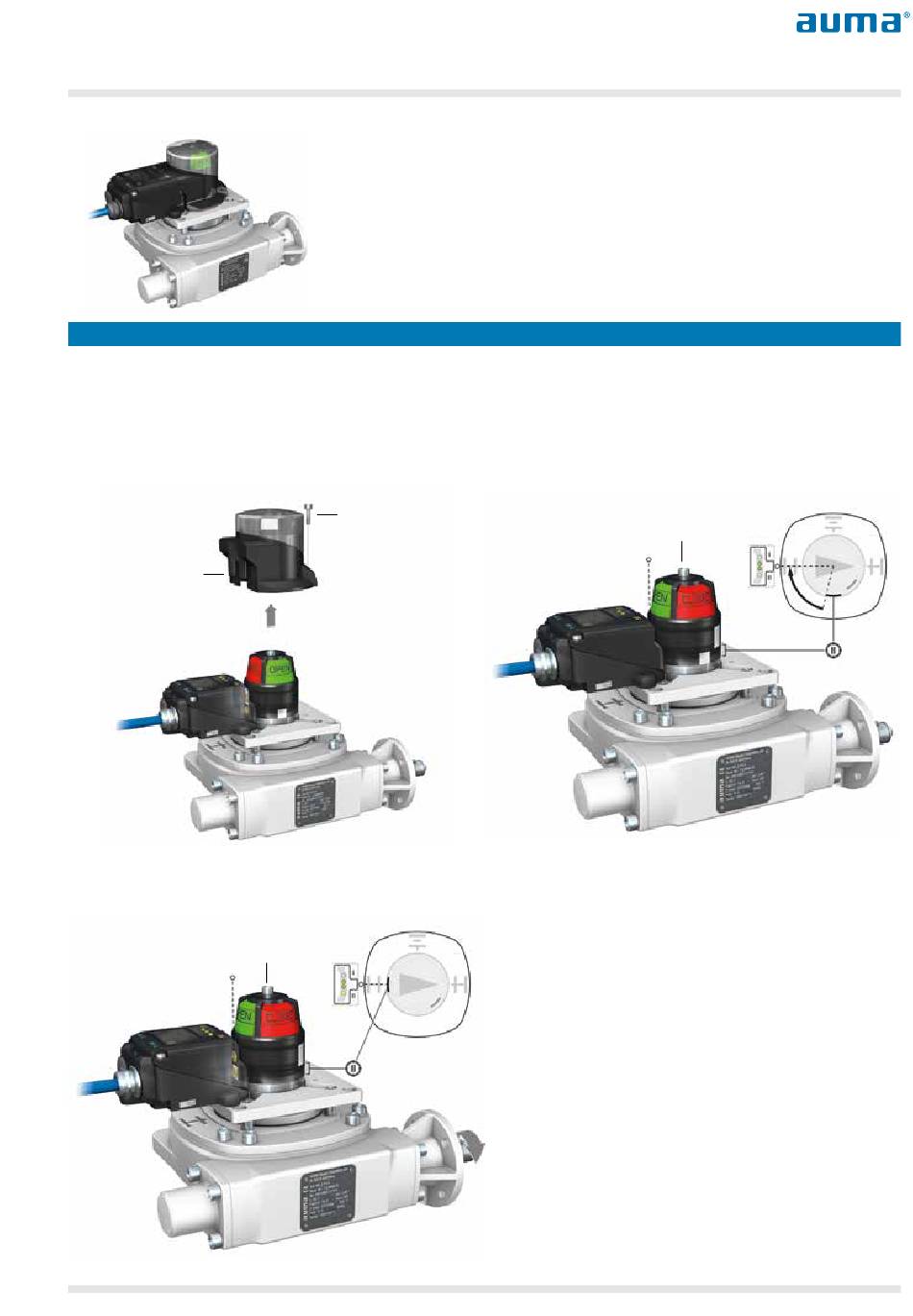

Fig. 1
Opération
1. Manœuvrer la vanne en position FERMEE.
2. Dévisser la vis [1] puis ôter le capot de protection [2] (fig. 2).
3. Dévisser la vis [3] jusqu'à rotation des bagues (I) et (II) (fig. 3).
4. Tourner l'actionneur jusqu'au contact de la bande métallique de la bague inférieure (II) et du capteur. Ceci est signalé
par la LED jaune (II) allumée (fig. 3).
Fig. 2
[2]
• Maintenant, la position finale FERMEE est réglée et la LED jaune (II) est allumée (fig. 4).
Fig. 4
Information : Le présent document fait référence au réducteur en version standard
RR (arbre d'entrée rotation horaire : rotation horaire de l'arbre de vanne). Pour
d'autres versions, les étapes suivants doivent être adaptés respectivement. Plusieurs
options sont disponibles pour régler les positions finales de la vanne. Les options
décrites dans le présent document ne représentent que des recommandations.
[1]
[3]
Y009.959/005/fr
Fig. 3
Edition 1.20 Page 1/2
