Manuel utilisateur WallSwitch

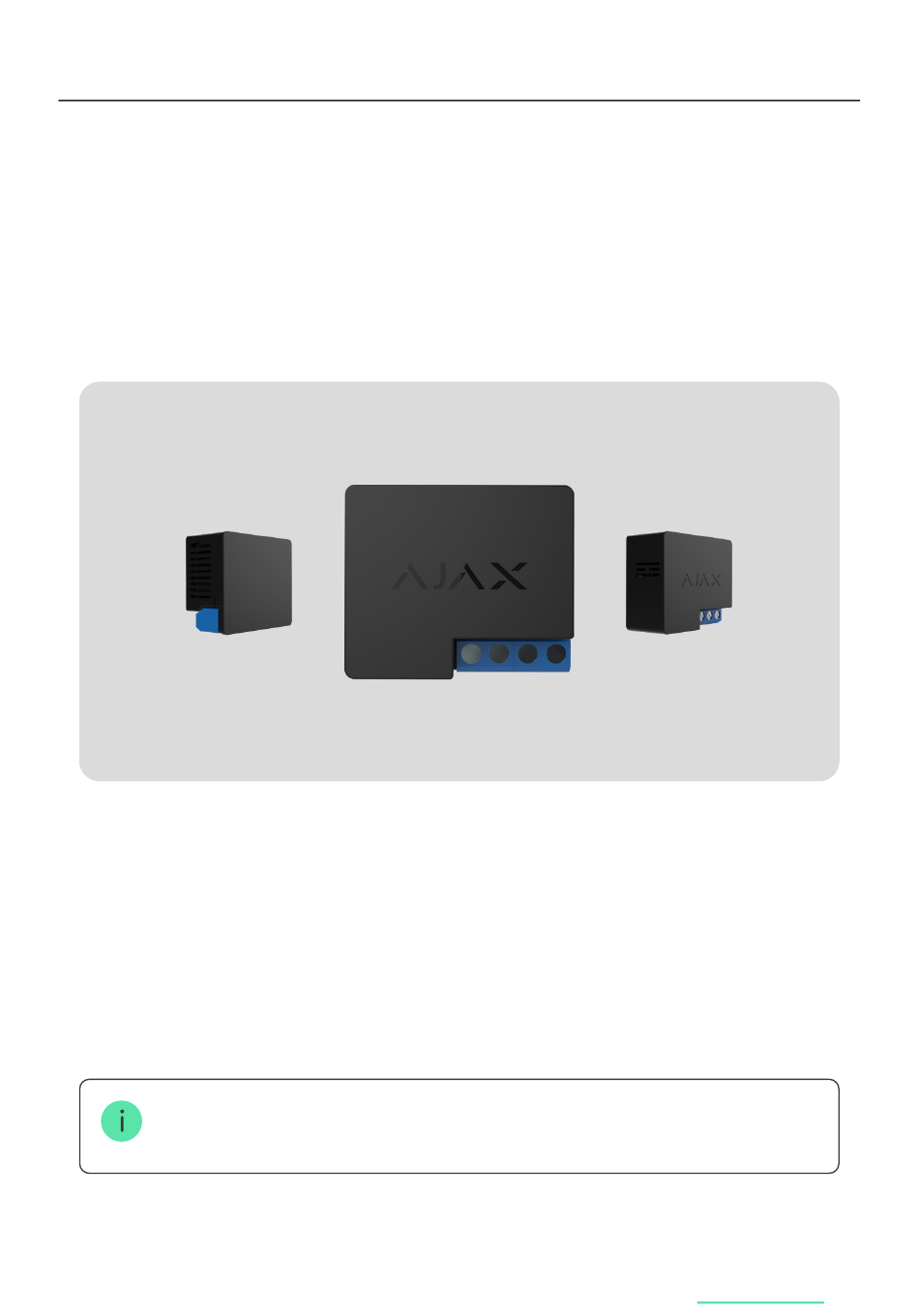

WallSwitch — relais de puissance pour la télécommande de l'alimentation
110/230V~. Le relais n'a pas d'isolation galvanique, il commute donc le
courant qu'il reçoit à l'entrée. Le dispositif est équipé d'un compteur de
consommation électrique et de trois types de protection : tension, courant
et température.
WallSwitch doit être installé uniquement par un électricien professionnel ou un
installateur.
Le relais permet de contrôler l'alimentation des dispositifs, connectés au
circuit, dont la puissance peut atteindre 3 kW, au moyen des applications
Langue:
Mis à jour March 20, 2025
Fr
Partner Portal
Publicité
Manuels Connexes pour AJAX WallSwitch
Sommaire des Matières pour AJAX WallSwitch
- Page 1 à l’entrée. Le dispositif est équipé d’un compteur de consommation électrique et de trois types de protection : tension, courant et température. WallSwitch doit être installé uniquement par un électricien professionnel ou un installateur. Le relais permet de contrôler l’alimentation des dispositifs, connectés au...
- Page 2 , du bouton de fonction du relais, ainsi qu’en appuyant sur le Button WallSwitch se connecte au système Ajax via le protocole radio sécurisé Jeweller. Portée de communication — jusqu’à 1 000 m en champ ouvert. Le dispositif ne fonctionne qu’avec les prolongateurs de portée du signal...
- Page 3 La borne L est la borne de sortie de la phase d’alimentation. Principe de fonctionnement Le WallSwitch est le relais de puissance du système Ajax. Le relais est installé dans le circuit pour contrôler l’alimentation des dispositifs connectés à ce circuit. Le relais peut être commandé au moyen du bouton de fonction situé...
- Page 4 WallSwitch peut fonctionner en mode bistable ou en mode impulsion (le mode impulsion est disponible avec la version du firmware 5.54.1.0 et plus ). Lorsqu’il fonctionne en mode impulsion, sa durée peut être définie entre 1 et 255 secondes. Le mode de fonctionnement est spécifié par un utilisateur ou un PRO ayant des droits d’administrateur dans les...
- Page 5 Les scénarios Ajax représentent un niveau de protection avancé. Grâce aux scénarios, le système de sécurité ne se contente pas de notifier une menace, mais y résiste activement. Types de scénarios avec WallSwitch et exemples d’utilisation : Par alarme. L’éclairage s’allume lorsqu’un détecteur d’ouverture est activé.
- Page 6 à 10 heures et ne démarre pas immédiatement après le rétablissement du courant. Cette action programmée est manquée. En savoir plus sur les scénarios Gestion dans l’application Dans les applications Ajax il est possible d’allumer et d’éteindre des dispositifs électriques s’ils sont connectés à un circuit électrique...
- Page 7 Ainsi, vous pouvez commander à distance l’alimentation électrique d’un chauffage ou d’un humidificateur, par exemple. Lorsque le WallSwitch est en mode impulsion, le commutateur passe de on/off à impulsion. Types de protection WallSwitch possède deux types de protection qui fonctionnent indépendamment l’un de l’autre : protection contre la surtension et...
- Page 8 Ajax. Contrôle de la consommation d’énergie Les paramètres de consommation d’énergie suivants sont disponibles dans l’application Ajax pour les dispositifs connectés via WallSwitch : Tension. Courant de charge. Alimentation utilisée.
- Page 9 événements du WallSwitch. Dans d’autres cas, seul un message est délivré au centre de télésurveillance, indiquant qu’il n’y a pas de connexion entre le WallSwitch et la centrale (ou le prolongateur de portée). L’adressage des dispositifs Ajax permet non seulement d’envoyer des événements au PRO Desktop ou au centre de télésurveillance, mais aussi...
- Page 10 Sélection du lieu d’installation Le dispositif se branche sur un réseau de 110 / 230 V~. Grâce à ses dimensions (39 × 33 × 18 mm), le WallSwitch peut être placé dans une prise encastrée, un boîtier du dispositif électrique ou un tableau électrique.
- Page 11 électrique, ainsi que les exigences des normes relatives à la sécurité électrique. Si vous installez le WallSwitch dans un socle, faites passer l’antenne à l’extérieur et placez-la sous le cadre en plastique du socle. Plus l’antenne est éloignée des structures métalliques, moins il y a de risques de...
- Page 12 Pour le raccordement, il est recommandé d’utiliser des câbles d’une section de 0,75 à 1,5 mm² (22-14 AWG). Notez également que le WallSwitch ne doit pas être connecté à des circuits où la charge peut être supérieure à 3 kW.
- Page 13 4. Montez le relais dans le support DIN Holder. Si le relais n’est pas monté sur un rail DIN, nous recommandons de fixer le WallSwitch avec du ruban adhésif double face, si possible. 5. Fixez les câbles si nécessaire. Ne raccourcissez pas et ne coupez pas l’antenne. Sa longueur est optimale pour la gamme de fréquences radio de Jeweller.
- Page 14 Y. Appuyez sur Ajouter — le compte à rebours commence. 7. Appuyez sur le bouton de fonction sur le boîtier du WallSwitch. Si cela n’est pas possible (par exemple si le WallSwitch est installé dans un socle), appliquez une charge d’au moins 20 W au relais pendant 5 secondes.
- Page 15 à une nouvelle centrale, le relais cesse de transmettre des notifications à l’ancienne. Une fois ajouté à la nouvelle centrale, le WallSwitch n’est pas supprimé de la liste des périphériques de l’ancienne centrale. Cela doit être fait dans l’application Ajax.
- Page 16 être vues dans l’application Ajax sous l’onglet Dispositifs Icône Valeur Intensité du signal Jeweller entre le WallSwitch et la centrale (ou le prolongateur de portée du signal radio). Les valeurs recommandées sont de 2 à 3 divisions. En savoir plus prolongateur de portée du...
- Page 17 Le dispositif n’a pas été transféré à la nouvelle centrale. En savoir plus États Les états contiennent des informations sur le dispositif et ses paramètres. Les états du WallSwitch sont disponibles dans l’application Ajax. Pour le faire : 1. Allez dans l’onglet Dispositifs 2. Sélectionnez WallSwitch dans la liste.
- Page 18 Les valeurs recommandées sont de 2 à 3 divisions. En savoir plus sur Jeweller État de la connexion entre le WallSwitch et la centrale ou le prolongateur de portée du signal radio : En ligne — le relais est en...
- Page 19 à jour dépend des paramètres de Jeweller. La valeur par défaut est de 36 secondes. La valeur actuelle de la tension commutée par le WallSwitch. La fréquence à laquelle les valeurs sont Tension mises à jour dépend des paramètres de Jeweller.
- Page 20 Le relais continuera automatiquement à fonctionner lorsque la tension reviendra à la normale. Nous recommandons de désactiver cette protection si le WallSwitch est connecté au secteur de 110 V~ (uniquement pour les dispositifs dont la version du firmware est inférieure à 6.60.1.30).
- Page 21 Dispositif № Numéro de boucle (zone) du WallSwitch. Paramètre Pour modifier les paramètres du WallSwitch dans l’application Ajax : 1. Allez dans l’onglet Dispositifs 2. Sélectionnez WallSwitch dans la liste. 3. Allez dans Paramètres en cliquant sur l’icône de l’engrenage...
- Page 22 5. Appuyez sur Retour pour enregistrer les nouveaux paramètres. Paramètre Valeur Nom de WallSwitch. Affiché dans le texte SMS et les notifications dans le flux d’événements. Pour modifier le nom du dispositif, cliquez sur l’icône en forme de crayon Le nom peut comporter jusqu’à 12 caractères cyrilliques et jusqu’à...
- Page 23 Ajax Security System 2.26.1 pour Android Ajax PRO: Tool for Engineers 1.17.1 pour Ajax PRO: Tool for Engineers 1.17.1 pour Android Ajax PRO Desktop 3.6.1 pour macOS Ajax PRO Desktop 3.6.1 pour Windows Réglage de la protection de courant : Activé...
- Page 24 Nous recommandons de désactiver cette protection si le WallSwitch est connecté au secteur de 110 V~ (uniquement pour les dispositifs dont la version du firmware est inférieure à 6.60.1.30). Sélection du mode de fonctionnement du relais : Impulsion — le WallSwitch, lorsqu’il est activé, émet une impulsion de la durée...
- Page 25 En savoir plus Bascule le WallSwitch en mode de test de la force du signal Jeweller. Le test vous permet de vérifier la puissance du signal Jeweller et la stabilité de la connexion entre le WallSwitch et la centrale Test d’intensité...
- Page 26 Dissocier le dispositif supprime ses paramètres. Indication Le WallSwitch fait clignoter périodiquement la LED si l’unité n’est pas connectée à la centrale. Lorsque vous appuyez sur le bouton de fonction sur le boîtier du WallSwitch, l’indicateur LED s’allume en vert.
- Page 27 Toutes les spécifications techniques de WallSwitch Jeweller Conformité aux normes Garantie Les produits de la Limited Liability Company “Ajax Systems Manufacturing” sont garantis pendant 2 ans après leur achat. Si le dispositif ne fonctionne pas correctement, nous vous recommandons de contacter d’abord le service d’assistance – dans la plupart des cas, les problèmes techniques peuvent être résolus à...
