Blooma 60 14 53 Mode D'emploi

Pergola modulable
Masquer les pouces
Table des Matières

Liens rapides

Télécharger ce manuel
Pergola modulable

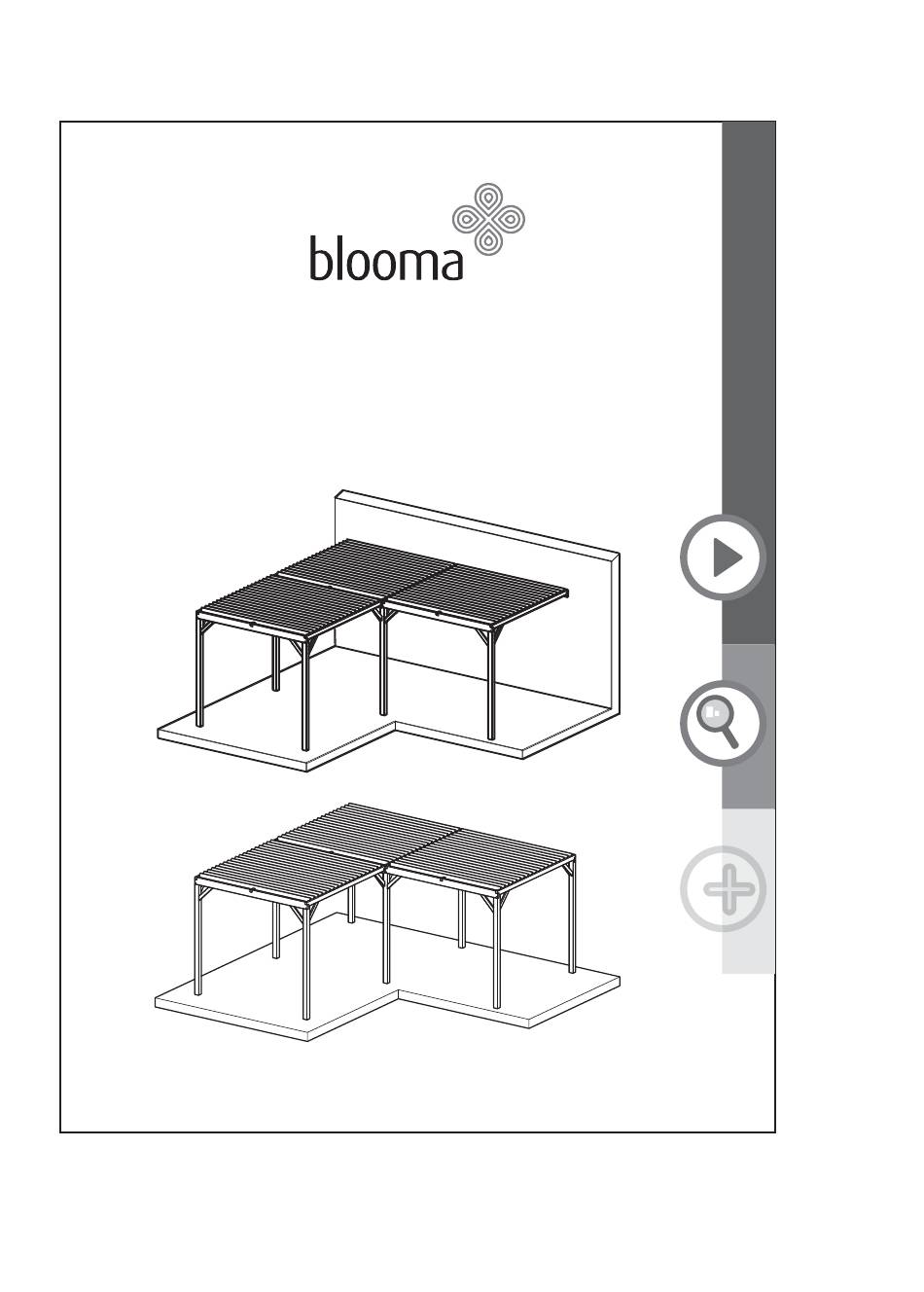

Réf. 60 14 53 ( kit toiture )
+ Réf. 60 14 52 ( poteau )
1
Table des Matières
loading

Manuels Connexes pour Blooma 60 14 53

Sommaire des Matières pour Blooma 60 14 53

  • Page 1 Pergola modulable Réf. 60 14 53 ( kit toiture ) + Réf. 60 14 52 ( poteau )

  • Page 2: [C] X 4

    [1] x 2 45 x 140 x 2580 [2] x 8 30 x 64 x 450 [3] x 1 45 x 90 x 2580 [4] x 1 45 x 90 x 2580 [5] x 1 45 x 90 x 2580 [6] x 19 16,5 x 95 x 2530 [A] x 26...

  • Page 3: Table Des Matières

    1 : 1 [B] x 57 Ø2,5x35 [A] x 26 Ø6 x 80 [C] x 4 M8x110...
  • Page 4 Pergola LORGE par Blooma Réf : 60 14 53 + Réf Poteau : 60 14 52 Ces instructions sont pour votre sécurité. Lisez-les attentivement avant utilisation et conservez-les pour une consultation ultérieure.
  • Page 5 Pergola LORGE par Blooma Possibilités d’extension : 1 kit adossable 1 kit standard 1 référence 60 14 53 1 références 60 14 53 + 2 références 60 14 52 + 4 références 60 14 52 3 kits adossables 3 kits standards 3 références 60 14 53...
  • Page 6 Pergola LORGE par Blooma C’est parti Pour bien commencer Avant de commencer Utilisation rapide Sécurité dans détail... Pergola version standard Schéma détaillé dans détail... Pergola version adossable Schéma détaillé dans détail... Assemblage de plusieurs kits Schéma détaillé Informations techniques et légales...

  • Page 7: Pour Bien Commencer

    Pergola LORGE par Blooma Pour bien commencer... Avant de commencer Utilisation rapide Sécurité...
  • Page 8 Avant de commencer Pergola LORGE par Blooma Votre Produit kit toiture réf. 60 14 53 [1] x 2 45 x 140 x 2580 [2] x 8 30 x 64 x 450 [3] x 1 45 x 90 x 2580 [4] x 1...

  • Page 9: Utilisation Rapide

    Utilisation rapide Pergola LORGE par Blooma Pergola modulable > Cette pergola modulaire peut être adossée directement sur un mur ou montée en version standard. De plus, les kits sont combinables, ce qui permet d’augmenter la profondeur et la largeur de votre construction en assemblant plusieurs kits entre eux.

  • Page 10: Sécurité

    Sécurité Pergola LORGE par Blooma consignes ci-dessous. Bien suivre la notice de montage (p13) Faire les assemblages au sol, sur une surface plane et stable. Fixer correctement la faitière au mur ( cas pergola adossée ) et les poteaux au sol en choisissant les accessoires adaptés...

  • Page 11: Et Dans Le Détail

    Pergola LORGE par Blooma dans détail... Pergola version standard Schéma détaillé Assemblage...
  • Page 12 Pergola LORGE par Blooma...
  • Page 13 Assemblage avec 1 kit [1] x 2 Réf. 4 [7] x 4 [A] x 12 [2] x 4 en fonction de la nature du sol.
  • Page 14 Assemblage avec 1 kit [3] x 1 [4] x 1 [5] x 1 [A] x 6 [7] x 2 en fonction de la nature du sol. Il est fortement conseillé de ne pas laisser reposer les poteaux directe- vement le tenir à l’écart de sources potentielles d’humidité. Conseil : Utiliser des sabots galvanisés sous les pieds.
  • Page 15 Assemblage avec 1 kit [2] x 4 [A] x 8...
  • Page 16 Assemblage avec 1 kit [6] x 19 [B] x 57...

  • Page 17: Et Dans Le Détail

    Pergola LORGE par Blooma dans détail... Pergola version adossable Schéma détaillé Assemblage...
  • Page 18 Pergola LORGE par Blooma...
  • Page 19 Assemblage avec 1 kit [1] x 1 Percer une panne [1]. [Ø12] en fonction de la nature du mur.
  • Page 20 Assemblage avec 1 kit [1] x 1 [2] x 2 [A] x 6 [7] x 2 en fonction de la nature du sol. Recouper les poteaux en partie basse en fonction des supports choisis pour obtenir une hauteur sous panne avant de 2200 mm.
  • Page 21 Assemblage avec 1 kit [3] x 1 [4] x 1 [5] x 1 [A] x 6...
  • Page 22 Assemblage avec 1 kit [2] x 2 [A] x 4...
  • Page 23 Assemblage avec 1 kit [6] x 19 [B] x 57...

  • Page 24: Et Dans Le Détail

    Pergola LORGE par Blooma dans détail... Assemblage de plusieurs kits Informations Techniques Informations techniques et légales...
  • Page 25 Informations techniques Pergola LORGE par Blooma Dans le cas où plusieurs kits sont adossés...

  • Page 26: Dans Le Cas Où Plusieurs Kits Sont Adossés

    Informations techniques Pergola LORGE par Blooma Dans le cas où plusieurs kits sont adossés Percer (Ø9) les pannes [1] concernées. Procéder au montage de la structure de base comme indiqué dans la notice. Boulonner la panne [1] de la structure suivante sur la panne [1] de la structure déjà...
  • Page 27 Informations techniques Pergola LORGE par Blooma Dans le cas où plusieurs kits sont adossés...

  • Page 28: Dans Le Cas Où Plusieurs Kits Sont Aboutés

    Informations techniques Pergola LORGE par Blooma Dans le cas où plusieurs kits sont aboutés Percer (Ø9) les retours [3] et [5] concernées. Procéder au montage de la structure de base comme indiqué dans la notice. Décaler le(s) poteau(x) [7] concerné(s) de 45mm vers l’extérieur pour que la...

  • Page 29: Caractéristiques Techniques

    Informations techniques et Pergola LORGE par Blooma légales Caractéristiques techniques Fabriqué par: BURGER Référence fournisseur: LORGE Référence Castorama: 60 14 52 + 60 14 53 Marque commerciale: BLOOMA Avertissements A lire attentivement et à conserver pour une consultation ultérieure. Label...
