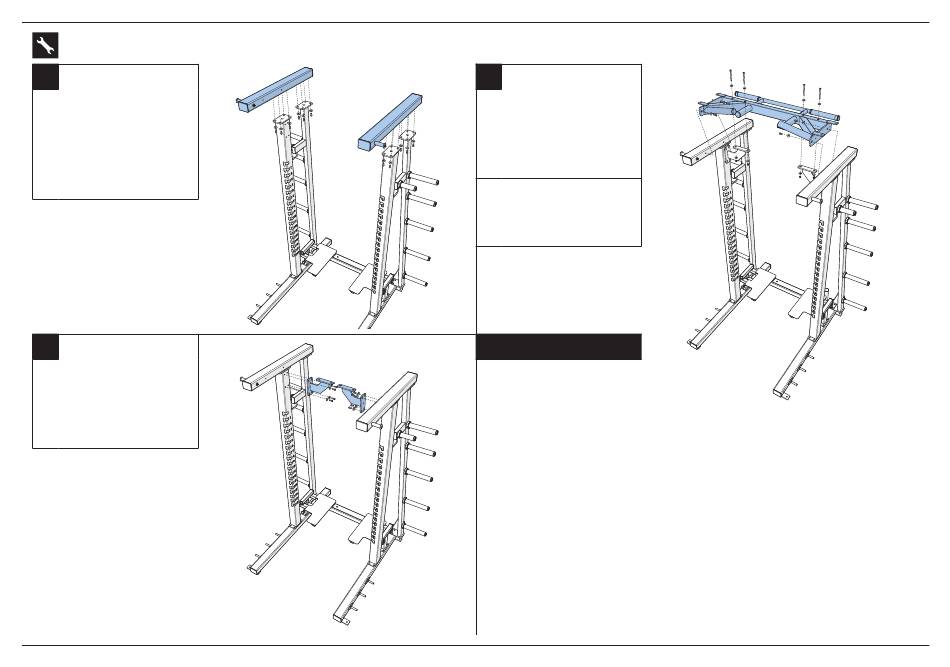

MONTAGE
5
Support des montants et partie
supérieure du stockage des poids :
fixez le support des montants à la
partie supérieure des montants et à la
partie supérieure du stockage des poids
en utilisant (16) boulons M10x35L et
(16) rondelles M10. Ne serrez pas les
boulons.
6
Support des montants/de la barre
de traction : fixez les supports des
montants/de la barre de traction entres
les (2) montants arrière en utilisant (8)
boulons M10x35L et (8) rondelles M10.
Ne serrez pas les boulons.
FRANÇAIS
7
Barre de traction : fixez la barre de
traction entre les supports des montants
supérieurs en utilisant (4) boulons
M10x35L, (4) rondelles M10, (4) boulons
M12x105L, (8) rondelles M12 et (4)
écrous M12. Ne serrez pas les boulons.
Serrage des boulons : commencer en
bas des montants et continuer jusqu'en
haut de la machine. Serrez tous les
boulons à 40,7 Nm/30 lb-ft.
LE MONTAGE EST TERMINÉ
