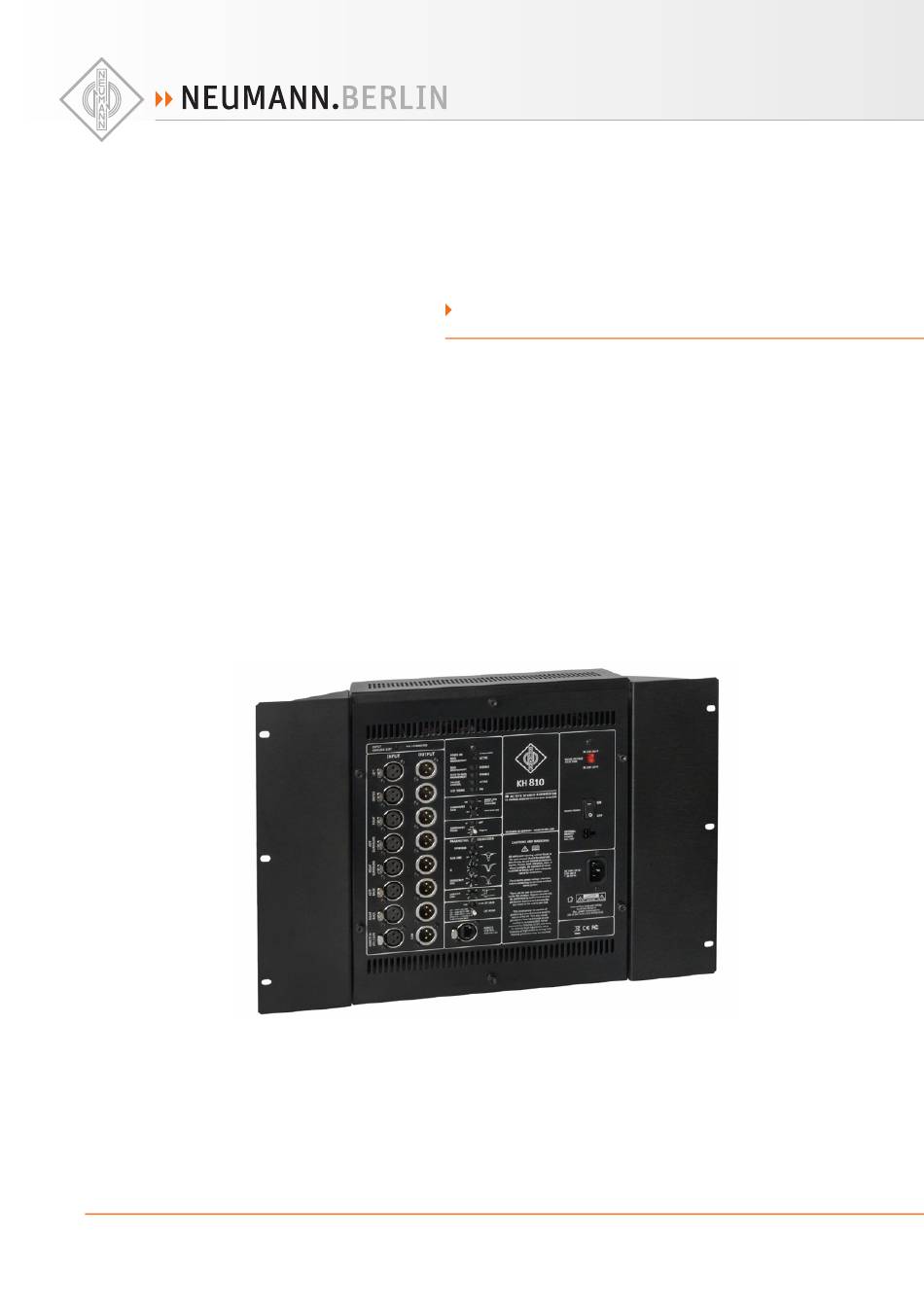

- Page 1 REK 3 Remote electronics Kit 3 Manual Utilisateur georg neumann gmbh · ollenhauerstr. 98 · 13403 berlin · germany tel +49 (0)30 / 41 77 24-0 · fax -50 · headoffice@neumann.com · www.neumann.com...
- Page 2 ......... . . 2 Kit de déport d’électronique REK 3 .
- Page 3 Consignes de sécurité importantes Dans cette cette notice d�emploi, le terme « produit » se réfère toujous à l�ensemble de l’électronique du caisson de graves et du REK 3. Lisez cette notice d�emploi ainsi que la notice d�emploi du caisson de graves.
- Page 4 Est considérée comme non conforme aux directives : • toute utilisation différente de celle définie dans les notices mentionnées ou • le non-respect des conditions d�utilisation décrites. Cela entraînerait l�annulation de la garantie. Toutes les dimensions impériales sont arrondies. REK 3 | 3...
- Page 5 1 câble A avec embase pour châssis Neutrik Speakon NL4MP et connecteur 4 points, pour relier le châssis REK 3 à l’électronique du caisson de graves ; 1 noyau de ferrite, prémonté ; embase pour châssis Speakon prémontée sur la face arrière du châssis 2.
- Page 6 3 Trous de montage pour monter le REK 3 (compatible rack 19”) 4 Ouvertures d’aération 5 Ouverture pour monter l’embase pour châssis Speakon NL4MP au châssis REK 3 6 Ouverture pour monter l’embase pour châssis Speakon NL4MP au cache REK 3 7 Câble A avec embase pour châssis Neutrik Speakon NL4MP et connecteur 4 points...
- Page 7 Placez le REK 3 sur une surface stable et plane comme représenté ci-dessous. Dévisser le Dévissez les 4 vis et enlevez ensuite le cache 1 du châssis 2 du REK 3. cache 1 Mettez de côté les vis, vous en aurez besoin par la suite pour fixer l’électronique du caisson de graves au châssis 2 du REK 3.
- Page 8 Dévissez les 6 vis et rondelles indiquées dans l’illustration ci-dessous. Mettez de côté 4 des vis et rondelles, vous en aurez besoin par la suite pour fixer le cache 1 au caisson de graves. REK 3 | 7...
- Page 9 Débranchez le connecteur du câble de raccordement reliant le caisson de graves et l’électro- nique du caisson de graves comme représenté ci-dessous. Installez le châssis 2 du REK 3 et posez l’électronique du caisson de graves devant le châs- sis (voir page 9).
- Page 10 Si vous utilisez un caisson de graves à 2 boomers : Installez le noyau de ferrite comme représenté ci-dessous. Veillez à installez le noyau le plus près possible du connecteur du câble. REK 3 | 9...
- Page 11 Placez l’électronique du caisson de graves dans le châssis 2 du REK 3 comme représenté. Insérez les 6 vis Torx (fournies) comme représenté et fixez l’électronique du caisson de graves au REK 3. 3.8 Nm ATTENTION Risque de blessure et de dommage matériel dû à une chute du produit ! Une chute du produit peut blesser des personnes, endommager d’autres objets et causer...
- Page 12 Reliez les câbles de signal et le câble secteur à l’électronique du caisson de graves. Allumez le caisson de graves et vérifiez si el caisson de graves et l’électronique du caisson de graves fonctionnent correctement. Nettoyage et entretien du REK 3 ATTENTION Dommages au produit dus aux liquides ! Une infiltration de liquide dans le produit peut causer un court-circuit dans l’électronique...
- Page 13 Pour avoir les conditions de garantie, consultez le bon de garantie fourni avec le produit. Déclaration de conformité pour la CE Après l’installation d’une électronique prévue pour l’utilisation avec le REK 3, ce dernier est conforme aux exigences de la directive CEM (2004/108/CE) et de la directive Basse Tension (2006/95/CE).
