Sommaire des Matières pour A4 Technologie AutoProgUno

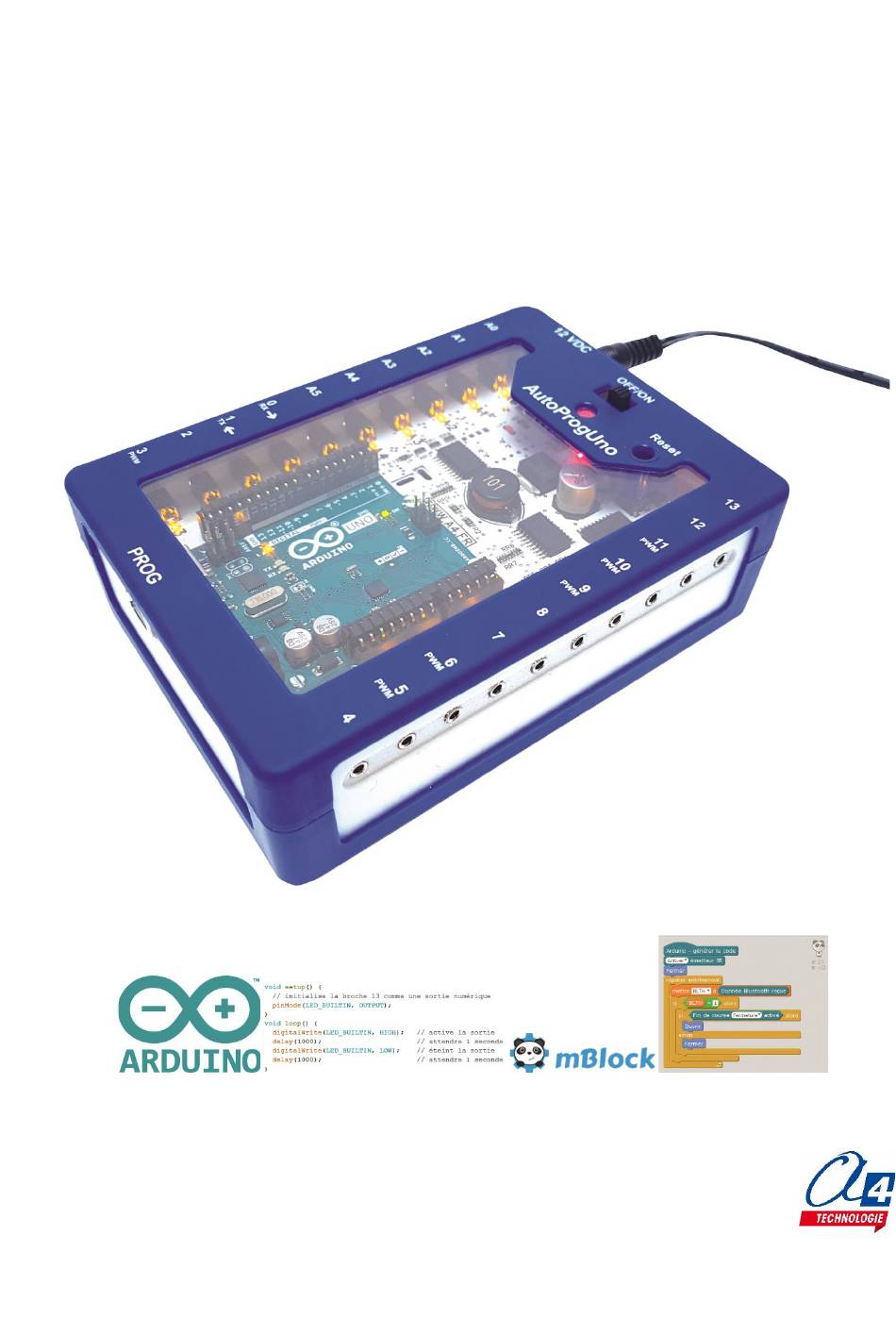

- Page 1 D-AP-UNO Décembre 2020 AutoProgUno Guide de prise en main rapide...
- Page 2 – BY : Toujours citer A4 Technologie comme source (paternité). – NC : Aucune utilisation commerciale ne peut être autorisée sans l’accord de A4 Technologie. – SA : La diffusion des documents modifiés ou adaptés doit se faire sous le même régime.
- Page 3 SOMMAIRE Introduction ............................. 2 Présentation ............................3 Plan d’implantation ............................. 3 Nomenclature ..............................6 Programmation avec mBlock ........................ 7 Programmation avec IDE Arduino ......................8 Matériel nécessaire ............................8 Instructions de mise en place du logiciel IDE Arduino ..................9 Mise en fonctionnement ...........................
- Page 4 – les performances de la carte Arduino UNO (20 E/S) ; – 20 témoins d’activité sur les E/S (pour faciliter le débogage des programmes). Programmation en blocs avec Scratch mBlock Programmation avec IDE Arduino pour des utilisateurs expérimentés. AutoProgUno – Guide rapide d’utilisation D-APUNO 12.2020...
- Page 5 Présentation Plan d’implantation AutoProgUno – Guide rapide d’utilisation D-APUNO 12.2020...
- Page 6 FICH6 FICH8 FICH8 CCM1 FICH10 AutoProgUno – Guide rapide d’utilisation D-APUNO 12.2020...
- Page 7 AutoProgUno – Guide rapide d’utilisation D-APUNO 12.2020...
- Page 8 HC, Buffer, Driver de ligne, SN74HC541DWR, 8 bits 3 états, Sans inversion SOIC 20 broches IC1, IC2, IC3 2 to 6V Inductance bobinée CMS, NIC Components, NPI52W101MTRF, 100µH, 3A, Dimensions 18.4 x 15 x 7mm Switching Regulator,, Contrôleur Buck LM2576S-5.0/NOPB, 5 V, 3 A, A-263 6 broches AutoProgUno – Guide rapide d’utilisation D-APUNO 12.2020...
- Page 9 Installer le logiciel mBlock. Installer l’extension A4 (fichier zip) dans mBlock. Câble de programmation USB (Réf : CABL-IMPUSB). Interface programmable AutoProgUno (Réf. K-AP-UNO). Reportez-vous au dossier de programmation des maquettes pour accéder aux activités et programmes avec mBlock3. AutoProgUno – Guide rapide d’utilisation...
- Page 10 Cordon de programmation Arduino USB Alimentation 12V Bloc de pile Configuration du test : Brancher le câble d’alimentation et de programmation à la carte K-AP-UNO Branchement bloc d’alimentation 12V Branchement du câble de programmation USB AutoProgUno – Guide rapide d’utilisation D-APUNO 12.2020...
- Page 11 Instructions de mise en place du logiciel IDE Arduino Télécharger le logiciel Arduino : http://arduino.cc/en/Main/Software Illustration de la programmation de l’AutoProgUno : Bouton de lancement de la programmation Sélection du port COM associé au câble de programmation USB AutoProgUno – Guide rapide d’utilisation...
- Page 12 Remettre le DipSwitch à sa position initiale Eteindre et débrancher la source d’alimentation Brancher le support 4 piles à la face B de la carte Toutes les LED de la carte se rallument AutoProgUno – Guide rapide d’utilisation D-APUNO 12.2020...
- Page 13 Programmation avec IDE Arduino Activer toutes les E/S Activer_toutes_les_E_S.ino Button Button.ino Test de base Test_de_base.ino Tester les LED test_led.ino Faire clignoter toutes les LED Cligno_toutes_les_E_S.ino AutoProgUno – Guide rapide d’utilisation D-APUNO 12.2020...
- Page 14 Concepteur et fabricant de matériels pédagogiques www.a4.fr...
