Caballete trasero de motocicleta

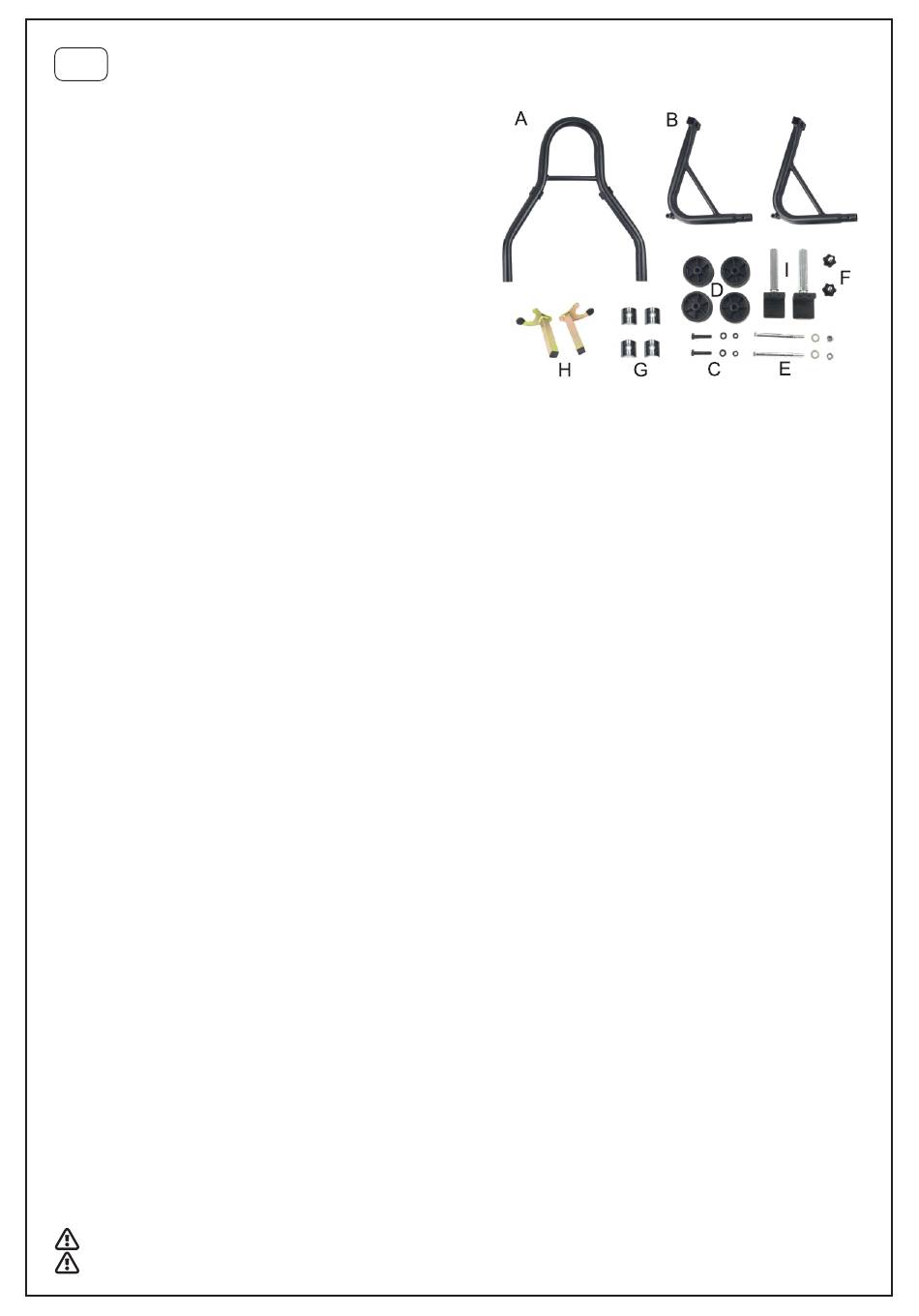

Accesorios
A 1 pieza de marco de manija trasera
B 2 piezas de marco trasero para ruedas
C 2 juegos de tornillo M8, arandela y
contratuerca
D 4 piezas de ruedas negras
E 2 juegos de tornillo M10, arandela y
contratuerca
F 2 piezas de tornillo con tapa de plástico
G 4 piezas de pieza de sujeción
H 2 piezas de adaptadores de horquilla
I 2 piezas de adaptadores de paleta
Instrucciones de montaje
Paso 1: Monte las ruedas (D) en ambos lados del marco (B) y luego inserte ambas piezas
de marco con ruedas en el marco de la empuñadura trasera (A).
Paso 2: Pase los tornillos M8 a través de los agujeros de las piezas de sujeción (G) y del
marco, asegúrese de que la parte de conexión esté cubierta con las piezas de
sujeción en ambos lados. Luego añada las arandelas y use herramientas para
apretar con las tuercas de seguridad.
Paso 3: Afloje los tornillos (F) en ambos lados de la parte superior del marco con ruedas,
inserte los adaptadores correctos de los adaptadores de pala (I) o adaptadores de
horquilla (H) que se ajusten a su motocicleta.
Funcionamiento del soporte con adaptadores de paleta
1. Afloje los tornillos de la parte superior para que se pueda ajustar la posición de los
adaptadores.
2. Gire el soporte y asegúrese de que la rueda trasera de su motocicleta esté en el medio
del cuadro.
3. Ajuste la posición de los adaptadores de paleta para que coincida con el ancho del
brazo oscilante doble de su motocicleta y luego apriete el tornillo con plástico.
4. Levante el soporte con manija y mueva el soporte hasta donde esté debajo del brazo
oscilante, luego presione el soporte para levantar la rueda trasera de su motocicleta.
Asegúrese de que los adaptadores de la paleta estén ajustados contra el brazo
oscilante.
Funcionamiento del soporte con adaptadores de horquilla
1. Afloje los tornillos de la parte superior para que se pueda ajustar la posición de los
adaptadores.
2. Gire el soporte y asegúrese de que la rueda trasera de su motocicleta esté en el medio
del cuadro.
3. Ajuste la posición de los adaptadores de horquilla para que coincida con el ancho de las
bobinas de su motocicleta en ambos lados y luego apriete el tornillo con plástico.
4. Levante el soporte con manija circular y mueva el soporte hasta donde están los
adaptadores de horquilla justo debajo de las bobinas, luego presione el soporte hacia
abajo para elevar la rueda trasera de su motocicleta. Asegúrese de que los adaptadores
de horquilla estén ajustados contra las bobinas.
Importante
Mantenga siempre este soporte fuera del alcance de los niños.
Compruebe que el soporte esté en buen estado antes de utilizarlo.
