AXE VOLET ROULANT MOTORISÉ
AXE VOLET ROULANT MOTORISÉ
CÂBLAGE DU MOTEUR ET DE L'INVERSEUR
MOTEUR SOLAIRE

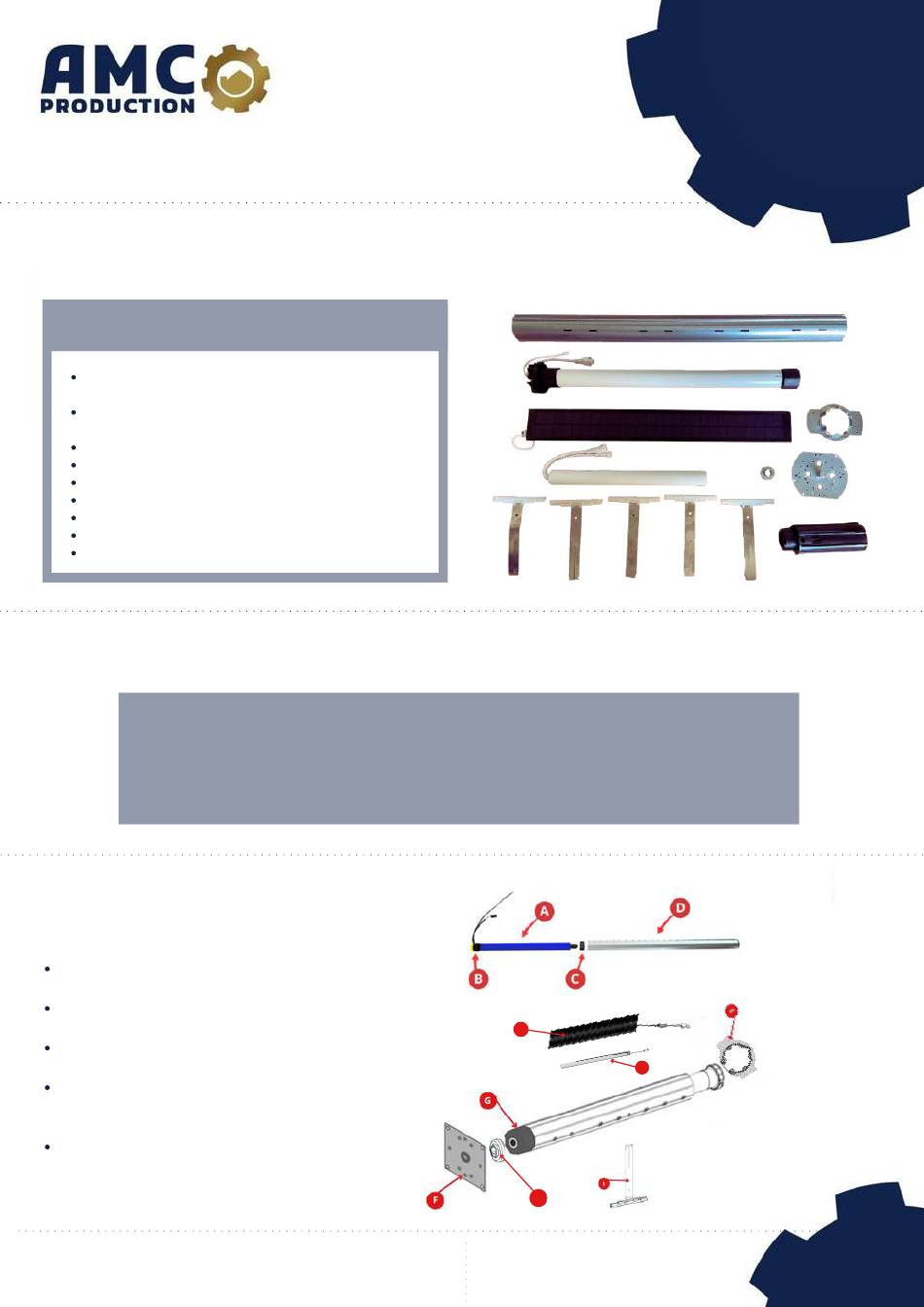

CONTENU DU COLIS
CONTENU DU COLIS
Moteur Solaire 10Nm - avec roue et couronne ZF54
(directement montées sur le moteur)
Axe ZF54 coupé selon votre choix (1m, 1,5m, 2m ou
2,5m)
Panneau solaire AMC avec vis et fixation
Batterie solaire AMC avec support
Embout télescopique ZF54
Roulement à billes 28mm
Attaches tablier à lame acier pour tube ZF54 (x5)
Palier à visser
Support moteur tout support
COUPE DE L'AXE
L'axe est disponible en plusieurs dimensions selon votre choix : 1m, 1,5m, 2m, 2,5m
Vous pouvez l'insérer plus profondément dans l'axe avant de le ressortir pour le bloquer.
ASSEMBLAGE DE L'AXE MOTORISÉ
Introduire le moteur (A) dans l'axe coupé selon
vos dimensions (D)
Clipser le support moteur (E) à l'ensemble
axe/moteur
Emboîter l'embout télescopique ZF54 (G) sur l'axe
(D)
Insérer le roulement à billes (H) dans le palier à
visser (F) puis dans l'embout télescopique ZF54
(G)
Mettre en place les attaches tabliers (I) dans les
encoches prévues sur l'axe tous les 50 cm (D)
AMC Production - SARL au capital de 15 000€
RCS Roubaix Tourcoing 539 968 065
AMC Production - SARL au capital de 15 000€
79 rue du Pré Catelan - 59110 La Madeleine - France
RCS Roubaix Tourcoing 539 968 065
79 rue du Pré Catelan - 59110 La Madeleine - France
L'embout télescopique est fait pour vous aider à rentrer l'axe entre mur.
Vous pouvez également recouper l'axe si besoin
J
K
H
Tel : 03 66 72 91 88
contact@amc-production.fr
Tel : 03 66 72 91 88
www.amc-production.fr
contact@amc-production.fr
www.amc-production.fr
Notice de
Notice de
montage
montage
Màj 09/04/2025
Màj 08/04/2025
(A) Moteur
(B) Couronne
(C) Roue
(D) Axe coupé à
dimension
(E) Support moteur
(F) Palier à visser
J
(G) Embout
télescopique ZF54
(H) Roulement à
bille
(I) Attache tablier
(J) Panneau solaire
(K) Batterie
