Instructions d'installation de la batterie de post-chauffage
L'emballage contient les articles suivants
• 2 vis
• Batterie de post-chauffage
• 2 colliers de fixation
Outils nécessaires pour l'installation
• Tournevis cruciforme

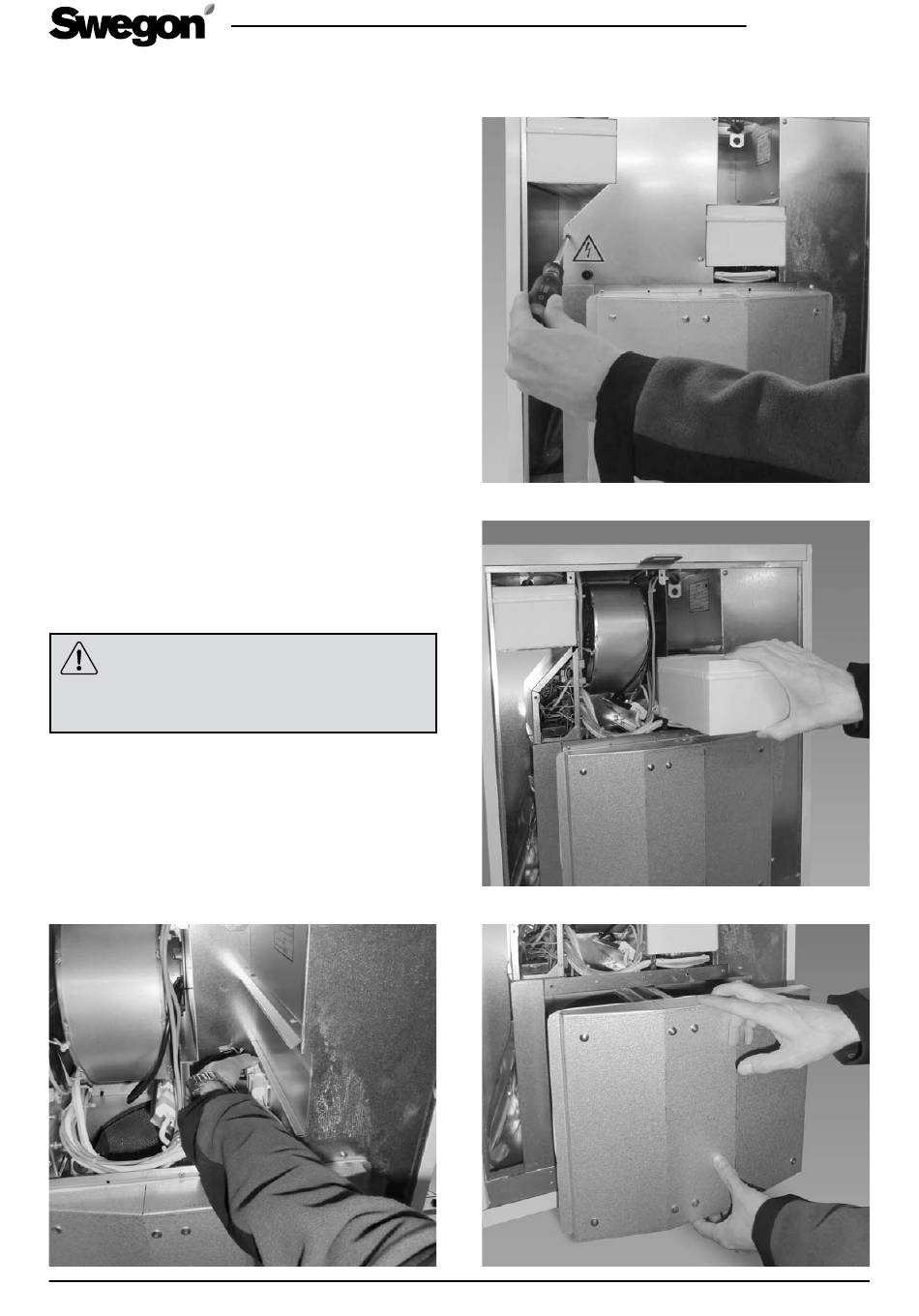

Instructions d'installation
1. Pour déposer la porte d'accès, retirer les caches et déver-
rouiller les dispositifs de verrouillage.
2. Retirer les vis de la plaque de protection intérieure et
déposer la plaque.
3. Sortir le filtre d'air extrait.
4. Débrancher le connecteur rapide du rotor.
5. Déposer le bloc rotor.
6. Dans la section air introduit, soulever les câbles.
7. Mettre en place la batterie de post-chauffage sous le ven-
tilateur. L'introduire par le bas, comme illustré.
8. Fixer la batterie au châssis entre le bloc rotor et la section
air introduit à l'aide des deux vis fournies, à poser par le
bas.
9. Brancher le connecteur rapide de la batterie de post-
chauffage.
10. Remettre les câbles dans leur position d'origine.
S'assurer que les câbles ne touchent pas
l'élément chauffant de la batterie. Les regrou-
per à l'aide des colliers fournis si nécessaire.
11. Remettre en place le bloc rotor.
12. Rebrancher le connecteur rapide du rotor.
13. S'assurer que le câble d'alimentation électrique du rotor
ne touche pas la surface du rotor.
14. Remettre en place le filtre d'air extrait.
15. Remonter la plaque de protection.
16. Remettre en place la porte d'accès.
