Programmateur satellite

Liens rapides

Introduction
Le Programmateur satellite Network LTC Plus est conçu pour être installé sur une fondation en béton intégrant des canalisations de
divers diamètres destinées à acheminer les câbles d'alimentation, de communication, et de mise à la terre jusqu'à leur point de con-
nexion dans le boîtier. Un gabarit montage et le matériel de fixation de base sont fournis avec chaque programmateur. Se procurer
séparément les autres fournitures nécessaires à l'installation. Préparer une liste de ces fournitures en lisant ces instructions en totalité
avant de procéder à l'installation.
Afin d'assurer la protection et la sécurité de l'installateur et de l'utilisateur du produit, observer toutes les mises en garde
(intitulées attention ou avertissement) incluses dans ce document. Assurez-vous que toutes les méthodes d'installation
suivies sont conformes aux normes électriques et de construction en vigueur.
Préparation de la fondation
1. Creuser un trou pour la fondation et les
canalisations en utilisant les dimensions de
la figure 1.
*Remarque : en ce qui concerne la profondeur
à laquelle les câbles doivent être enterrés, se
référer aux normes électriques et de construc-
tion en vigueur.
2. Creuser les tranchées correspondant à
chaque canalisation de câblage nécessaire.
3. Positionner les sections de canalisation
droites et coudées dans le trou de fondation
de la manière indiquée. Boucher l'extrémité
des tubes avec du ruban adhésif afin d'em-
pêcher la pénétration de saletés. Remblayer
la terre pour que la fondation ait une pro-
fondeur de 15,2 cm. La canalisation ne
devrait pas dépasser de plus de 51 mm la
surface finie de la fondation.
4. Préparer les parois du trou de fondation
avec un coffrage en bois.
5. Préparer la gabarit de montage avec les
boulons et écrous 5/16 x 4-1/2" (fournis)
comme indiqué à la figure 1. La partie filetée
devrait dépasser de 51 mm la surface
supérieure du gabarit.
6. Couler le béton dans le trou de fondation
formé. Enfoncer le gabarit de montage dans
le béton jusqu'à ce qu'il soit à niveau par
rapport à la surface de la fondation et centré
par rapport à la canalisation.
7. Lisser le reste du socle à la truelle horizon-
talement jusqu'à obtention d'une base,
mesurant 33 x 33 cm pour le coffret
métallique ou 41 x 41 cm pour le coffret
plastique. Pour empêcher l'accumulation
d'eau à la base du socle, finir la fondation en
entourant la base du boîtier d'un rebord en
pente. Laisser le béton durcir suffisamment
avant de continuer.
8. Enlever les écrous six-pans des goujons de
montage. Positionner avec soin le program-
mateur sur les goujons. Poser une rondelle
plate et un écrou six-pans sur chaque gou-
jon et bien serrer.
Programmateur Satellite Network LTC
Guide d'installation

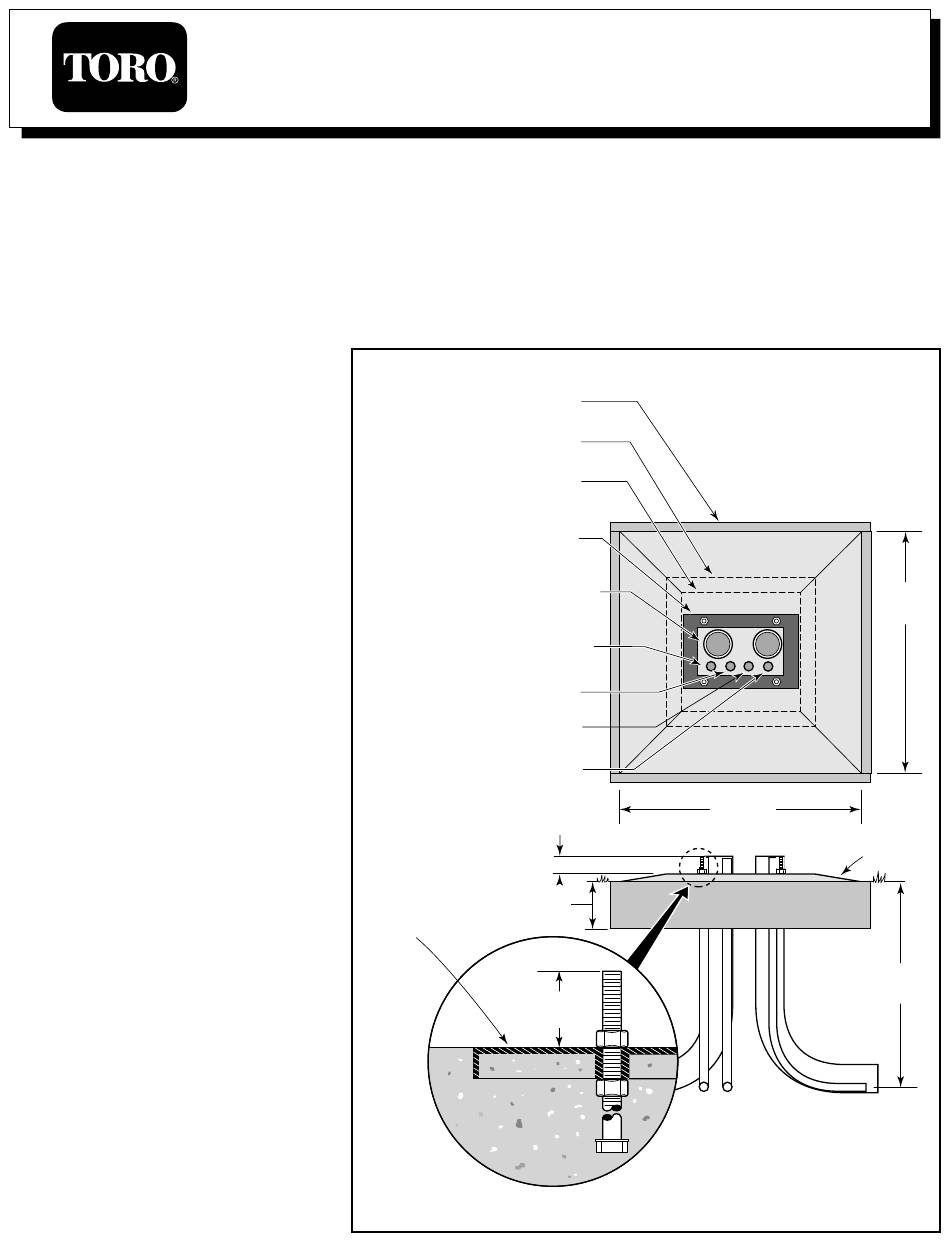

Figure 1
(Canalisations recommandées)
76 mm – Réseau (distribution)
19 mm – Communications
Câble d'antenne/téléphone
Gabarit de
montage
Coffrage en bois
Zone de la base du
boîtier plastique
Zone de la base du
boîtier métallique
Gabarit de montage
(32 voies chaque)
(Signal)
19 mm – Terre
de 19 mm (option)
19 mm – Alimentation
électrique
51 mm
maximum
15,2 cm
51 mm
TM
Plus
76 cm
AVANT
76 cm
Rebord
en pente
Voir *Remarque
