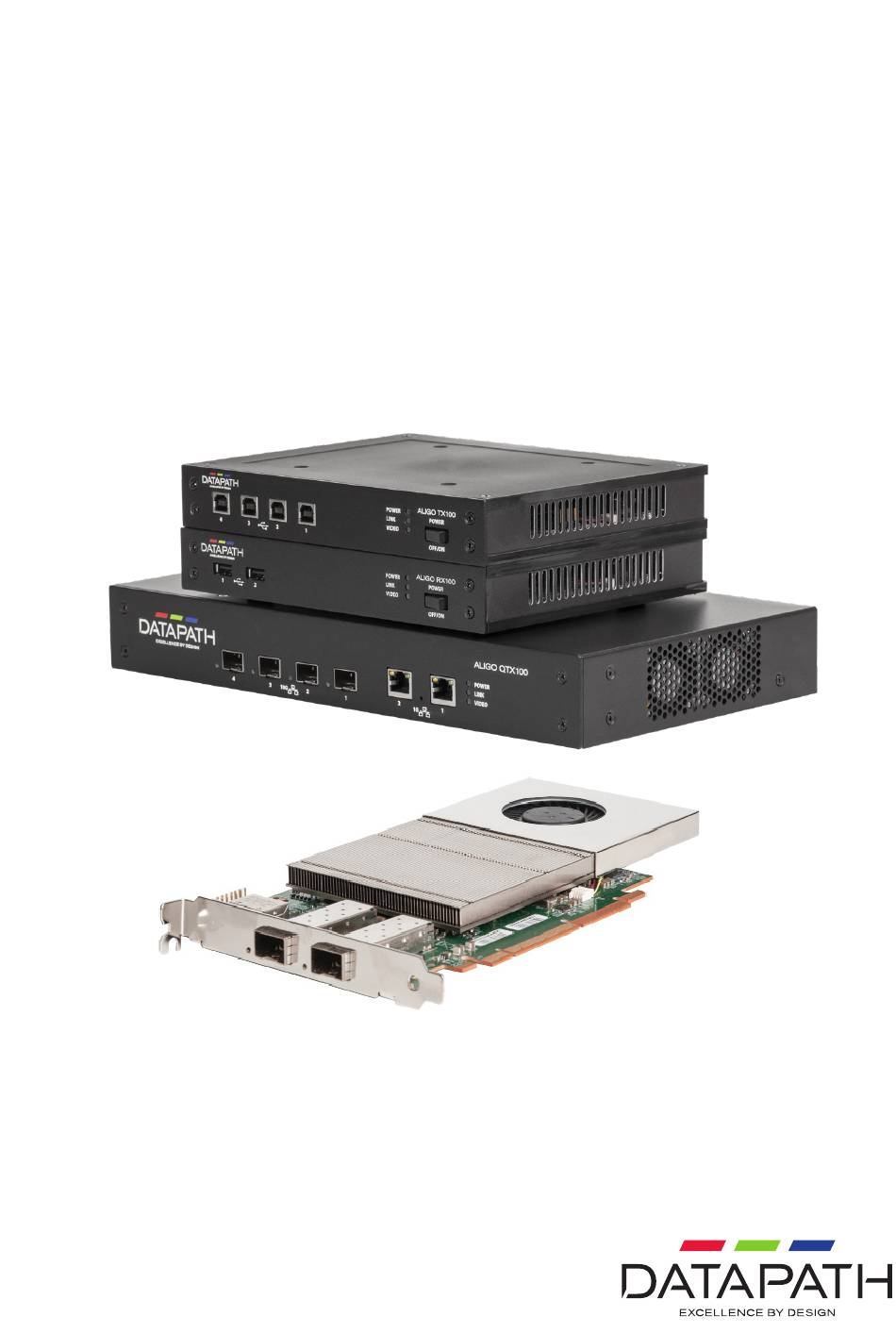

- Page 1 Aligo Guide de démarrage rapide Aligo QTX100 Aligo TX100 Aligo RX100 Concevoir les meilleures solutions visuelles au monde...
- Page 2 Guide de démarrage rapide Aligo ACCESSOIRES OPTIONNELS Merci d’avoir acheté l’unité Aligo QTX100, Aligo TX100 ou RX100 de Datapath. L’objectif du présent (VENDUS SÉPARÉMENT) document est de vous guider rapidement tout au 10 Go 850 NM + modules (code de long du processus de configuration initiale.
- Page 3 Guide de démarrage rapide Aligo ÉTAPE 1 CONNEXION DES APPAREILS ALIGO Source Source Source Source Aligo QTX100 ou Aligo TX100* LAN/VLAN Aligo RX100 Écran Écran Écran Écran * Veuillez noter que l’ A ligo TX100 ne nécessite qu’une seule connexion 10G et ne dispose que d’un seul port.
- Page 4 Guide de démarrage rapide Aligo COMMENT CONNECTER LES ALIGO QTX100, ALIGO TX100 ET ALIGO RX100 Connectez l’ A ligo QTX100 ou l’ A ligoTX100 à une alimentation secteur. Connectez jusqu’à quatre sorties graphiques de vos sources vidéo aux connecteurs d’entrée HDMI à l’arrière de l’...
- Page 5 Pour mettre à jour le micrologiciel sur les appareils Direct Connect, les utilisateurs doivent d’abord télécharger et installer Aligo Connection Manager qui se trouve dans la section téléchargements du site Web Datapath. Installez l’application sur un PC/ordinateur portable à proximité des appareils directement connectés.
- Page 6 De nouvelles versions du micrologiciel sont disponibles au téléchargement sur le site Web Datapath. Il est recommandé de consulter régulièrement la page de téléchargement pour les mises à jour. Une fois le firmware identifié et sélectionné, cliquez sur Mettre à jour. Les barres de progression indiqueront l’état de chaque appareil.
- Page 7 Guide de démarrage rapide Aligo Aligo TX100 - Aligo RX100 Connectez-vous à 4 écrans HD ou à un seul écran 4K...
- Page 8 Guide de démarrage rapide Aligo * Les utilisateurs ne peuvent afficher sur 4 moniteurs HD en mode Direct Connect que si la source d’entrée est de 7680 x 1080 fournie par un Image4K, sinon seulement 1 x HD ou 1 x 4k peuvent être obtenus.
- Page 9 ALIGO QT100 Ports de transmission vidéo en réseau SFP+ 10 Go. 2 ports multimédia et de gestion RJ45 1 Gb (spécifiques à la mise en œuvre). Veuillez demander à votre représentant de mise en service Datapath pour obtenir plus de détails...
- Page 10 Guide de démarrage rapide Aligo PANNEAU ARRIÈRE DE ALIGO TX100 Power Made in the 12V DC TX100 HDMI HDMI 1 (4K) Media Utility LOOP OUT HDMI Outputs Ports de transmission vidéo en réseau SFP+ 10 Go et RJ45 1Go Bouclage pour la surveillance locale d’un poste de travail 4K Connecteurs d’entrée HDMI - Connectez jusqu’à...
- Page 11 Guide de démarrage rapide Aligo PANNEAU ARRIÈRE DE ALIGO RX100 Audio Out Power Made in the 12V DC RX100 1 (4K) Media Utility HDMI Outputs Port de réception vidéo en réseau SFP+ 10 Go Port d’extension LAN RJ45 1 Go pour la connexion à des périphériques, c.-à-d. des écrans Port de sortie vidéo principal HDMI 2.0 (4K) Ports de sortie vidéo secondaires HDMI 1.2 (HD) Sortie Audio...
- Page 12 Guide de démarrage rapide Aligo Le voyant d’alimentation vert indique que l’appareil est branché sur secteur et sous Alimentation tension. Un voyant orange indique que l’alimentation est disponible, mais que la carte est hors tension (RX100 et TX100 uniquement). Éteint : L’appareil est toujours sous tension. Clignote : L’appareil a démarré...
- Page 13 La carte VisionSC-A2 est une carte de capture de récepteur Aligo 4K à double canal conçue pour être utilisée dans un contrôleur de mur vidéo Datapath ou une station de travail Aetria dans un environnement Aetria. La carte de capture VisionSC-A2 ne prend actuellement pas en charge Direct Connect.
- Page 14 Assurez-vous également que tous les appareils Aligo se trouvent sur le même réseau local (LAN/ VLAN) le serveur Aetria Network Manager. Celui-ci aura été préconfiguré par Datapath et doit être connecté, sous tension et en cours d’exécution avant d’aller plus loin.
- Page 15 Guide de démarrage rapide Aligo Selected device properties Detected devices De l’intérieur d’ A etria vous pouvez vous assurer que tous les appareils communiquent correctement en vérifiant les numéros de série par rapport aux appareils trouvés. Vous avez à présent ajouté avec succès vos nouveaux appareils au système Aetria.
- Page 16 Datapath Limited ne fait aucune représentation ou garantie quant à son contenu et n’accepte aucune responsabilité en cas d’erreur ou d’omission. Datapath se réserve le droit de modifier les caractéristiques sans préavis et ne peut assumer la responsabilité de l’utilisation faite des informations fournies. Toutes les marques commerciales utilisées...
- Page 17 Datapath UK and Corporate Headquarters Bemrose House, Bemrose Park, Wayzgoose Drive, Derby, DE21 6XQ, United Kingdom +44 (0) 1332 294 441 sales-uk@datapath.co.uk Datapath North America 2490 General Armistead Avenue, Suite 102, Norristown, PA 19403, USA +1 484 679 1553 sales-us@datapath.co.uk...
