Sommaire des Matières pour Medek MD925WL

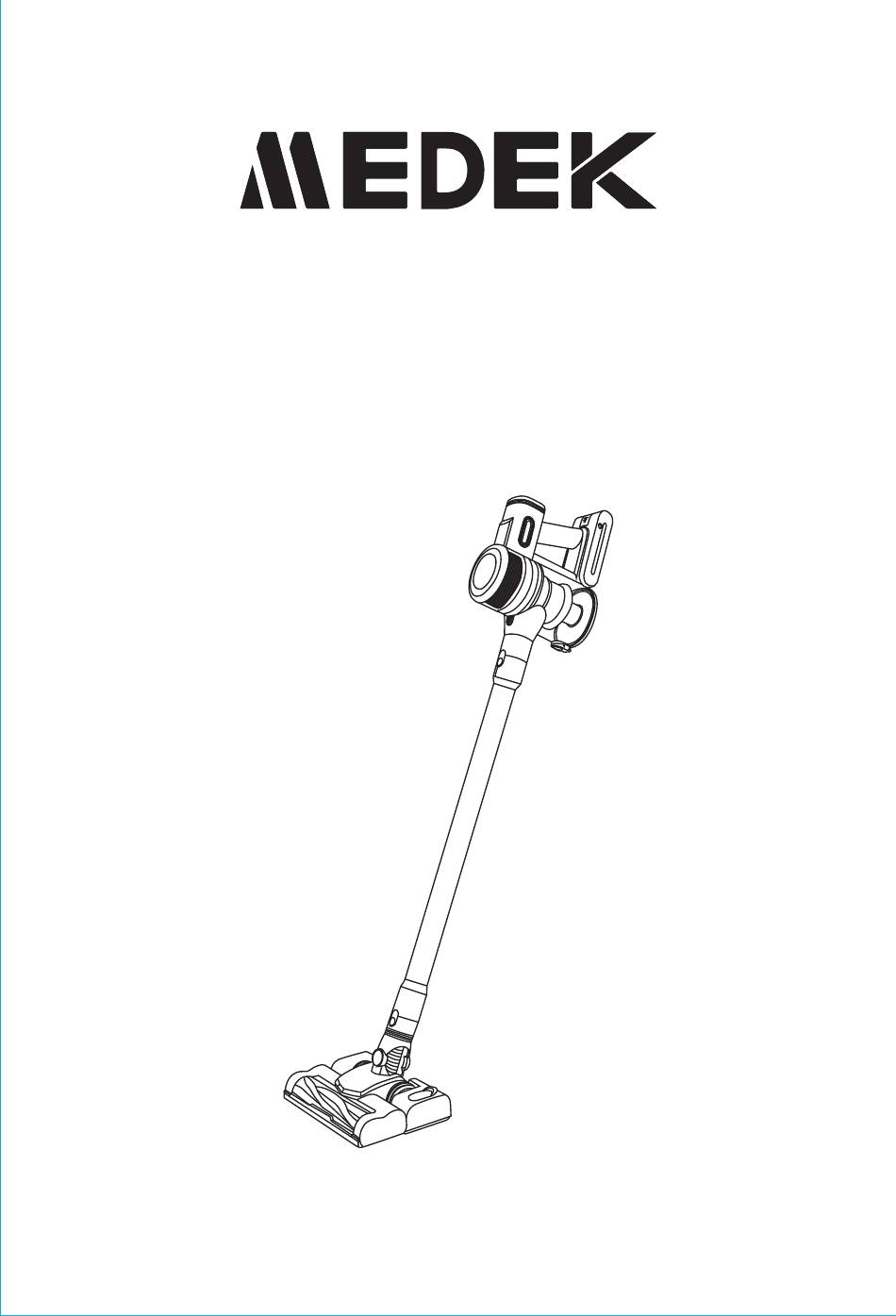

- Page 1 Hand held rechargeable vacuum cleaner Model No.:MD925WL...
- Page 2 Please read this manual carefully before use 1: Do not use the product for inflammables such as detergent, grease, glass splinter, building decoration waste, needle, wet dust, comburents and matches. 2: Put the product in a cool, dry place. If put by any fire source or hot article, or in contact with water or any other liquid, the product may be damaged or catch fire due to a short circuit.
- Page 3 9: In its long-time storage, the battery needs to be charged every three months at least for long endurance and life of it. 10: Children shall not play with the appliance. 11: The product has a built-in battery. When abandoning it, do not abandon its battery but have it recycled properly.
- Page 4 instruction concerning use of the appliance in a safe way and understand the hazards involved. Cleaning and user maintenance shall not be made by children without supervision. This appliance contains batteries that are only replaceable by skilled persons.
- Page 5 Names of components 8 9 10 11 1. Electric floor brush with mop tank 15. Main body holder 2. Floor brush release button 16. Long flat sucker 3. Contact tube 17. Charger 4. Contact tube release button 18. Two-in-one brush 5.
- Page 6 Packing list Main body Metal pipe Power adapter Floor brush Main body holder, Two-in-one Long flat sucker Manual and screw bag brush Assembly and disassembly Connection of floor brush, metal pipe and accessory to main body Insert the floor brush or the two-in-one brush into the metal pipe, and insert the metal pipe into the main body by pressing the button on it.
- Page 7 Fig. 1 Water tank capacity 350ML 1.The water penetration rate should be kept horizontal for 24 hours less than 4ML. 2.When pushing the floor brush forward, the water output rate is 0.1-0.2ml per second. If it is necessary to increase the water outpur, give the floor brush a little pressure.
- Page 8 Fig. 2 Power-on/power-off/speed selection Press icon (power-on/off) on the display panel for about 1s. After that, the main body will be powered on and run at the low speed, and icon (low speed) will be lit. If icon is pressed again, the motor will run at the high speed, and icon (high speed) will be lit.
- Page 9 Fig. 4 Fig. 3 Disassembly and cleaning of dust cup 1: For dust dumping, press the button on the dust cup to open the dust cup. (Fig. 5) Fig. 5 2: Rotate clockwise while pressing the dust cup release button till icon (unlocking).
- Page 10 Cleaning of floor brush and roller brush Pull the button on a side of the floor brush toward the unlocking icon, dismount the roller brush, remove the things intertangled on it and mount it back to the floor brush. (Fig. 7) Fig.
- Page 11 Cause analysis Fault Solution After power-on, the ■The battery is low; battery level ■ Charge the battery. ■The battery has a indicators flash ■Replace the battery short circuit; quickly, and the pack or the motor. ■The motor is damaged. motor does not rotate.
- Page 12 They can take this product for environmentally safe recycling. The device complies with the European Directives 2014/35/EU and 2014/30/EU. This product complies with ERP (EU) 2023/826 requirements. Importer:Medek France ADD:05 rue de Rouen 94700 maisons ALFORT France MADE IN CHINA...
- Page 13 Repair and Disassembly 1. Top cover of motor 2. Front cap of motor 3. Motor 4. Front cap of motor 5. Main body 6. Back cover 7. Decorative ring on back cover 8. Battery pack...
- Page 14 Tools for repair and disassembly: 1.Cross screwdriver 2. Electric soldering iron If the product cannot be charged (the charge indicator is not lit after charger connection, the three battery level indicators cannot be lit after charge for more than 5 hours, or the endurance after battery charge is only 5 to 10 minutes), it suggests that the battery pack is damaged and needs to be replaced.
- Page 15 cross screwdriver, and dismount the motor top cover and the motor in order. Remove the red wire and the blue wire on the motor with help of an electric soldering iron, have them welded on the new motor (have the red wire welded on the pin with a red mark at end of the motor) and mount the new motor onto the main body.
- Page 16 Aspirateur portatif rechargeable Avant toute utilisation, veuillez lire attentivement ce manuel Modèle: MD925WL...
- Page 17 Veuillez lire attentivement ce manuel avant de l'utiliser 1: Ne pas utiliser le produit pour des substances inflammables telles que détergent, graisse, éclats de verre, déchets de décoration, aiguille, poussière humide, combustible et allumettes. 2: Placer le produit dans un endroit frais et sec. S'il est placé...
- Page 18 6: Lorsque vous nettoyez le produit, débranchez son chargeur et essuyez le corps principal avec un chiffon sec plutôt qu'avec de l'essence, de l'huile de banane ou tout autre liquide corrosif. 7: Avant d'utiliser une nouvelle batterie ou de l'utiliser pour la première fois après une longue période de stockage, veuillez la charger complètement.
- Page 19 de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances à condition qu’elles aient été placées sous surveillance ou qu'elles aient reçu des instructions concernant l’utilisation de l’appareil en toute sécurité et qu’elles comprennent les dangers encourus.
- Page 20 Noms des composants 8 9 10 11 1. Brosse électrique pour sol avec réservoir à mop 2. Bouton de déverrouillage de la brosse de sol 3. Tube de contact 4. Bouton d'ouverture du tube de contact 5. Bouton d'ouverture de la coupelle à poussière 6.
- Page 21 Liste de colisage Adaptateuréle Corps principal Tube métallique Brosse de sol ctrique Longue ventouse Support du corps Brosse deux Manuel plate principal et sac de vis en un Montage et démontage Raccordement de la brosse à plancher, du tuyau métallique et de l'accessoire au corps principal Insérez la brosse à...
- Page 22 Fig. 1 Capacité du réservoir d'eau 350ML 1.Le taux de pénétration de l'eau doit être maintenu à l'horizontale pendant 24 heures et être inférieur à 4ML. 2.Lorsque l'on pousse la brosse vers l'avant, le débit d'eau est de 0,1 à 0,2 ml par seconde. S'il est nécessaire d'augmenter le débit d'eau, exercez une légère pression sur la brosse.
- Page 23 Fig. 2 Mise en marche/arrêt/sélection de la vitesse Appuyez sur l'icône (marche/arrêt) du panneau d'affichage pendant environ 1 seconde. Après cela, le corps principal sera mis sous tension et fonctionnera à basse vitesse, et l'icône (basse vitesse) s'allumera. Si l'on appuie à...
- Page 24 indicateurs de niveau de batterie s'allument l'un après l'autre. (Fig. 3). Après une charge complète, les trois indicateurs de niveau de batterie restent allumés. La batterie peut être démontée du corps principal et rechargée séparément. L'indicateur de charge est rouge pendant la charge, ou bleu après la charge complète.
- Page 25 2:Tournez dans le sens des aiguilles d'une montre tout en appuyant sur le bouton de déverrouillage du godet à poussière jusqu'à l'icône (déverrouillage). Démontez le godet à poussière, le filtre métallique et le filtre HEPA et nettoyez-les. Après le nettoyage, séchez-les au soleil et remontez-les correctement sur le corps principal pour la prochaine utilisation.
- Page 26 Stockage du produit Le support du corps principal doit être fixé au mur. Le corps principal peut être placé verticalement sur le sol et serré sur le support du corps principal pour éviter qu'il ne bascule. (Fig. 8) Fig. 8...
- Page 27 Résolution des problèmes Analyse des causes Défaillance Solution Après la mise sous tension, les ■La batterie est faible. ■ indicateurs de Chargez la batterie. ■La batterie présente un ■Remplacer la batterie niveau de batterie court-circuit. clignotent rapidement ou le moteur. ■Le moteurestendommagé.
- Page 28 Il pourra prendre ce produit en charge pour un recyclage respectueux de l'environnement. L’appareil est conforme aux directives européennes 2014/35/UE et 2014/30/UE. Ce produit est conforme aux exigences de l'ERP (EU) 2023/826. Importeur :Medek France ADD :05 rue de Rouen 94700 MAISOS- ALFORT France FABRIQUÉ EN CHINE...
- Page 29 Réparation et démontage 1. Couvercle supérieur du moteur 2. Capot avant du moteur 3. Moteur 4. Capuchon avant du moteur 5. Corps principal 6. Couvercle arrière 7. Anneau décoratif sur le couvercle arrière 8. Batterie...
- Page 30 Outils de réparation et de démontage: 1.Tournevis en croix 2. Fer à souder électrique Si le produit ne peut pas être chargé (l'indicateur de charge ne s'allume pas après le branchement du chargeur, les trois indicateurs de niveau de batterie ne s'allument pas après une charge de plus de 5 heures, ou l'autonomie après la charge de la batterie n'est que de 5 à...
- Page 31 Démontez le bac à poussière du corps principal, retirez toutes les vis indiquées par les flèches dans la figure ci- dessous à l'aide d'un tournevis cruciforme, et démontez le couvercle supérieur du moteur et le moteur dans l'ordre. Retirez le fil rouge et le fil bleu du moteur à l'aide d'un fer à souder électrique, faites-les souder sur le nouveau moteur (faites souder le fil rouge sur la broche avec une marque rouge à...
- Page 32 Pour plus d'informations, veuillez consulter le site www.medekfrance.com.
