Sommaire des Matières pour Binder MecaTec Neo MTN

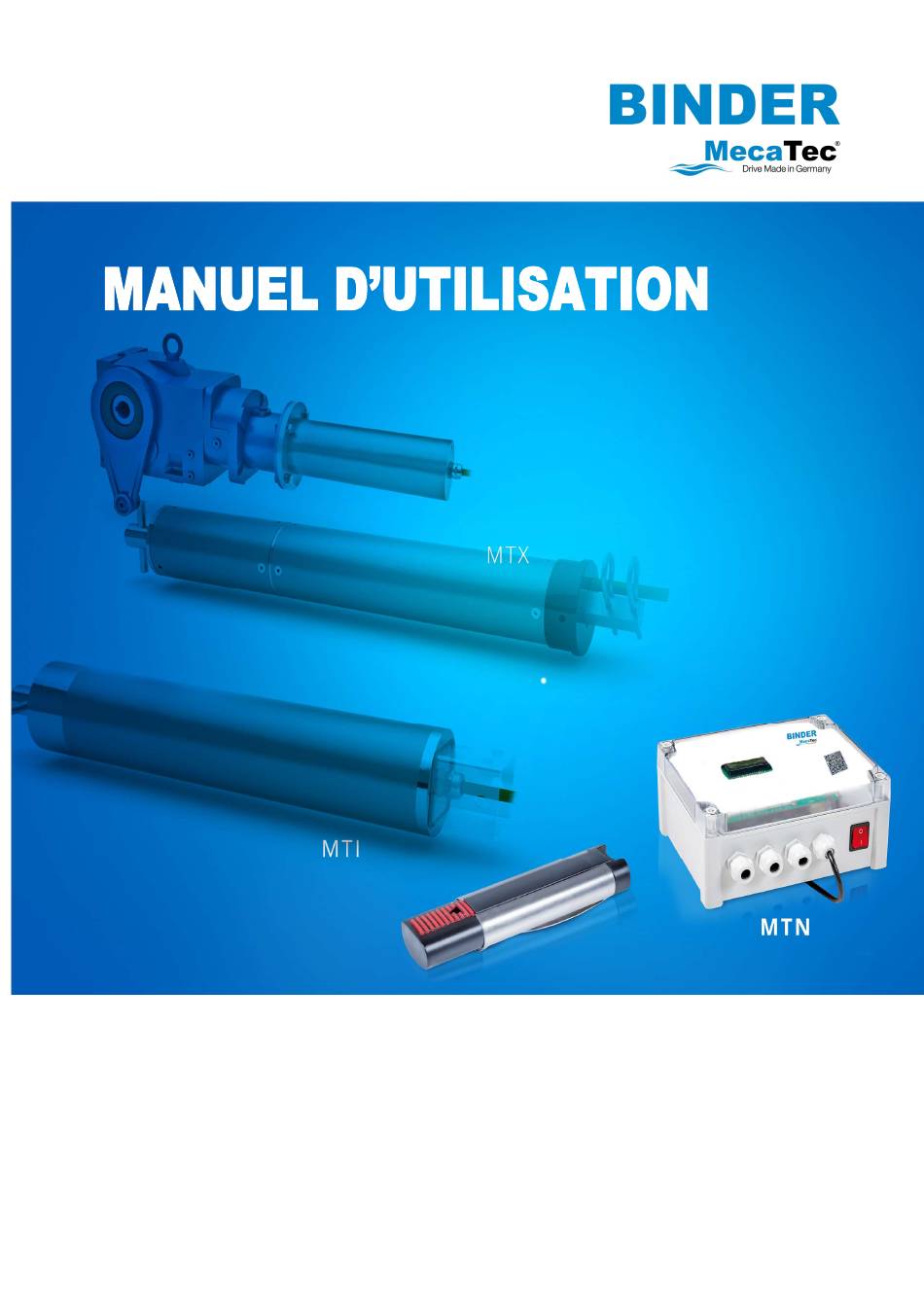

- Page 1 MecaTec Neo MTN Boîtier de commande pour volet roulant de piscine...
- Page 2 MecaTec Neo MTN/ 2024 Page 1...
- Page 3 9.2.1 Fonctionnalité « Stable », contenu du colis ............... 18 9.2.2 Fonction « Drive »......................18 9.2.3 Relais – Fonction 1 ......................18 9.2.4 Relais – Fonction 2 ......................18 Interrupteur Dip ........................19 MecaTec Neo MTN/ 2024 Page 2...
- Page 4 2,9 kg 4,5 kg La conception technique des commandes MTN450, MTN600 et MTN1000 est identique à la programmation malgré les différences techniques. Ces commandes sont logées dans des boîtiers de commande plus grands. MecaTec Neo MTN/ 2024 Page 3...
- Page 5 La présente documentation s’applique à la commande MecaTec de la gamme MTN Consignes de sécurité Seul le respect des présentes instructions permet d’assurer un fonctionnement optimal du dispositif et de faire valoir d’éventuelles prestations de garantie. MecaTec Neo MTN/ 2024 Page 4...
- Page 6 être effectuée tant qu’il n’a pas été constaté que l’installation satisfait à la directive CEM 2014/30/CE et qu’elle est conforme à la directive machines (UE) 2023/1230. La norme EN 60204-1 doit être respectée. En cas de questions ou de problèmes, veuillez contacter votre représentant MecaTec. MecaTec Neo MTN/ 2024 Page 5...
- Page 7 Il suffit ensuite à l’utilisateur d’effectuer une nouvelle rotation de l’interrupteur à clé dans le sens de fonctionnement souhaité pour relancer le moteur et déplacer le volet jusqu’en butée. MecaTec Neo MTN/ 2024 Page 6...
- Page 8 Pour cette installation a posteriori, il est nécessaire de renvoyer le MecaTecNeo chez BINDER. La télécommande en option peut être installée ultérieurement. L’émetteur radio peut avoir un aspect différent de la variante illustrée, mais la fonction ou l’affectation des touches reste la même.
- Page 9 La commande doit être éloignée d’au moins 50 cm de tout autre dispositif de commutation (par ex. relais ou contacteur de puissance, etc.) afin d’éviter les effets possibles de ces dispositifs de commutation sur la commande. Image 1 : Dimensions MTN120-300 Plan de perçage MecaTec Neo MTN/ 2024 Page 8...
- Page 10 Surveillance du réseau (signal de 3,3 V provenant de la platine Elko) Borne de raccordement identifiée de 1 à Caché sous la carte de commande : Résistance de freinage Coupe-circuit secteur 5 x 20 mm, CEI 60127-2 RJ12 connexion MecaTec Neo MTN/ 2024 Page 9...
- Page 11 Pour actionner les leviers, utiliser un outil approprié. Le fait de trop forcer peut casser les leviers. La garantie ne s’applique pas si des bornes de raccordement ou des éléments de la carte de commande sont endommagés. MecaTec Neo MTN/ 2024 Page 10...
- Page 12 Si le frein est branché en parallèle avec le raccordement moteur, le commutateur DIP 8 doit être réglé sur OFF/ côté gauche (paragraphe 9.3). MecaTec Neo MTN/ 2024 Page 11...
- Page 13 Le contact doit être fermé en cas de niveau d’eau trop bas. Le raccordement se fait sur les bornes 11 et 8 du bornier (9) en parallèle du bouton Arrêter. MecaTec Neo MTN/ 2024 Page 12...
- Page 14 Deux LED (14) – l’une est allumée en continu (verte), l’autre clignote (rouge) Les LED des touches 7, 6 et 5 s’allument brièvement Après environ cinq secondes, le message « Prêt » s’affiche sur l’écran La commande est alors prête pour poursuivre la programmation MecaTec Neo MTN/ 2024 Page 13...
- Page 15 Si la couverture est dans la FERMÉ bonne position, il suffit d’appuyer sur les boutons Prog et Fermer (Close) pour enregistrer la position. (3 secondes) MecaTec Neo MTN/ 2024 Page 14...
- Page 16 En cas de panne, ce sont des indications sur les causes de pannes possibles qui s’affichent. Se reporter au paragraphe Messages d’erreur. 6.3 Procès-verbal de mise en service Une fois la mise en service réalisée, BINDER recommande d’établir un procès-verbal. Il convient d’y mentionner les données suivantes : Date de la mise en service : Installateur : Numéro de série du moteur :...
- Page 17 La modification des valeurs d’usine peut entraîner des dommages sur le moteur ou la commande. Seul le personnel formé par BINDER est autorisé à effectuer les modifications souhaitées ! L’interface USB permet de modifier les fonctionnalités suivantes de la commande MecaTec Neo : ...
- Page 18 Utilisé pour les boutons avec une télécommande monocanal externe. Actionner une fois = Ouvrir Actionner une fois = Arrêter Actionner une fois = Fermer Actionner une fois = Arrêter Actionner une fois = Ouvrir MecaTec Neo MTN/ 2024 Page 17...
- Page 19 Le moteur quitte la position « ouvert » : Contact 16 – 17 ouvert, 16 – 15 fermé L’interrupteur change à nouveau la fonction de commutation en circuit de sortie lorsque le volet est complètement ouvert. MecaTec Neo MTN/ 2024 Page 18...
- Page 20 Les illustrations à droite montrent comment les interrupteurs Dip peuvent être commutés. Le circuit des relais est expliqué à l’aide du tableau. Exemple : L’interrupteur Dip 7 (illustration 7) est commuté comme suit : OFF ON – Cela a pour effet d’inverser l’ouverture. MecaTec Neo MTN/ 2024 Page 19...
- Page 21 MecaTec Neo MTN/ 2024 Page 20...
- Page 22 MecaTec Neo MTN/ 2024 Page 21...
- Page 23 BINDER GmbH & Co. KG Eike-Kerstein-Straße 4 31789 Hameln | Deutschland phone: +49 51 51/ 96 26 6- 0 mail: info@binder24.com www.binder24.com MecaTec Neo MTN/ 2024 Page 22...
