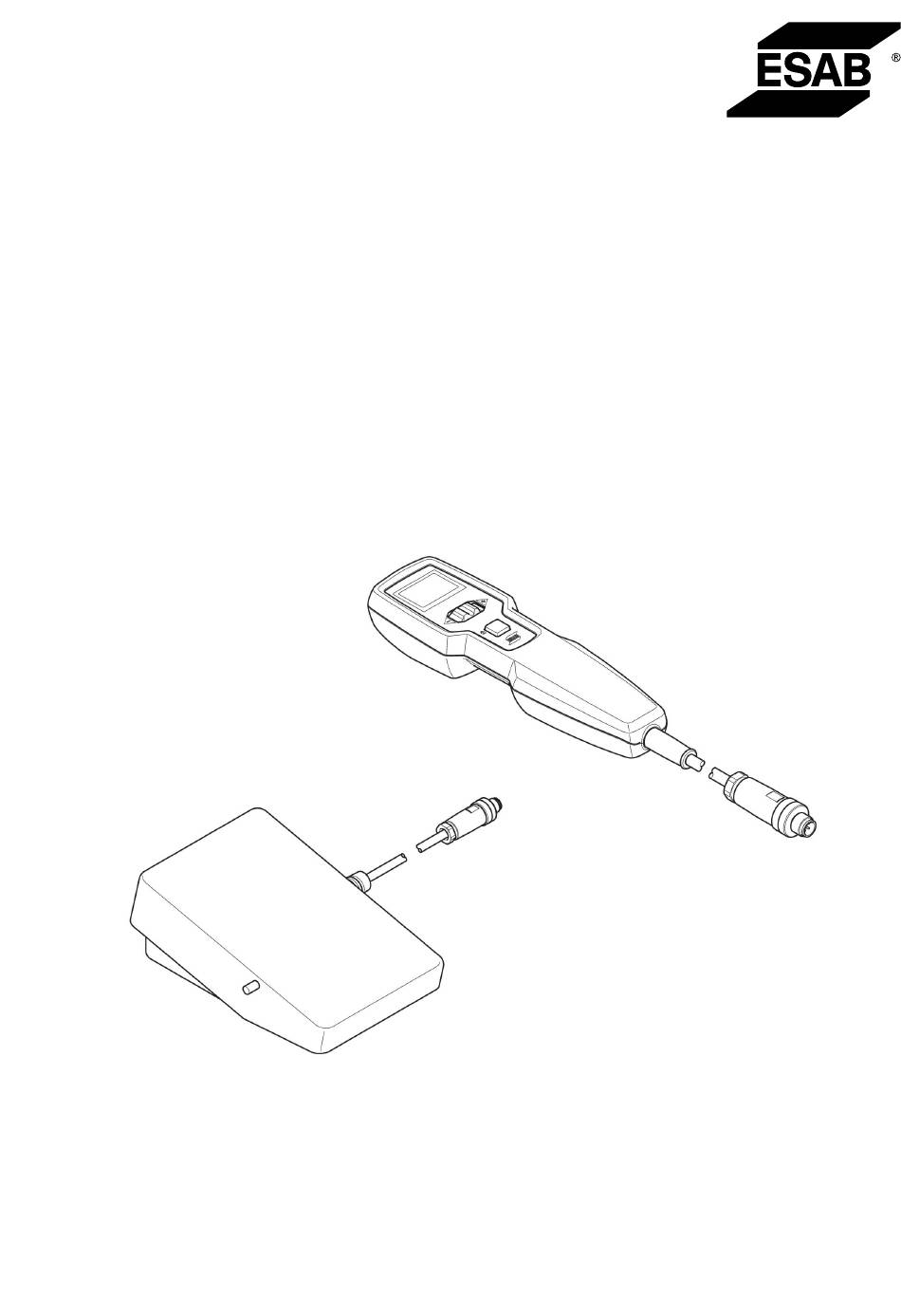

- Page 1 ER 1, ER 1F Télécommandes Manuel d’instructions Valid for: 716-xxx-xxxx 0463 471 001 CA 20170607...
-
Page 3: Table Des Matières
Remplacement du câble de la télécommande ER 1 ......Remplacement du câble de la télécommande ER 1F......DÉPANNAGE....................14 RÉFÉRENCES POUR COMMANDE ............. 15 COMMANDE DE PIÈCES DE RECHANGE ..........16 ACCESSOIRES ..................... 17 Sous réserve de modifications techniques sans avertissement préalable. 0463 471 001 © ESAB AB 2017... -
Page 4: Introduction
La pédale ER 1F peut être utilisée afin de contrôler l’intensité du courant. Elle possède également une fonction de déclenchement qui peut être utilisée afin de démarrer le soudage. Les accessoires ESAB correspondant à ce produit sont répertoriés au chapitre « Accessoires » de ce manuel. - Page 5 En tant que responsable de l'équipement, il est de votre responsabilité d'obtenir les informations nécessaires sur les centres de recyclage agréés. Pour de plus amples renseignements, contacter votre fournisseur ESAB le plus proche. 0463 471 001 - 5 - © ESAB AB 2017...
-
Page 6: Caractéristiques Techniques
2250 g (4,96 lb) 5 m (16,4 pi) Température de -20 à +60 °C (-4 à 140 °F) -20 à +60 °C (-4 à 140 °F) fonctionnement Température de transport -40 à +80 °C (-40 à 176 °F) -40 à +80 °C (-40 à 176 °F) Indice de protection IP53 IP23 0463 471 001 - 6 - © ESAB AB 2017... -
Page 7: Fonctionnement De La Télécommande Er 1
à partir de la télécommande. La télécommande est inactive. REMARQUE! Les fonctions et le nombre de mémoire offerts dépendent de la source de courant à laquelle la télécommande est connectée. 0463 471 001 - 7 - © ESAB AB 2017... -
Page 8: Activation De La Télécommande
Afin de désactiver une mémoire et les valeurs qui y sont associées, faites pivoter la molette (3) afin de modifier une valeur ou encore accédez au mode mémoire et sélectionnez. Empty memory (Vider la mémoire) (aucun numéro). 0463 471 001 - 8 - © ESAB AB 2017... -
Page 9: Verrouillage Et Déverrouillage De La Télécommande
Lorsqu’elle est connectée à une source de courant avec mise en marche automatique : Débranchez la télécommande de la source de courant pour la désactiver comme décrit dans le manuel d’instructions de la source de courant. 0463 471 001 - 9 - © ESAB AB 2017... -
Page 10: Fonctionnement De La Télécommande Er 1F
Utilisez la pédale afin de démarrer l’opération de soudage et de régler l’intensité du courant. La plage des courants disponibles dépend des réglages de la source de courant. La télécommande et la pédale sont toutes deux en marche. 0463 471 001 - 10 - © ESAB AB 2017... -
Page 11: Désactivation De La Pédale
Lorsqu’elle est connectée à une source de courant avec mise en marche automatique : Débranchez la pédale de la source de courant pour la désactiver comme décrit dans le manuel d’instructions de la source de courant. 0463 471 001 - 11 - © ESAB AB 2017... -
Page 12: Entretien
Retirez le couvercle arrière de la télécommande (2). Retirez les trois vis (3) Retirez les connecteurs. Remplacez le câble. Insérez les connecteurs et serrez les vis au couple de serrage indiqué dans l’image. Replacez le couvercle arrière. 0463 471 001 - 12 - © ESAB AB 2017... -
Page 13: Remplacement Du Câble De La Télécommande Er 1F
(4). Remplacez le câble. Insérez les connecteurs (3). Assurez-vous que le film de protection IP couvre l’assemblage de circuit imprimé et les connecteurs. Replacez le couvercle supérieur. 0463 471 001 - 13 - © ESAB AB 2017... -
Page 14: Dépannage
6 DÉPANNAGE DÉPANNAGE Pour le dépannage et les codes d’erreur, référez-vous au manuel d’instructions de la source de courant. 0463 471 001 - 14 - © ESAB AB 2017... -
Page 15: Références Pour Commande
7 RÉFÉRENCES POUR COMMANDE RÉFÉRENCES POUR COMMANDE Ordering number Denomination Type 0445 536 880 ER 1 Remote control Handheld remote with 4 pin, 5 m (16.4 ft) cable 0445 536 881 ER 1 Remote control Handheld remote with 6 pin, 5 m (16.4 ft) cable... -
Page 16: Commande De Pièces De Rechange
ESAB agréé. Utiliser exclusivement des pièces de rechange et pièces d’usure ESAB d’origine. Les pièces de rechange peuvent être commandées auprès de votre distributeur ESAB. Voir la quatrième de couverture de ce document. À la commande, mentionner le type de produit, le numéro de série, la désignation et la référence correspondant à... -
Page 17: Accessoires
9 ACCESSOIRES ACCESSOIRES ER 1 (0445 536 880) 0445 450 880 Interconnection cable, 4 pin, 5 m (16.4 ft) ER 1 (0445 536 881) 0445 280 880 Interconnection cable, 6 pin, 5 m (16.4 ft) 0445 280 881 Interconnection cable, 6 pin, 10 m (32.8 ft) 0445 280 882 Interconnection cable, 6 pin, 25 m (82.0 ft) - Page 18 ESAB subsidiaries and representative offices Europe THE NETHERLANDS North and South America SOUTH KOREA ESAB Nederland B.V. ESAB SeAH Corporation AUSTRIA Amersfoort ARGENTINA Kyungnam ESAB Ges.m.b.H Tel: +31 33 422 35 55 CONARCO Tel: +82 55 269 8170 Vienna-Liesing Fax: +31 33 422 35 44...
