Sommaire des Matières pour Intuis STOPAIR 2 COURT

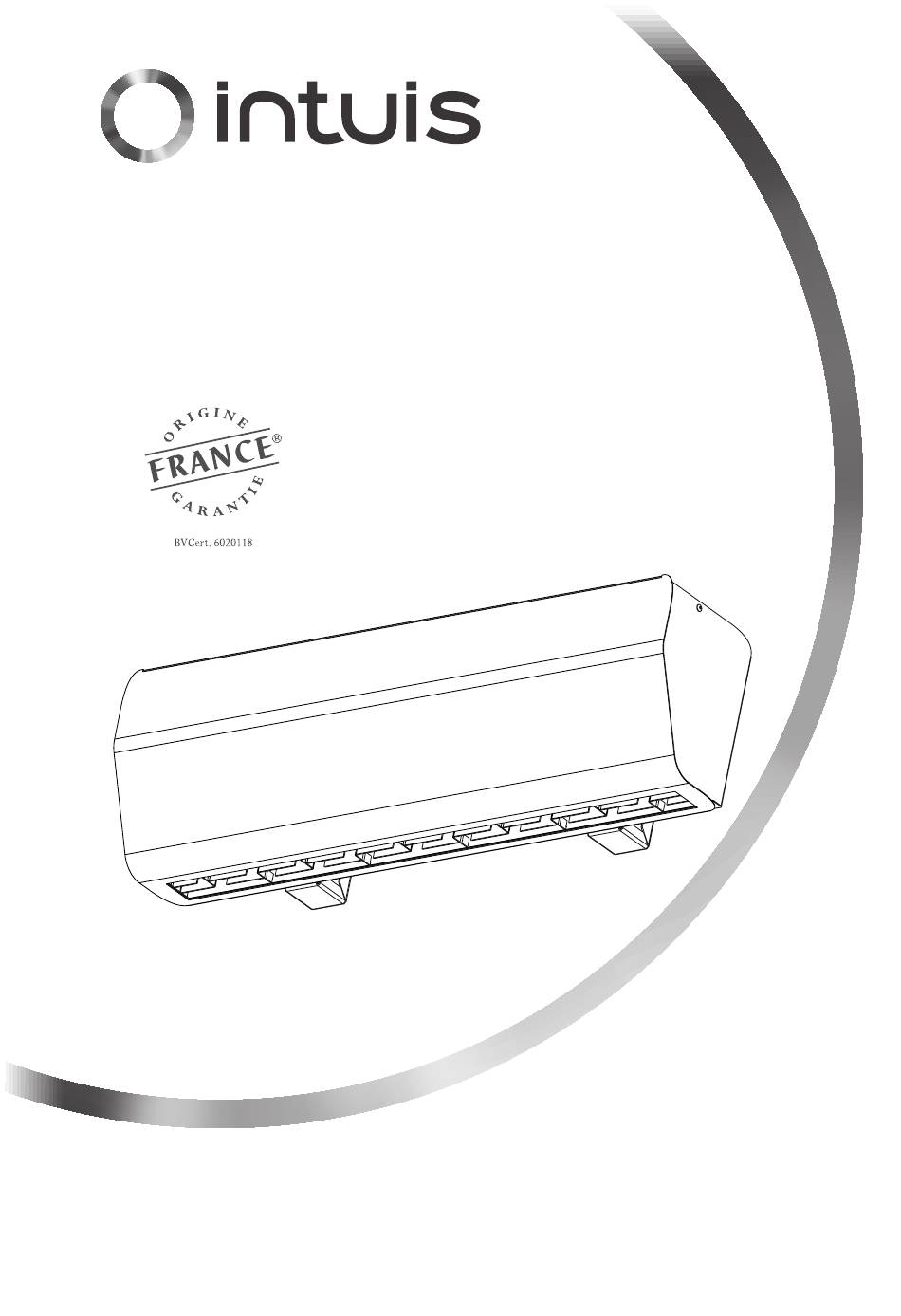

- Page 1 STOPAIR 2 COURT 3/6 Kw ECRAN THERMIQUE Ecran thermique NOTICE 421AA6606 A00...
- Page 2 France dans nos usines. AVANT PROPOS : - Vous venez d’acquérir le STOPAIR 2 COURT (3/6 kW) de Intuis et nous vous remercions de ce choix, témoignant ainsi de votre confiance. - Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction.
- Page 3 Lire attentivement la notice (*) d’installation et Sécurité d’utilisation, notamment les consignes ci-dessous. Caution, hot surface Attention surface très chaude. ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut prêter une atten- tion particulière en présence d’enfants et de personnes vulné- rables.
- Page 4 **- L’alimentation électrique de l’ap- Fig A pareil doit être réalisée via un disposi- tif de coupure omnipolaire conforme aux règles d’installation. - L’appareil ne doit pas être installé sous une prise de courant. - L’alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné...
- Page 5 MISE EN GARDE : Afin de réduire le risque d’incendie, les textiles, les rideaux, ou autres matérieux inflammable doivent se trouver à une dis- tance minimale de 1m de la sortie d’air de l’appareil. - L’appareil de chauffage doit être installé à 1,8m au moins au dessus du sol.
- Page 6 CARACTERISTIQUES Grande 230 Mono 37,5 3 / 6 256.2x898x234 230 Tri Petite 23,5 400 Tri + N 1 - CARACTERISTIQUES : pour le raccordement en 400Tri sans N, une alimentation 230V est nécessaire pour la commande 1 - CARACTERISTIQUES INSTALLATION PRINCIPE - Pour un fonctionnement optimal du rideau d’air, il est nécessaire lors du montage de veiller à...
- Page 7 FIXATION Plafond 27mm mini 27mm mini accroche par tiges filetées possible 780mm pour fixation plafond 350 mm mini du mur 495mm pour fixation murale (position largeur maxi) 350 mm mini du mur 375mm pour fixation murale (position milieu) 354,7mm pour fixation murale (position largeur mini) - Percer les trous suivants les positions indiquées sur le schéma ci-dessus en fonction de la position et du type d’accroche souhaité.
- Page 8 RACCORDEMENT ET BRANCHEMENT - L’installation des rideaux d’air doit être en conformité avec la norme en vigueur dans le pays d’installation (NFC 15-100 pour la France). - Les entrées de câbles se situent sur le dessus de l’appareil. - La section et la protection des conducteurs doivent être en rapport avec le tableau ci-dessous: 4,35 A 13,04 A...
- Page 9 - Les appareils sont livrés en Tri 400V + Neutre. - La carte électronique fonctionne en monophasé 230 V. - Les fils d’alimentation secteur se raccordent sur le bornier de raccordement en prenant soin de bien serrer les vis. - Pour les changements de tension, se conformer à la figure ci-dessous : T L1 Alimentation Alimentation...
- Page 10 CABLAGE Rep.A : Bornier moteur Rep.B : Bornier boîtier de commande Rep.C : Bornier contacteurs Rep.D : Bornier sécurités thermique Rep.E : Bornier alimentaion et communication Blanc Rep.D Rep.C Conforme à la directive : 2011/65/UE+2015/863...
- Page 11 FONCTIONNEMENT AVEC BOITIER DIGITAL LE BOITIER DE COMMANDE - Le boîtier de commande est équipé d’un afficheur qui permet de visualiser les diffé- rents modes de fonctionnement. - Il se raccorde à l’appareil avec seule- ment deux fils basse tension non pola- risés.
- Page 12 LE FONCTIONNEMENT MAÎTRE / ESCLAVE - En fonctionnement maître / esclave, un boîtier de commande peut commander jusqu’à 20 appareils dans un même local. Une communication optimisée - Le boîtier est raccordé à l’appareil par 2 fils basse tension non polarisés* et les appa- reils sont raccordés entre eux par un seul fil.
- Page 13 MONTAGE Montage en saillie sur un mur : - Le boîtier de commande est livré d’origine avec un adap- tateur mural qui permet le montage sur n’importe quelle paroi (Fig. 7): Fig. 7 1- Faire passer les 2 fils d’alimentation du boîtier de commande à travers le “trou 1” ou le “trou 2”...
- Page 14 Montage dans un boîtier d’encastrement mural standard: 1- Séparer le fond du boîtier de commande (C) de la façade (E) à l’aide d’un tournevis (Fig.9). - Faire passer les fils d’alimentation par l’ouver- ture prévue à cet effet sur le fond du boîtier (fig.9), puis visser le fond avec les 2 vis (D) sur Fig.
- Page 15 RACCORDEMENT - Le raccordement s’effectue selon le schéma ci-dessous : ATTENTION : avant toute mise en route du système, il est impératif de finir le bran- chement de toute l’installation, afin que la reconnaissance du mode de commande soit bien réalisée.
- Page 16 FONCTIONNEMENT AVEC BOÎTIER DE COMMANDE Mise en route : - Pour mettre en marche le boîtier de commande, appuyer sur la touche marche/arrêt L’écran s’allume. Fonctionnement en mode manuel : Sélection de l’allure de fonctionnement : Positionner la molette de réglage sur le mode souhaité : : Ventilation de l’air ambiant avec petite vitesse de ventilation : Ventilation de l’air ambiant avec grande vitesse de ventilation : Petite puissance de chauffe avec petite vitesse de ventilation...
- Page 17 Réglage du thermostat : Utiliser les touches “ ” ou “ - ” pour modifier le réglage du thermostat indexé de 1 à 9. Régler le boîtier sur 9 pour avoir un soufflage toujours chaud. S’il fait trop chaud dans le local, réduisez le réglage d’un index.
- Page 18 Défaut sonde : L’affichage EE apparaît en cas de problème avec la sonde de l’ appareil. L’installation s’ arrête tant que le problème persiste. Fonctionnement avec pilotage par fil pilote : Mise en route : Un programmateur (ordres GIFAM ou gestionnaire MDE) doit être relié sur la carte électro- nique de l’appareil maître (Entrée FP) .
- Page 19 CAS PARTICULIERS RACCORDEMENT AVEC THERMOSTAT MECANIQUE : RACCORDEMENT SANS COMMANDE: Borne N°3 - Si vous souhaitez utiliser le rideau d’air sans commande (pas de thermostat ni de boîtier électronique...), suivez la procédure ci dessous : - Ajouter un shunt entre la borne “AUX” du bornier de la carte électronique et la borne “...
- Page 20 5 - SECURITE THERMIQUE 5 - SECURITE THERMIQUE SECURITE THERMIQUE - Cet appareil est équipé d’une sécurité thermique à auto-maintien. En cas de fonctionnement anormal, la sécurité thermique arrête le fonctionnement de - Cet appareil est équipé d’une sécurité thermique à auto-maintien. En cas de l’appareil.
- Page 21 IMPORTANT : Les caractéristiques de l’appareil sont indiquées sur l’étiquette signalétique, collée sur le dessus de l’appareil, près des entrées de câbles. UF N°0412 ED XXXXXX STOPAIR P Tot : 6105W Semaine 30/22 Ind.00 Année de fabrication OF N°0000000 CHAUFFAGE P : 6000W TENSION 230V...
- Page 22 NOTES...
- Page 23 NOTES...
- Page 24 Le Groupe Muller et ses marques professionnelles sont devenus www.intuis.fr service-consommateur@intuis.fr service-client@intuis.fr service client : +33 (0)9 78 45 10 26...
