Notice d'utilisation

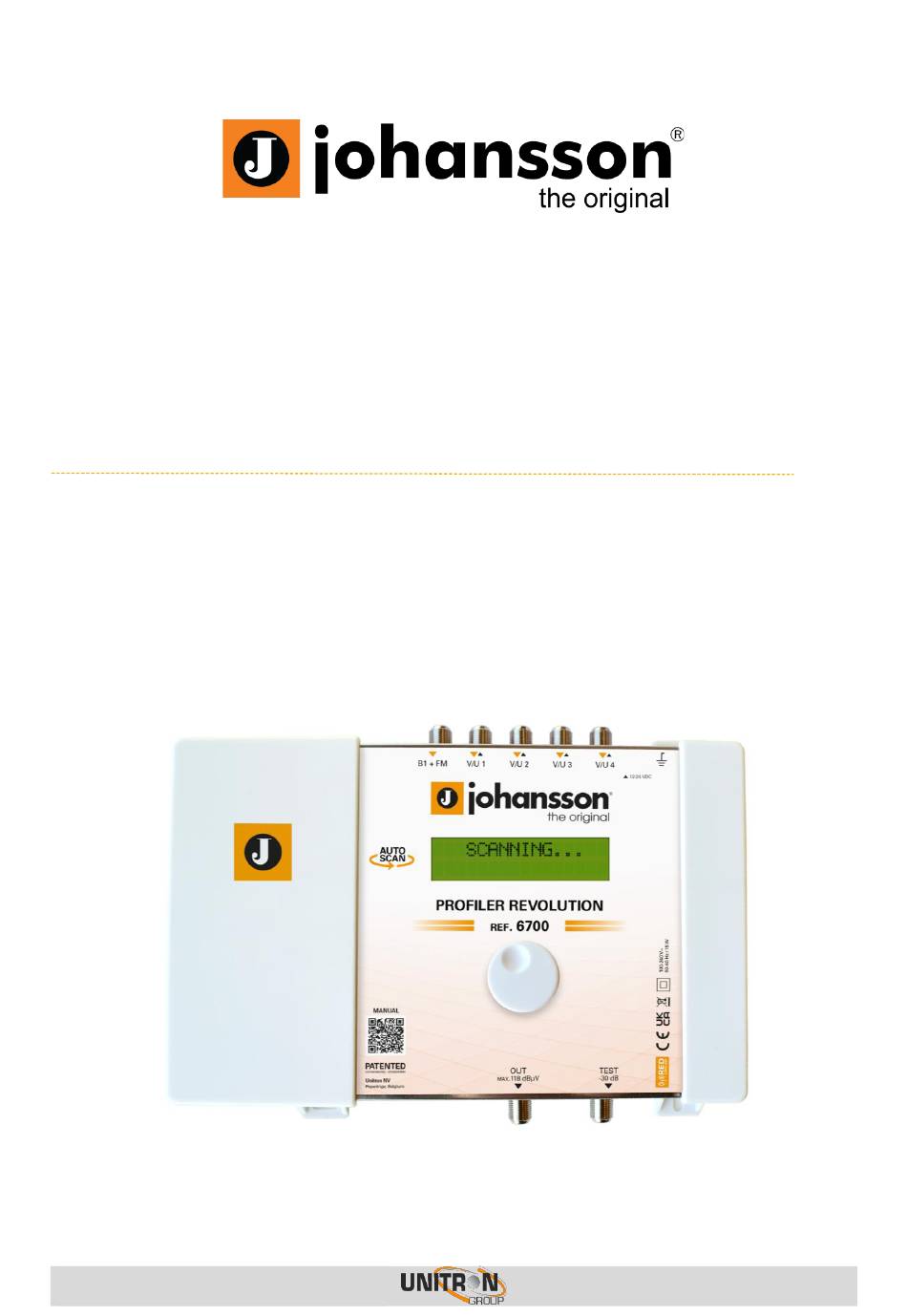

PROFILER REVOLUTION
Réf. 6700
TECHNOLOGIE BREVETEE
SW Version 1.9.0

Publicité

loading

Sommaire des Matières pour Unitron johansson PROFILER REVOLUTION 6700

  • Page 1 Notice d’utilisation PROFILER REVOLUTION Réf. 6700 TECHNOLOGIE BREVETEE SW Version 1.9.0...
  • Page 2 Aucune partie de ce manuel ne peut être copiée, reproduite, transmise, transcrite ou traduite dans toute autre langue sans permission. Unitron se réserve le droit de modifier les spécifications du matériel et des logiciels décrits dans ce manuel à tout moment.
  • Page 3 PROFILER REVOLUTION (REF. 6700) 1. I NTRODUCTION 1.1. Description Le Profiler Revolution Johansson est un filtre-amplificateur programmable très facile à utiliser. Cet amplificateur permet d’optimiser les signaux terrestres VHF/UHF et BI/FM provenant de différentes antennes dans le but de transmettre des images de haute qualité. Ce produit de dernière technologie n’a pas d’équivalent sur le marché...
  • Page 4 PROFILER REVOLUTION (REF. 6700) • 1 x Cordon secteur (180 cm) 1.4. Installation 1.5. Branchement • Important: Monter l’appareil en position verticale sur la paroi dans un endroit bien aéré et laisser un espace minimum de 15 cm autour du produit afin de garantir une ventilation maximale •...
  • Page 5 PROFILER REVOLUTION (REF. 6700) 2. C ONFIGURATION Cette section décrit la configuration du Profiler Revolution. Utiliser le bouton poussoir/rotatif pour naviguer dans le menu. Son fonctionnement est intuitif et très facile. Le tableau ci-après indique les fonctions : Appuyer sur le bouton 2s pour entrer dans la configuration de base.
  • Page 6 PROFILER REVOLUTION (REF. 6700) EMISE A ZERO ET SELECTION PAYS ZONE Avant de commencer la configuration, vérifier que la sélection du pays est correcte. Débrancher le produit, maintenir le bouton appuyé et rebrancher le produit au secteur. Relâcher le bouton lorsque l’afficheur indique “RESET FINISHED” (remise à zéro terminée).
  • Page 7 PROFILER REVOLUTION (REF. 6700) Parfois, il peut y avoir des multiplex sur la même fréquence provenant de différentes antennes, par exemple, C40 est détecté sur l'entrée 1 et l'entrée 2. DUPLICATCH = Lorsque la fonction est activée ON, le signal le plus faible des canaux identiques est transposé...
  • Page 8 PROFILER REVOLUTION (REF. 6700) AFFICHAGE EXPLICATION Jusqu'à 6 canaux peuvent être ajoutés à la fois. Appuyer ADD CHANNEL et sélectionner le canal à recevoir. Appuyer pour confirmer. En changeant la seconde valeur, vous déplacez le canal de sortie. Appuyer pour confirmer. Autres exemples: Pour ajouter CH5 et convertir en CH6, sélectionner:...
  • Page 9 PROFILER REVOLUTION (REF. 6700) OUR SUPPRIMER CANAL OU LES BI CANAUX POSITIONNER LA FLECHE SUR LE CANAL ET APPUYER SUR LE BOUTON PENDANT SECONDES AFFICHAGE EXPLICATION SUPPRIMER UN CANAL : Positionner la flèche sur le canal et appuyer 3 secondes pour le supprimer.
  • Page 10 PROFILER REVOLUTION (REF. 6700) AVANCES (ADVANCED) ARAMETRES AFFICHAGE EXPLICATION La langue de l’affichage est en Anglais ou en Italien. Appuyer REGION pour vérifier dans quel pays le Profiler Revolution est configuré. Pour changer le pays, il faut faire une remise à zéro. Voir les instructions ci-dessus (cfr.
  • Page 11 PROFILER REVOLUTION (REF. 6700) QUITTER (EXIT) ARAMETRES AFFICHAGE EXPLICATION LOCK (blocage) : L’amplificateur peut être bloqué par un code de sécurité afin d’interdire la programmation à toute personne non autorisée. Sélectionner LOCK, SET LOCK CODE. Choisir un code. Appuyer pour valider, l’appareil s’éteint. Pour entrer à...
  • Page 12 PROFILER REVOLUTION (REF. 6700) 3. C ARACTERISTIQUES ECHNIQUES Entrées 4 VHF/UHF + 1 BI/FM Sorties 1 (BI/FM-VHF-S-UHF) + 1 Test Gamme de fréquences BI/FM : 47 -108 VHF : 174-240 UHF : 470-862 Protection LTE automatique 694-OFF Niveau d’entrée dBµV BI/FM : 37-77 VHF : 37* -109 UHF : 37* -109...
  • Page 13 PROFILER REVOLUTION (REF. 6700) 4. S CHEMA DE PRINCIPE...
  • Page 14 PROFILER REVOLUTION (REF. 6700) 5. C ONSIGNES DE SECURITE Lire attentivement ces instructions avant le branchement au réseau électrique. Afin d’éviter tout risque d’incendie, court-circuit ou de choc électrique : • Ne pas exposer l’appareil à la pluie ou à l’humidité. •...
  • Page 15 6. C ONDITIONS DE GARANTIE Unitron N.V. garantit le produit comme étant exempt de défauts de matériau et de fabrication pour une période de 24 mois à compter de la date de production indiquée sur le produit. Voir la remarque ci-dessous.
  • Page 16 PROFILER REVOLUTION (REF. 6700) UNITRON NV Frankrijklaan 27 B-8970 Poperinge Belgium T +32 57 33 33 63 sales@unitrongroup.com www.unitrongroup.com...
