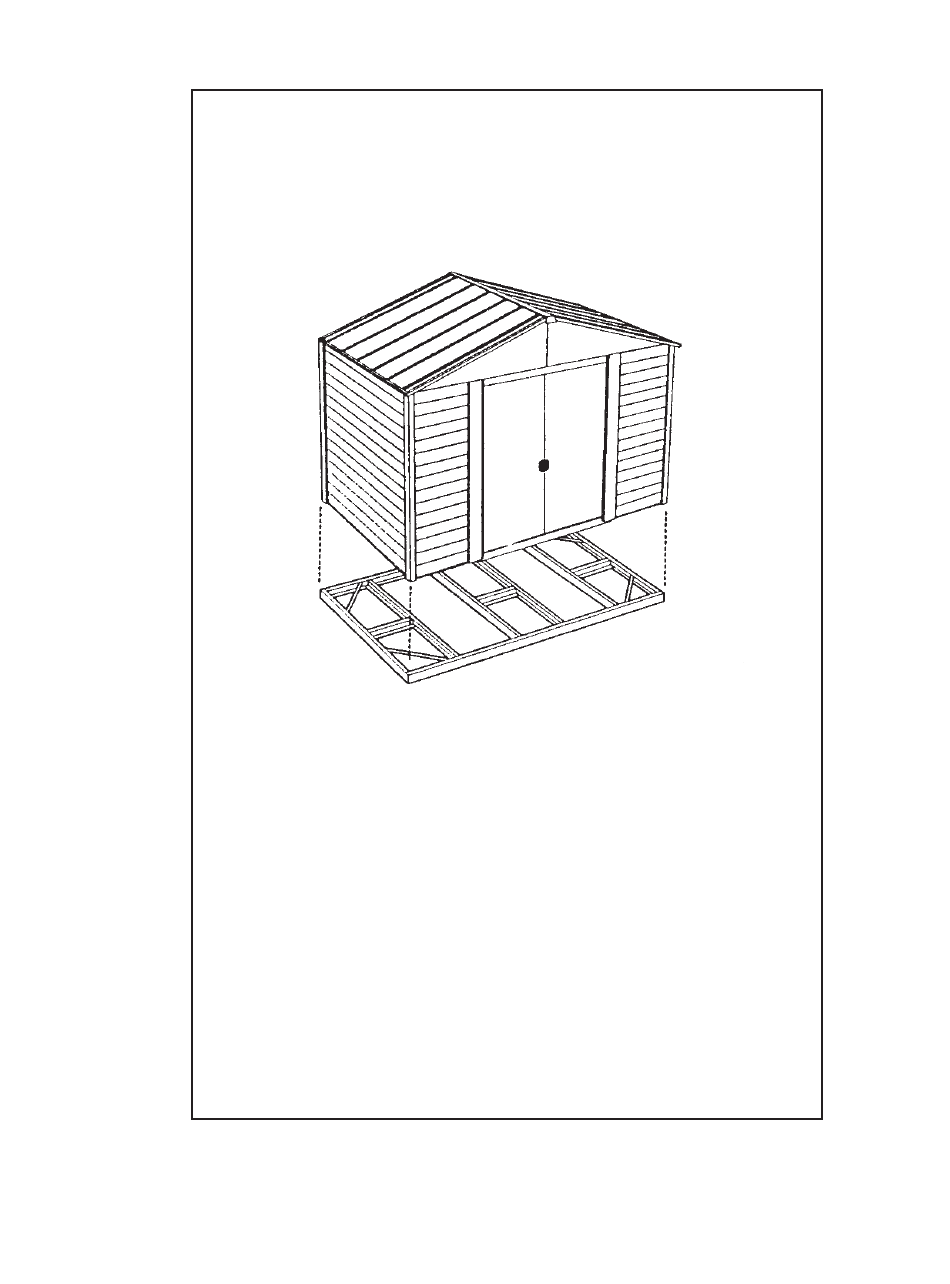

- Page 1 AAB01 Spacemaker FDN104 FOUNDATION UNIT / ÉLÉMENT DE FONDATION / UNIDAD DE CIMENTACIÓN English Instructions Pages 2 - 7 Instructions en français Pages 8 - 13 Instrucciones en español Páginas 14 - 20 15-0620804 08/04...
- Page 2 élément de fondation, veuillez vous adresser directement à l'usine. communiquez pas avec votre détaillant; il n'est pas en mesure de répondre à vos demandes. Communiquez avec le Service à la clientèle, Spacemaker Limited, 3069 Wolfedale Road, Mississauga (Ontario) Canada L5C 1V9, ou téléphonez au 1-800-851-1085.
- Page 3 OUTILS NÉCESSAIRES AAB09 a. Bêche ou pelle b. Niveau de grande dimension c. Ruban à mesurer de 3 - 4m (12 - 16 pi) d. Tournevis Phillips n° 2 (tête magnétique recommandée) e. Petite clé à molette f. Perceuse électrique (et rallonge électrique) g.
- Page 4 Placez les quatre (4) sous-sections FL07 à l'intérieur du cadre principal de votre fondation. À l'aide de boulons et d'écrous, fixez sur le dessus des sections les quatre (4) sections FL07 en place. Remarque: Le côté ouvert des profilés doit être orienté...
- Page 5 AAB10 Fig. N° 5 Dans le cas d'un plancher en béton, suivez les directives n°11 à n°19. Dans le cas d'un plancher en contreplaqué, suivez les directives n°20 à n°24. PLANCHER EN BÉTON Creusez le site à une profondeur de 20cm (8po). REMARQUE: Le trou creusé de la fondation (fouille) doit être légèrement plus petit que le cadre extérieur de l'élément de fondation.
- Page 6 6,3mm (1/4po) déjà percés dans ces pièces. Utilisez vos dispositifs d'ancrage ou la Trousse d'ancrage pour fondation Spacemaker. II n'est pas nécessaire d'utiliser les supports 21F fournis dans votre ensemble avec les planchers de béton. Cependant, vous pouvez les utiliser comme dispositif d'ancrage supplémentaire, au besoin.
- Page 7 risquent de nuire au fonctionnement des portes coulissantes de votre remise. Fixez les traverses inférieures avant et la rampe d'entrée au cadre de votre fondation à l'aide de boulons et d'écrous en vous servant des trous de fixation percés dans le cadre de la fondation, dans les traverses inférieures avant et dans la rampe d'entrée.
- Page 8 174 cm 68 1/2" 146.4 cm 57 5/8" FL04 FL05 ENTRANCE/ ENTRÉE/ ENTRADA FL03 FL02 FL02 FL05 FL04 45.4 cm 17 7/8" 61.8 cm 64.3 cm 61.8 cm 64.3 cm 46.4 cm 25 5/16" 24 5/16" 25 5/16" 18 1/4" 24 5/16"...
