En le posant, veiller à ce que le bouchon à déclic
s'enclenche avant de lâcher la batterie.

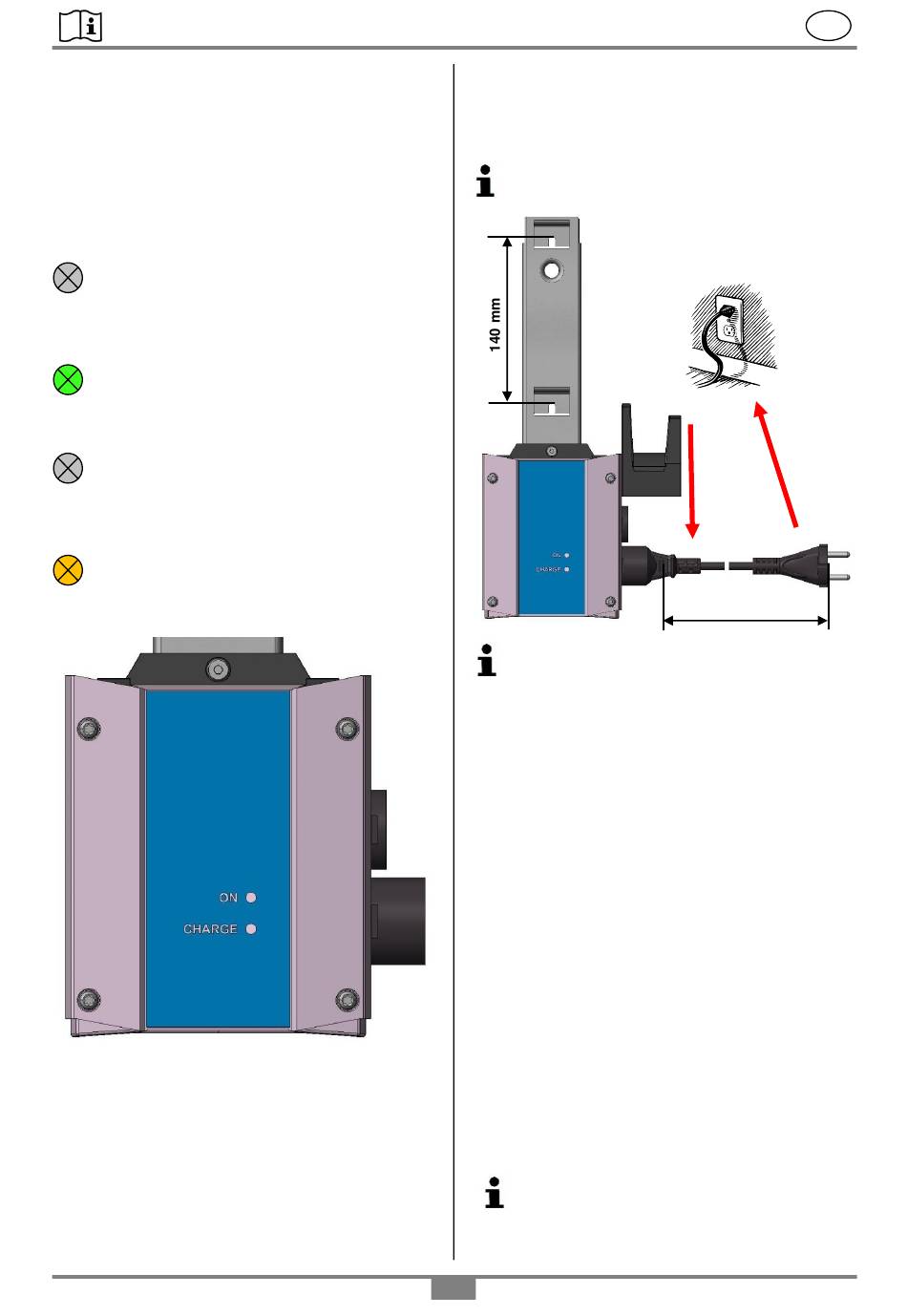

10.2 Chargeur mural

Le chargeur mural compris dans la livraison est
équipé de deux LED. Ces dernières indiquent le ni-
veau de charge et l'alimentation électrique.
Indication
LED 1 « MARCHE » éteinte :
Le câble d'alimentation n'est pas inséré
dans la prise. Aucune alimentation élec-
trique.
LED 1 « MARCHE » verte :
Si la LED s'allume en « vert », le chargeur
mural est opérationnel.
LED 2 « CHARGE » éteinte :
Aucune batterie ne se trouve dans le char-
geur ou la batterie est complètement re-
chargée.
LED 2 « CHARGE » orange :
Si la LED s'allume en « orange », le char-
geur mural recharge la batterie.
Montage du chargeur mural
Le chargeur mural est suspendu verticalement aux
2 encoches sur la plaque de montage. La distance
entre les trous est de 140 mm. Veiller à choisir le
raccord vissé adapté au type de mur auquel le char-
geur mural doit être monté.
Veiller à n'endommager aucune des conduites se
trouvant dans le mur lors du montage.
1
2
REBOTEC décline toute responsabilité pour les
dommages résultant du montage du chargeur. Veil-
ler à ce que la longueur du câble d'alimentation soit
suffisante (env. 3 m) avant le montage.
Le poids du chargeur mural et de la batterie est
d'environ 4 kg.
Au ralenti (sans batterie à recharger), le char-
geur mural a une puissance de 1,3 watt. Pour
économiser de l'électricité, débrancher la fiche
après chaque processus de charge.
Une fois le chargeur monté, pousser le capuchon
(A) sur le câble. Le chargeur mural est maintenant
opérationnel.
Suivant le niveau de charge des batteries, le pro-
cessus de charge peut prendre jusqu'à 4 heures.
La durée du processus de charge dépend de la ten-
sion secteur. Si le processus de charge dure plus
de 6 heures (pour une tension secteur de 230 V), la
batterie ou le chargeur est défectueux.
10.3 Unité de commande
L'unité de commande est équipée d'une fonction ar-
rêt d'urgence (A) et d'un abaissement d'urgence
électrique. Ainsi, le système peut être éteint via l'in-
terrupteur d'arrêt d'urgence en cas d'urgence ou
l'entraînement linéaire peut être replié via la fonc-
tion d'abaissement d'urgence.
Pour actionner un abaissement d'urgence, appuyer
avec un stylo (par ex. un stylo plume) dans la zone
B, sur le bouton.
Pour garantir les classes de protection (IPX5
& IPX6), tous les composants électriques doi-
vent être assemblés ensemble et aucun des rac-
cords (C) ne doit être ouverts.
- 9 -
FR
A
Env.
3 000 mm
