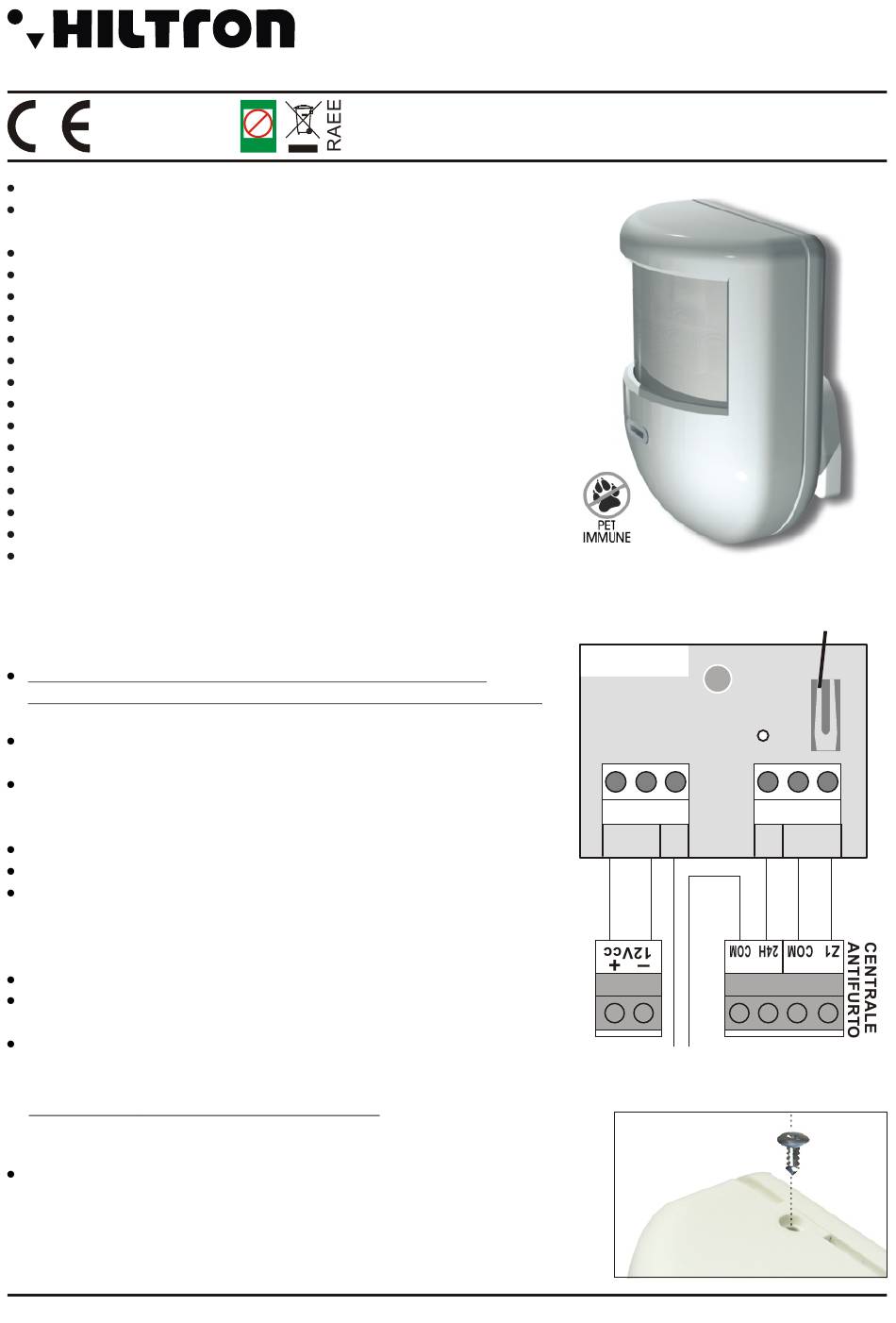

Hiltron security IR12PET Guide Rapide

security
Made in Italy
BT2014/35/UE
EMC2014/30/UE
Capteur pyroélectrique à double élément
PET IMMUNE : limite les fausses alarmes dues à la
présence de animaux de compagnie
Complet avec joint anti-désorientation
Inviolable protection anti-ouverture
Tension d'alimentation nominale 13 Vdc ±5 %
Absorption maximale 20 mA
Faisceaux de lentilles 2
Angle de couverture avant (PIR) H : 85° ; V : 60°
Couverture maximale 10m
LED de signalisation non excluable
Sorties relais statiques NC 100 mA, 50 Vdc max.
Temps de stabilisation initial 60"
Température de fonctionnement +5°C ÷ 40°C
Niveau de sécurité 1
Classe environnementale 2
Dimensions (LxHxP) 59x80x52mm
Conforme aux normes CEI EN 50131-1
INSTALLATION
Le détecteur doit être installé en position verticale par
rapport au mur, à une hauteur de 2,1 m en position verticale
par rapport au mur.
Fixez la base du joint au mur après avoir percé et posé le
bouchon.
Assurez-vous que la base du joint est fixée de manière
fiable, en vérifiant que la surface du mur est lisse et non
soumise à des vibrations.
Ouvrez le détecteur et fixez la base au joint.
Serrez la vis dans le joint après avoir orienté le détecteur.
Ne dirigez pas le détecteur vers des objets susceptibles de
produire des changements rapides de température tels que
des radiateurs, des radiateurs électriques, des climatiseurs,
des flammes nues, etc.
Évitez également de les installer à proximité.
Ne masquez pas partiellement ou complètement le champ
de vision du détecteur.
Réalisez les branchements selon le schéma ci-contre.
ATTENTION: Ne touchez pas le capteur pyroélectrique
avec vos doigts!
Fermez le détecteur et insérez la vis de sécurité comme
indiqué sur la figure
Lead free
Pb
RoHS
compliant
Détecteur infrarouge passif PET IMMUNE
IR12PET
+ 12V -
En série
à la ligne
IR12PET
TAMPER
T T C NC
24h
1
