Retirez l'appareil existant et connectez l'interrupteur détecteur d'humidité
Remarque : L'interrupteur détecteur d'humidité est destiné uniquement aux emplacements unipolaires. Ne pas l'utiliser dans des circuits en va-et-vient ou à
emplacements multiples.

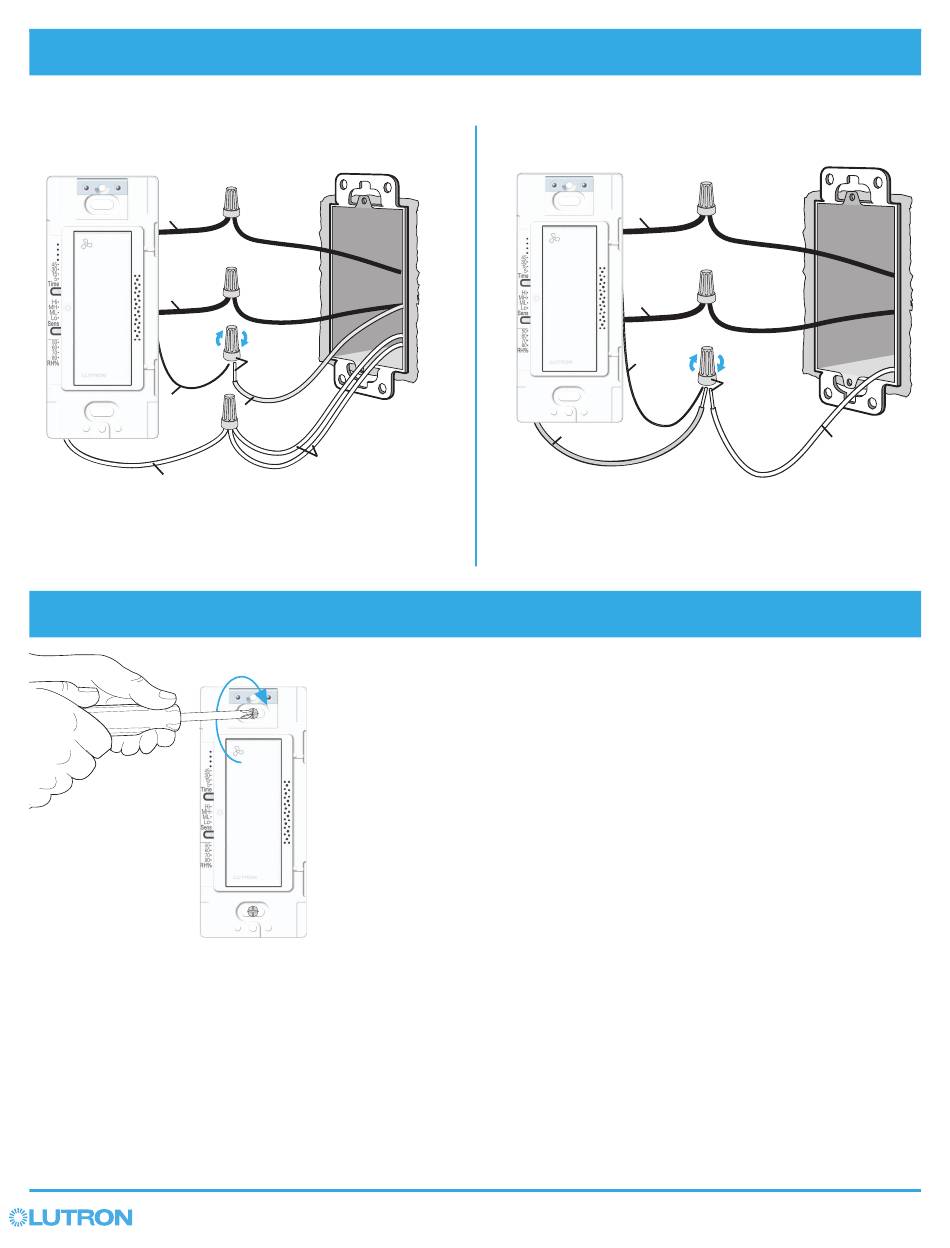

A. Si le neutre EST présent dans le boîtier électrique : Retirez la gaine verte,
connectez le fil blanc au neutre.
Noir
Noir
Fil dénudé
Fil blanc (gaine
verte retirée)
Remarques :
• Les couleurs des fils dans le boîtier électrique peuvent varier.
• Les fils noirs sortant de l'interrupteur détecteur d'humidité
sont interchangeables.
4
Installer l'interrupteur avec les vis fournies
Insérez et
tournez
pour serrer
Fil de terre
(dénudé ou vert)
REQUIS
Fil(s) de neutre
blanc(s)
MS-HS3
B. Si le neutre N'EST PAS présent dans le boîtier électrique : Connectez
le fil à gaine verte à la terre.
Fil à gaine verte
Remarque : Les fils noirs sortant de l'interrupteur détecteur
d'humidité sont interchangeables.
2
Noir
Noir
Fil dénudé
Insérez et
tournez pour
serrer
N° de pièce 0302184 Rév. A
Fil de terre
(dénudé ou vert)
REQUIS
03/2025
