SmartGuard-63A-(S0, AUS0)
Manuel de l'utilisateur

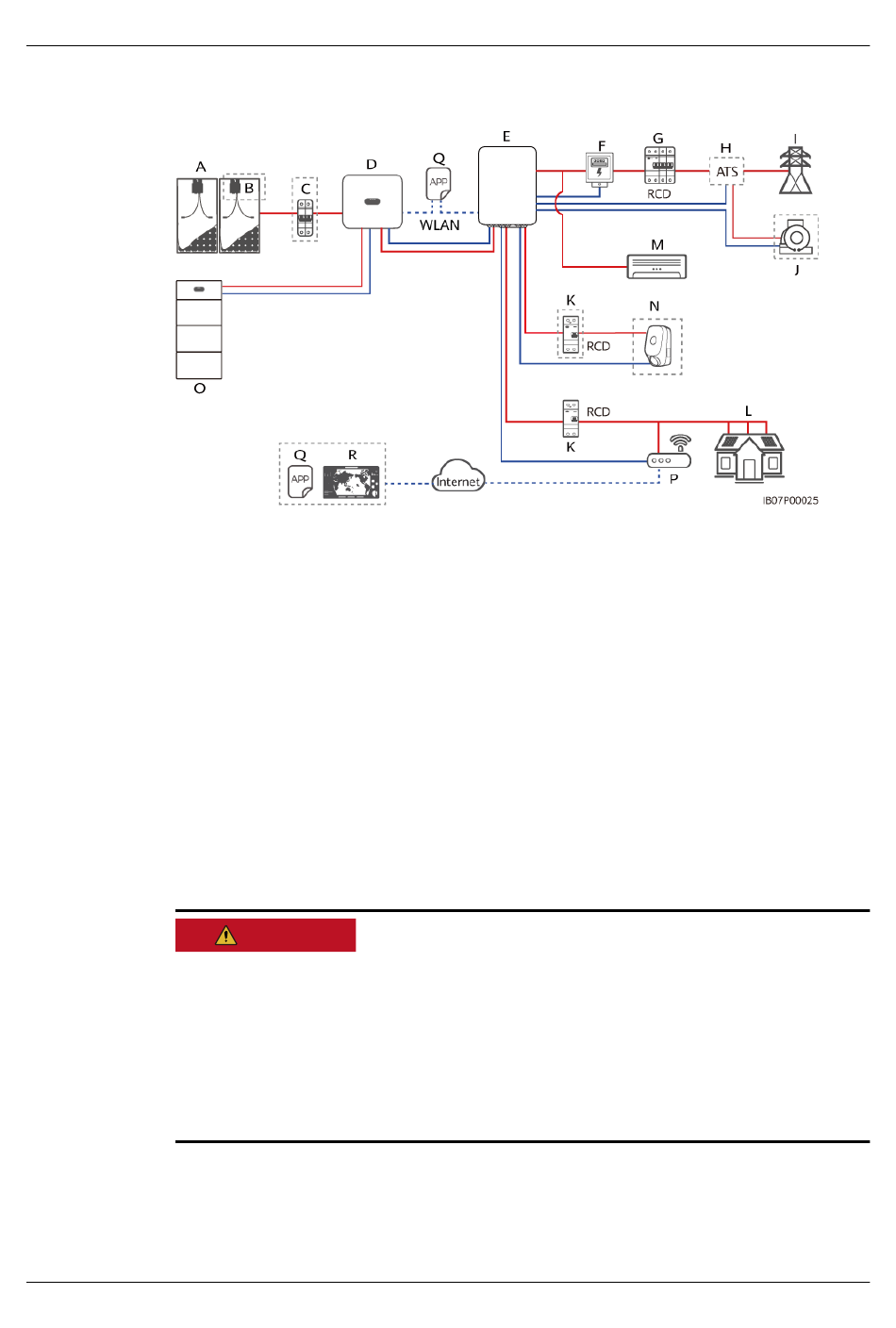

Figure 2-5 Mise en réseau avec certaines charges connectées au SmartGuard (composants
optionnels indiqués par des cadres en pointillés)
(A) Branche PV
(D) Onduleur
(G) Disjoncteur principal
(J) Générateur
(M) Charge non connectée
au SmartGuard
(P) Routeur
l Un RCD doit être installé avant la charge de secours. Pendant le fonctionnement hors
l Il faut installer le disjoncteur principal avec la fonctionnalité de protection contre les
Édition 04 (30-10-2024)
D ANGER
réseau, le disjoncteur principal n'offre pas de protection. Des fuites électriques des charges
peuvent entraîner des chocs électriques. Le courant de fuite nominal doit être supérieur ou
égal au nombre d'onduleurs multiplié par 100 mA.
fuites. Le courant de fuite nominal doit être supérieur ou égal au nombre d'onduleurs
multiplié par 100 mA.
Copyright © Huawei Digital Power Technologies Co., Ltd.
(B) Smart PV Optimizer
(E) SmartGuard
(H) ATS
(K) Dispositifs de courant
résiduel (RCD)
(N) Charge sans sauvegarde
(Q) Application FusionSolar
2 Description du produit
(C) Commutateur CC
(F) Compteur électrique
(I) Réseau électrique
(L) Charge de secours
(O) Batterie
(R) FusionSolar Smart PV
Management System
(SmartPVMS)
18
