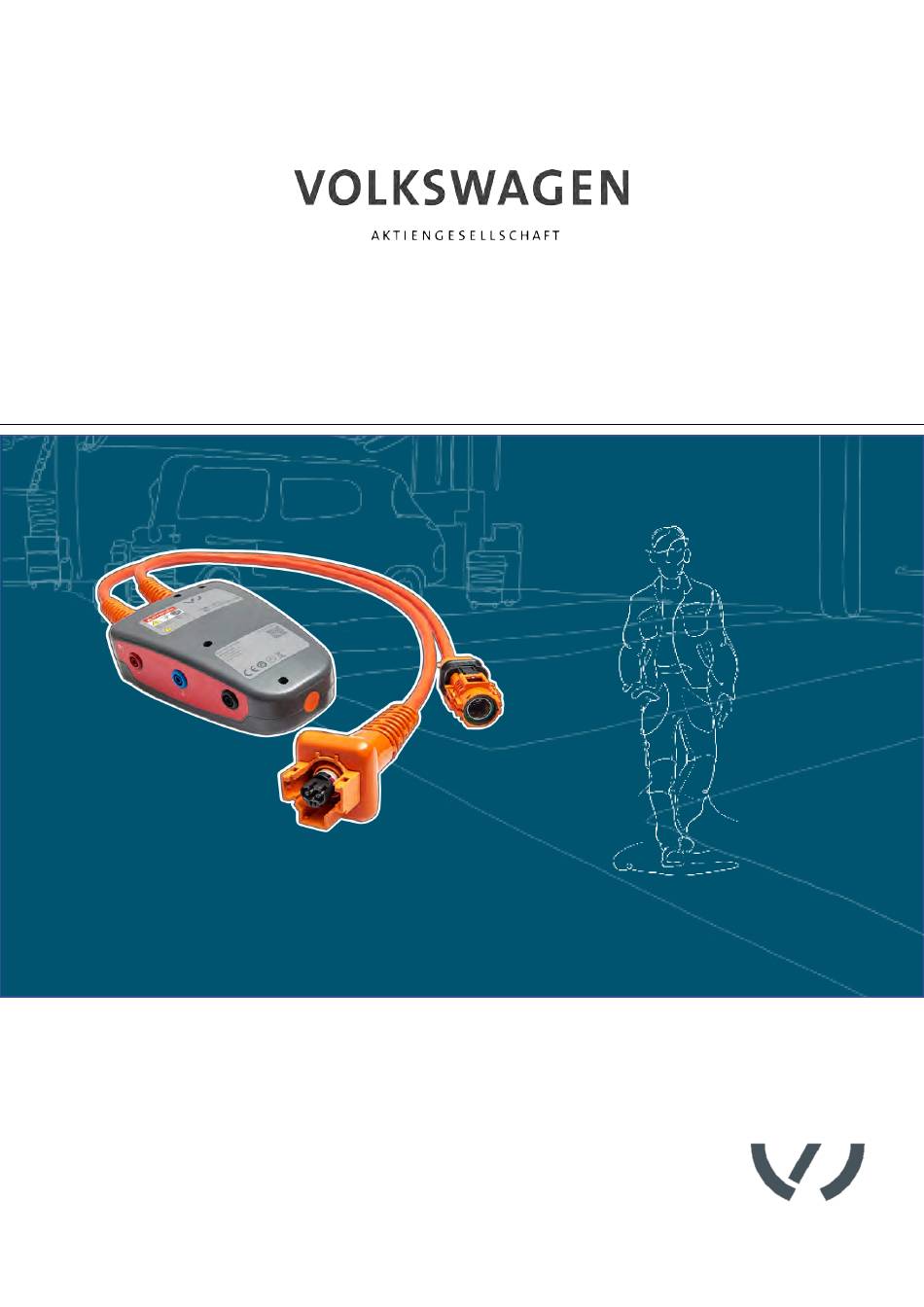

- Page 1 A d a p t a t e u r d e t e s t h a u t e t e n s i on V A S 6 5 5 8 A / 3 0 11.VW.2210.1847_BA_V05_FR VAS 6558A/30...
- Page 2 Internet. Les images CAO de produits et les photos de produits proviennent du fabricant. Le matériel graphique présentant le produit en cours de fonctionnement est fourni avec une référence à une source. 11.VW.2210.1847_BA_V05_FR VAS 6558A/30...
- Page 3 Exigences à l’attention du groupe cible Obligations de l’exploitant DESCRIPTION DU PRODUIT Étendue de la livraison Composition Symboles et raccordements Schéma électrique Données techniques UTILISATION Mise en service Débranchement des connexions enfichables Nettoyage Stockage et transport Élimination Maintenance AIDE Garantie Service client 11.VW.2210.1847_BA_V05_FR VAS 6558A/30...
- Page 4 STODIA GmbH. Grâce à son expérience dans le développement de logiciels et de matériel, la société STODIA GmbH est toujours un partenaire fiable à vos côtés, du prototype à la production en série – MADE IN GERMANY. 11.VW.2210.1847_BA_V05_FR VAS 6558A/30...
- Page 5 Ce mode d’emploi est uniquement valide pour le produit suivant : Numéro d’article : 22101847 Désignation : Adaptateur de test haute tension VAS 6558A/30 Niveaux d’alerte Ce chapitre vous informe quant aux niveaux d’alerte que vous trouverez dans ce mode d’emploi. DANGER Le non-respect de la consigne de sécurité...
- Page 6 N’utilisez que les connecteurs côté véhicule qui sont spécifiés par le constructeur du véhicule dans le cadre du dépannage guidé. Les constructeurs automobiles dans le sens de ce mode d’emploi sont exclusivement des constructeurs de véhicules du groupe Volkswagen. Toute autre utilisation est interdite. Exigences à l’attention du groupe cible Seul du personnel spécialisé...
- Page 7 L’exploitant est également responsable du respect des points suivants : • L’adaptateur de test se trouve en permanence en parfait état et sans défaut. • Les délais de contrôle réguliers de l’adaptateur de test doivent être respectés et consignés. 11.VW.2210.1847_BA_V05_FR VAS 6558A/30...
- Page 8 (1) Coffret de transport (2) Adaptateur de test haute tension (3) Clé USB avec modes d’emploi Composition Composition du produit : (1) Connecteur (2) Douilles de contrôle (voir schéma électrique) (3) Prise de raccordement 11.VW.2210.1847_BA_V05_FR VAS 6558A/30...
- Page 9 CAT II Umax = 600V norme CEI 61010-31. La tension nominale respective s’oriente sur la catégorie de CAT III Umax = 300V mesure. Code QR pour accéder à la documentation du produit sur des appareils terminaux mobiles. 11.VW.2210.1847_BA_V05_FR VAS 6558A/30...
- Page 10 FR | Description du produit Le produit dispose des prises de raccordement suivantes : Raccord Fonction Douille de terre Douille positive Douille négative Schéma électrique 11.VW.2210.1847_BA_V05_FR VAS 6558A/30...
- Page 11 80 % jusqu’à 31 °C, max. 85 % diminuant linéairement jusqu’à 50 % à 40 °C Degré de salissure Condensation Non autorisée. Humidité de l’air relative maximale admissible 60 %, en présence de gaz / d’air corrosif. 11.VW.2210.1847_BA_V05_FR VAS 6558A/30...
- Page 12 Branchez la prise de raccordement au connecteur débranché de la connexion à inspecter. Verrouillez le raccordement. Raccordez le module de mesure haute tension à l’adaptateur de test haute tension conformément au dépannage guidé. Vous pouvez maintenant réaliser les mesures conformément au dépannage guidé. 11.VW.2210.1847_BA_V05_FR VAS 6558A/30...
- Page 13 Les connexions enfichables disposent d’un verrouillage automatique. Afin de débrancher la connexion enfichable respective : Appuyez sur la languette (bleue) et maintenez-la enfoncée. Retirez la sécurité. Appuyez sur la languette (orange) et maintenez-la enfoncée. Tirez sur la connexion enfichable pour la débrancher. La connexion enfichable est débranchée. 11.VW.2210.1847_BA_V05_FR VAS 6558A/30...
- Page 14 Respectez les consignes de sécurité ! Les exigences nationales et locales concernant le contrôle régulier doivent être respectées ! Vérifiez le bon fonctionnement du produit à des intervalles de 24 mois au maximum. Contactez le fabricant pour un contrôle du fonctionnement professionnel. 11.VW.2210.1847_BA_V05_FR VAS 6558A/30...
- Page 15 En cas de questions concernant le produit, veuillez toujours indiquer le numéro d’article et, si disponible, le numéro de série. Vous trouverez les deux numéros sur le produit. STODIA GmbH Technologie de stockage & de diagnostic Im Freitagsmoor 45 D-38518 Gifhorn Téléphone : +49 (0) 5371 / 945 93 96-0 service@stodia.de www.stodia.de 11.VW.2210.1847_BA_V05_FR VAS 6558A/30...
- Page 16 Société anonyme Volkswagen K-GVO-LW Service après-vente du groupe – Service du groupe Littérature et systèmes Équipement de l’atelier Boîte postale 011/4915 D-38442 Wolfsburg Pour utilisation interne uniquement Sous réserve de modifications techniques Version 01/2024 11.VW.2210.1847_BA_V05_FR VAS 6558A/30...
