Microphone Bluetooth
Canal arrière Droit (Rouge)
Canal arrière gauche (Blanc)
Canal avant droit (Rouge)
Canal avant gauche (Blanc)
Ligne aux gauche (Blanc)
Ligne aux droite (Rouge)
Subwoofer
Entrée Camera (Mauve)
Entrée Video (Jaune)
Sortie Video (Jaune)
Connecteur à l'antenne radio
Remarques sur le câblage:
Sortie PréAmp/Subwoofer
La sortie préamp audio Subwoofer (noir avec RCA vert) est active dans tous les modes audio.
Entrée caméra arrière
Une caméra de vision arrière (non incluse) peut être utilisée avec l'entrée de caméra. Reportez-vous à la page 29
pour plus de détails.
Connexion d'un iPod/iPhone
Pour lire de la musique à partir d'un périphérique iPod/iPhone, connectez le câble de connexion pour iPod inclus
au DV704Bi. Une fois connecté, la lecture commence automatiquement.
Note:
Lors du remplacement d'un fusible, assurez-vous d'utiliser les bons calibre et intensité. L'utilisation d'un fusible
incorrect pourrait endommager appareil. Le DV704Bi utilise (1) fusible 15 amp ATC mini style situé à l'arrière de
l'appareil.

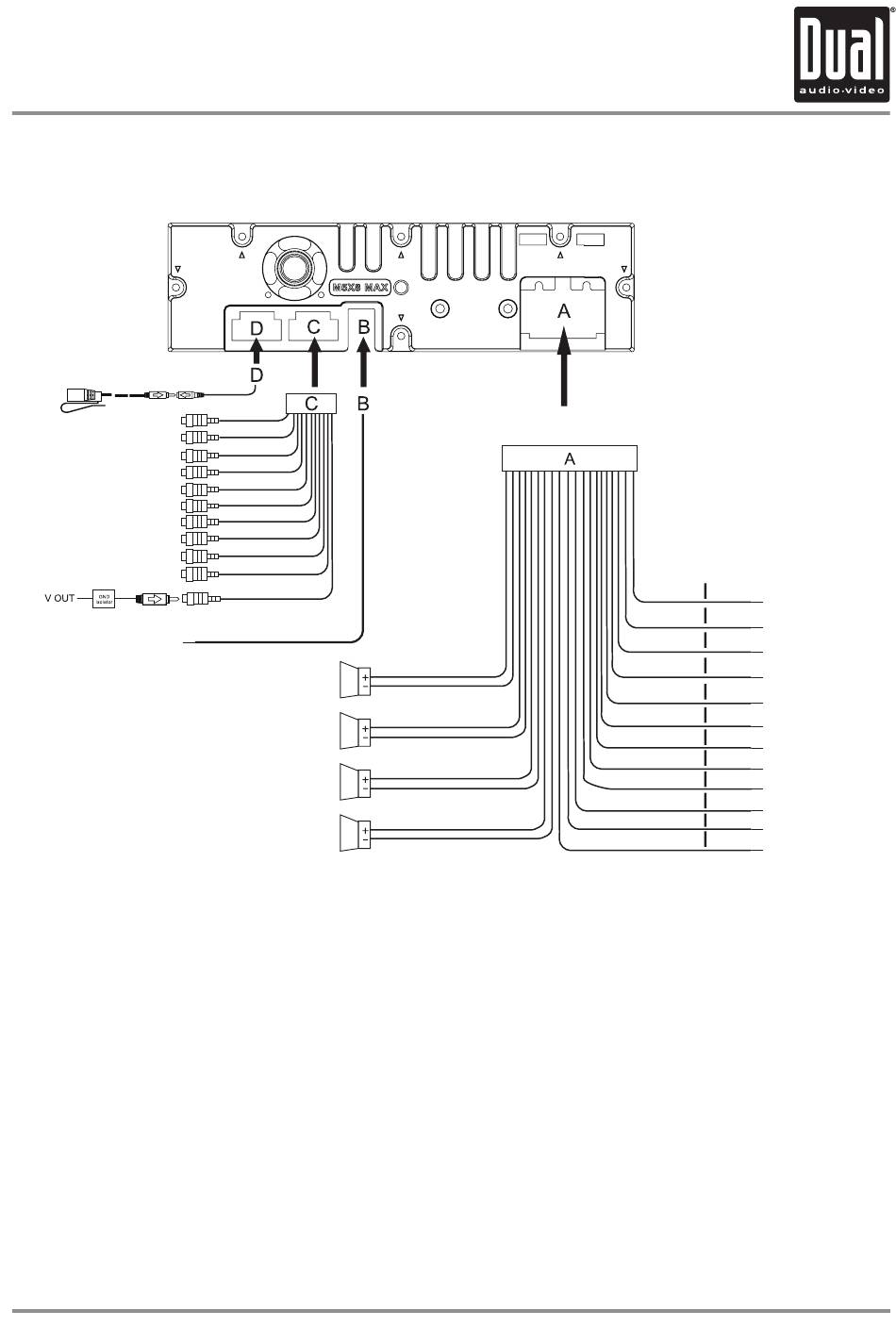

Schéma de câblage - Entrées/Sorties
Câble RCA
Gris
Gris
Brun
Brun
Noir
Noir
Noir
Noir
Noir
Gris
Gris
Haut-parleur avant
Canal gauche
Haut-parleur arrière
Canal gauche
Haut-parleur arrière
Canal droit
Haut-parleur avant
Canal droit
DV704Bi
Unité principal
Blanc
Blanc/Noir
Vert
Vert/Noir
Mauve
Mauve/Noir
Gris
Gris/Noir
INSTALLATION
Rose
Frein
Orange
Caméra (B+)
Bleu/Blanc
Silence
Brun
Volant SWC1
Brun/Noir
Volant SWC 2
Bleu/Noir
Contrôle ampli
Bleu
Antenne alimentation
Orange/Noir
Commande Lumières
Rouge
Commutateur d'allumage (B+)
Noir
Terre (B-)
Jaune
Batterie
Noir
Volant SWC-GND
