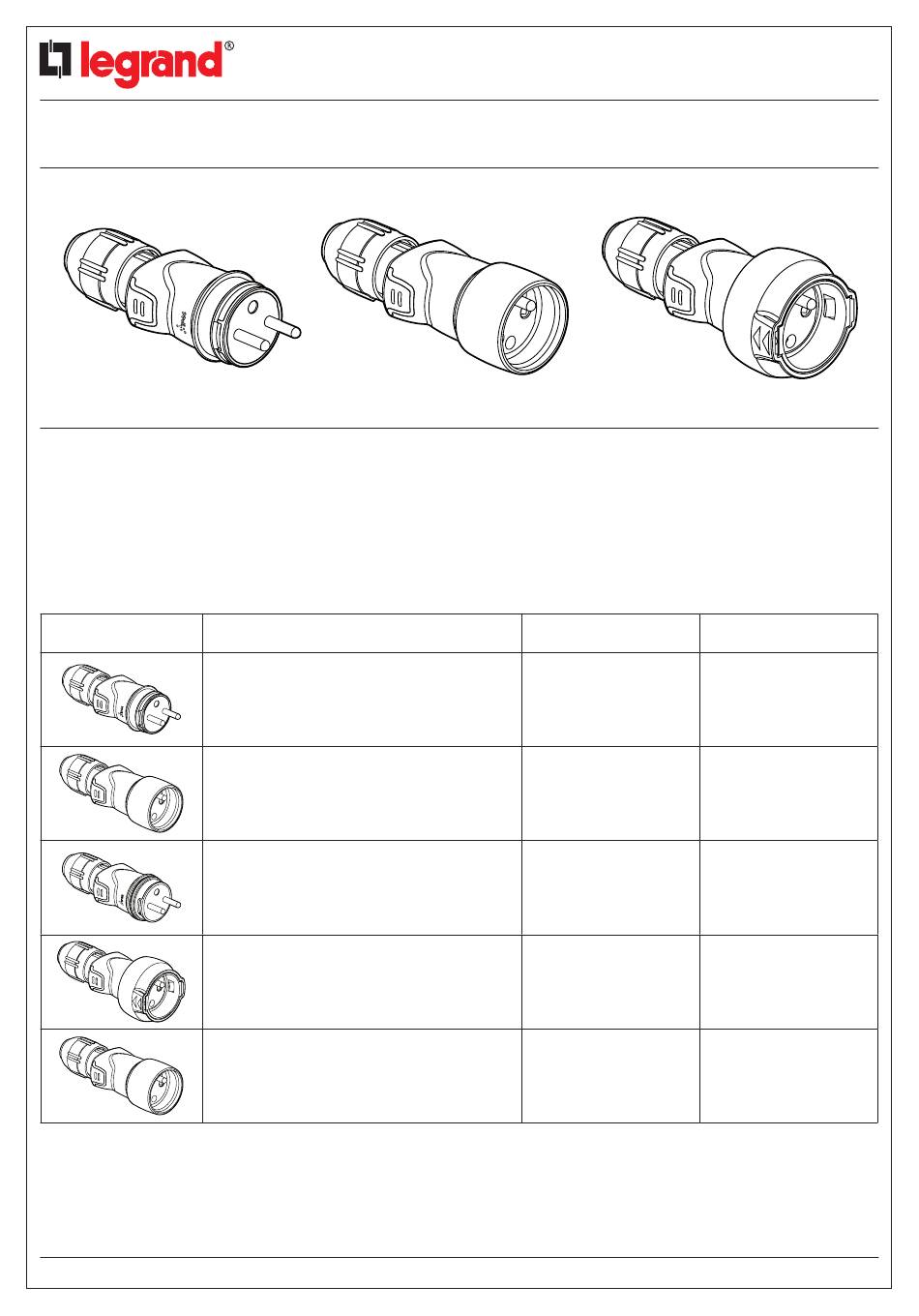

Fiches, prolongateurs 2P+T - 16 A
Caoutchouc
Standard : Franco-Belge
504 40
1. UTILISATION
Fiches et prolongateurs caoutchouc noir, 16 A - 250 V.
Diamètre des broches 4,8 mm
IK 08
Connexion et déconnexion des conducteurs par poussette.
Pour câble H07 RNF 3G 2,5 mm
Serre-câble de type presse-étoupe.
Pour usage intensif ou d'extérieur.
2. GAMME
IP 55 branchée sur prise étanche (Plexo notamment)
IP 44 avec les fiches mâles réf. 504 40/44/45 Legrand
Fiche technique : F01077FR/00
maxi.
2
Désignation
Fiche sortie droite 2P+T
IP 44
Prolongateur sortie droite 2P+T
IP 44 avec fiches mâles
réf.504 40/44/45
Fiche sortie droite 2P+T
Etanchéité assurée par lèvre
Prolongateur sortie droite 2P+T
à verrouillage
sauf réf. 505 52
Prolongateur sortie droite 2P+T
avec voyant témoin secteur,
une LED située dans le fond du puits pour signaler
la présence de courant
IP 44 avec fiches mâles réf. 504 40/44/45
87045 LIMOGES Cedex
Téléphone : (+33) 05 55 06 87 87 - Télécopie : (+33) 05 55 06 88 88
Référence(s) : 501 10/11/12/13 - 504 40/41/42/43/44
504 43
Références
504 40
501 10
504 41
501 11
504 44
504 42
501 12
504 43
501 13
Mise à jour :
504 42
Poids (g)
56
65
56
86
69
Créée : 29/01/2010
1/3
