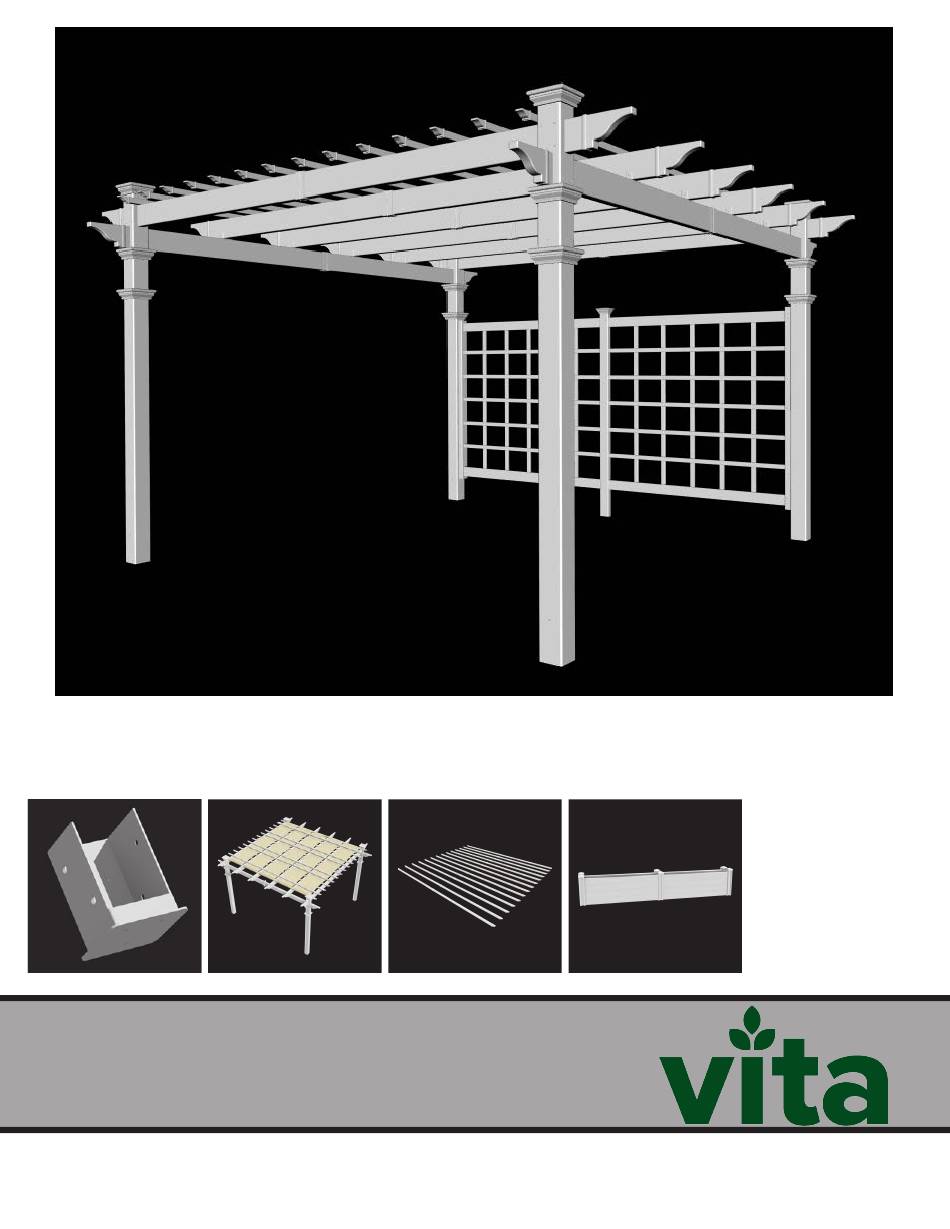

Pergola Regency 12x12 avec Treillis de Confidentialité
G u i d e d e M o n t a g e
A C C E S S O I R E S O P T I O N N E L S :
• Toile tissée
• Ensemble d'ombrage
• Jardinière de pergola
• Ensemble de ferrures à
(Regency seulement)
boulons
(4 pour Pergola)
wearevita.com
Ver 1.0 12/21/2021
211 Campbell St
Sarnia, Ontario, Canada
N7T 2G6
Publicité
Manuels Connexes pour vita VA42014
Sommaire des Matières pour vita VA42014
- Page 1 Pergola Regency 12x12 avec Treillis de Confidentialité G u i d e d e M o n t a g e A C C E S S O I R E S O P T I O N N E L S : •...
- Page 2 Ta b l e d e m a t i è r e s PAGE Pergola Regency 12x12 avec Treillis de Confidentialité Introduction et aperçu…...…………………………..........………..Vue d'ensemble des matériaux pour pergola…….
- Page 3 I n t r o d u c t i o n & aperçu (Pergola Regency démontrée) Prise en main Restriction d'utilisation Ce produit n'est pas conçu pour supporter des Premièrement, permettez-nous de vous remercier pour l'investissement charges de poids supplémentaires comme des que vous avez fait sur un de nos ensembles de qualité...
- Page 4 Vue d'ensemble des matériaux pour pergola 1. Capuchons de poteaux (4) 10699-1 Blanc / 14030 Composite 171 1/2 po (435,6 cm) 2. Hauts de colonnes principales (4) 10826 Blanc / 14025 Composite 3. Garnitures de poteaux (8) 10698-1 Blanc / 14029 Composite 4.
- Page 5 Répartition de matériaux pour pergola Vérifiez le contenu des boîtes (6 en total) pour ces pièces Dans les cas où il y a des pièces manquantes ou défectueuses veuillez s.v.p. contacter notre département des services à la clientèle au 1 800 282 9346 (du lundi au vendredi 0800 à...
- Page 6 Répartition des Matériaux du Treillis de Confidentialité www.wearevita.com Le treillis de pergola 12’ (3,7 m) est conçu pour être installé avec notre pergola 12’ x 12’ (3,7 x 3,7 m) avec une ouverture de 134” (340,4 cm) entre les poteaux. 134 po (340,4 cm) 9 po...
- Page 7 Liste de matériaux additionnels Quincaillerie (dans sac de plastique) Toutes les vis incluses dans cet ensemble sont auto-foreuses. A. Colle soudante de vinyle (3) - 20000 Blanc / 20022 Composite B. 2 1/2” [64 mm] Vis en acier auto-foreuses (16) - 20009-1 Blanc/ 20032 Composite (pour fixer les colonnes en vinyle aux poteaux en bois au bas de chaque poteau) C.
- Page 8 Placement de poteaux en bois et installation sur sol Cette pergola peut aussi être installée sur une surface de bois ou de béton préexistante en utilisant nos ferrures à boulons Vue de haut avec un poteau en bois de 4x4 (vendu séparément). Voir la page huit pour plus de détails.
- Page 9 É T A P E O P T I O N N E L L E Placement des poteaux en bois et installation sur surface de béton ou bois utilisant des ferrures à boulons Notez: pour des informations suplémentaires au sujet de 134 3/8 po l'installation des ferrures à...
- Page 10 A s s u r e z - v o u s q u e l e s t r o u s p r é - f o r é s TROISIÈME ÉTAPE a u h a u t d e l a c o l o n n e s o n t o r i e n t é s c o r r e c t e m e n t p o u r l e p l a c e m e n t f u t u r Assemblage et installation de colonnes d e s p o u t r e s e t c h e v r o n s.
- Page 11 À ce stage, les colonnes devraient être installées correctement comme dans l'illustration suivante, avec les colonnes séparées par 134 po. (340,4 cm). Veuillez aussi noter que les trous au haut de chaque poteau devraient tous faire face à la même direction. Trous pré-percés Au haut 134 po...
- Page 12 C I N Q U I È M E É T A P E Assemblage de chevrons Inserez une planche de 2x6x12 (5x15x365cm) dans une section de chevron suivi d'un joint et une deuxième section de chevron. Fixez le joint aux chevrons en vinyle et à l'insert de bois utilisant des vis de 1 1/2”...
- Page 13 SIXIÈME ÉTAPE Placement de poutres de support principales et chevrons Avec un aide et deux escabeaux, procédez aux prochaines étapes: Glissez la poutre de support principale avec les ferrures de chevrons installées à travers les deux trous de la colonne en vinyle (en surpassant), et retournant à...
- Page 14 SEPTIÈME ÉTAPE Fixation de chevrons et embouts Utilisant des vis auto-foreuses en acier inoxydable de 1 1/2” (38mm), fixez les chevrons de pergola aux ferrures. Installez les embouts décoratifs de pergola avec la colle soudante de vinyle. Installez les capuchons de poteaux avec la colle soudante de vinyle. Placez vos garnitures de poteaux en position finale.
- Page 15 H U I T I È M E É T A P E Assemblage de lamelles d'ombrage Assemblez les lamelles d'ombrage en collant premiérement les embouts décoratifs à chaque bout et ensuite en insérant deux lamelles dans un joint. Poussez fermement jusqu'à l'enfoncement du bout dans le joint. Aucune vis est nécessaire.
- Page 16 PREMIÈRE ÉTAPE Assemblage de treillis L'une par une, insérez les quatre tiges verticales à travers les trous pré-creusés dans les cinq tiges horizontales comme illustré. Insérez les barres supérieure et inférieure sur l'assemblage de treillis comme illustré. Répétez pour le deuxième assemblage de treillis. Pergola Regency 12x12 avec Treillis de Confidentialité...
- Page 17 DEUXIÈME ÉTAPE Assemblage de poteau de treillis Appliquez un petit montant de colle sur chacune des languettes sur le capuchon de poteau plat de 2” x 3 1/2” (5,1 x 8,9 cm) comme illustré. Installez le capuchon plat sur le bout de poteau de pergola comme illustré.
- Page 18 T R O I S I È M E É T A P E Assemblage de treillis de pergola Déposez un des assemblages de treillis à plat et insérez l'assemblage de treillis dans le poteau de pergola à travers les trous pré-creusés comme illustré.
- Page 19 T R O I S I È M E É T A P E Assemblage de treillis de pergola Joignez le deuxième demi du mur à l'assemblage de mur à travers le poteau intérieur et sur l'insert de barre comme illustré. Assurez- vous que les barres horizontales sont appuyées l'une contre l'autre.
- Page 20 QUATRIÈME ÉTAPE Note: Le poteau intérieur du treillis de pergola est conçu pour se reposer sur la surface du sol. Si un support additionnel est nécessaire, considérez l'insertion d'un poteau en bois traité sous pression de 2x4 (5,1 x 10,2 cm) taillé à 3,25" (8,9 cm) dans le fond du poteau intérieur Installation de treillis de pergola (jusqu'à...
