Manuels Connexes pour Watts WFC-03 HCM RF 230
Sommaire des Matières pour Watts WFC-03 HCM RF 230

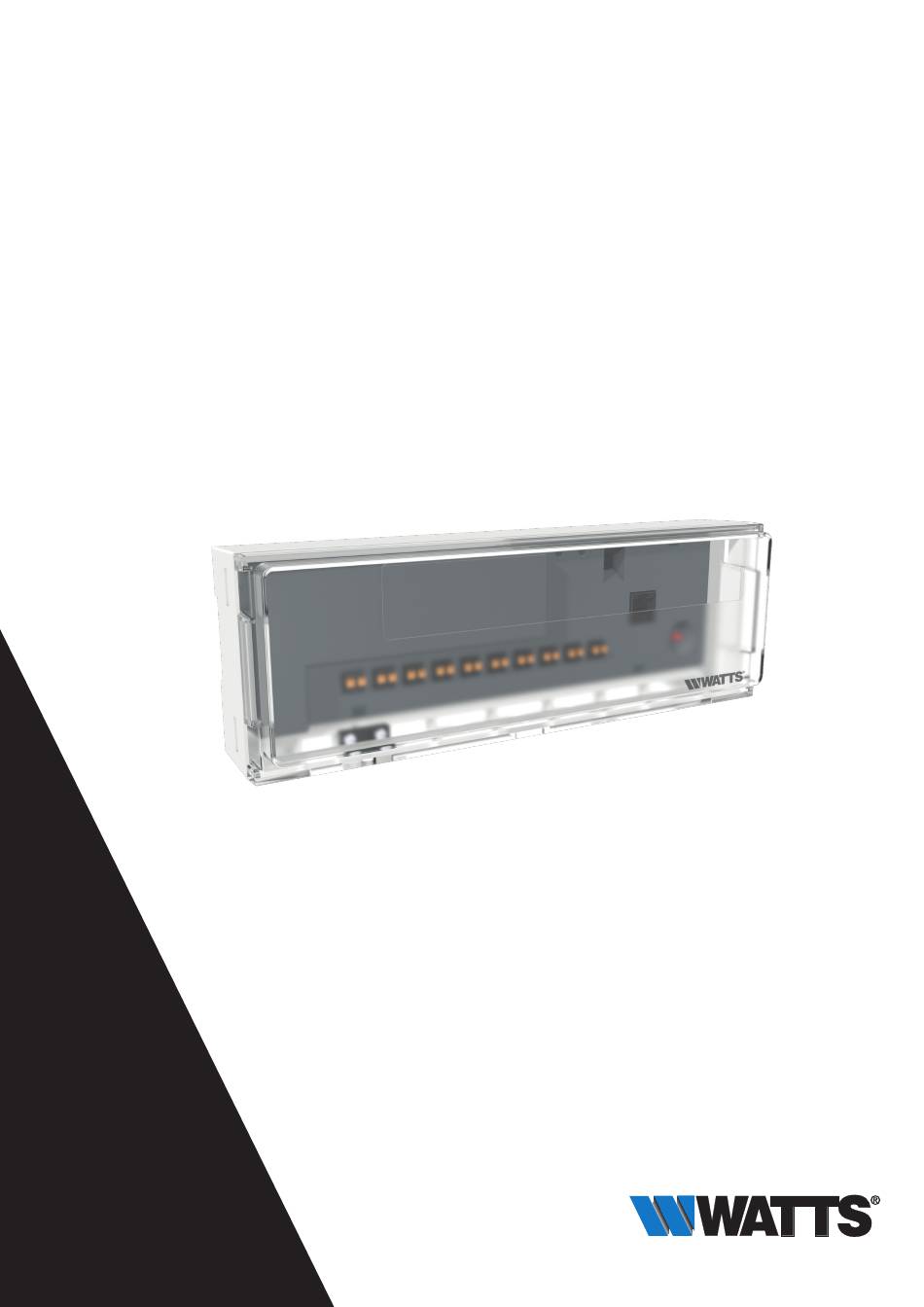

- Page 1 WFC-03 HCM RF 230 Module de chauffage et de refroidissement pour plancher hydraulique Manuel d‘installation wattswater.fr...
- Page 2 GUIDE DE L’UTILISATEUR INFORMATIONS GÉNÉRALES ........................3 Avertissements de sécurité et instructions d’utilisation ................3 Application .............................. 3 PRÉSENTATION .............................. 3 Fonctions ..............................3 Contenu de la boîte ..........................3 Première installation ..........................3 ESCRIPTION DU PRODUIT ..........................4 Signification de la couleur des LED ......................4 Bouton poussoir ............................
- Page 3 2. Présentation WFC-03 HCM RF 230 a été spécialement désigné pour contrôler le chauffage et le rafraichissement en combinaison avec le contrôleur WHC-03 HC RF. L’application cible est donc le plancher chauffant et rafraichissement multi zones. WFC-03 HCM RF est optionnel et un seul module est possible par installation.
- Page 4 • Bleu fixe = Mode de refroidissement Chauffage et refroidissement • Rouge/Bleu clignotant = Perte RF (En cas de perte RF, le WFC-03 HCM RF 230 et LED RF (rouge/bleu/vert) passe en mode chauffage et déclenche la pompe) • Vert clignotant = Communication RF •...
- Page 5 4. Entrées / Sorties 4.1 Alimentation électrique Alimentation Connecteur de jonction pour assurer par exemple électrique la continuité de la terre pour un appareil externe 4.2 Entrée chauffage/refroidissement Objet : Cette entrée permet de changer le mode de régulation du système : Chauffage ou refroidissement. Source du signal : •...
- Page 6 Les 2 sorties sont déclenchées lorsqu’il y a une demande de chauffage ou de refroidissement, qui est envoyée par le contrôleur WFC-03 HC RF au WFC-03 HCM RF 230. Le signal de la pompe est toujours global, c’est-à-dire que la pompe est déclenchée lorsqu’il y a une demande de chauffage ou de refroidissement dans le système.
- Page 7 4.6 Sorties de chauffage et de refroidissement Le comportement des sorties (contact libre) dépend du DIP3 (voir 3.3) : • DIP3 = OFF : La sortie chauffage ou refroidissement est déclenchée en permanence selon le mode de l’installation (chauffage ou refroidissement). •...
- Page 8 5. Configuration du système Le WFC-03 HCM RF 230 doit toujours être associé à un contrôleur WFC-03 HC RF, même si vous utilisez un BT-CT02 RF. Il n’y a toujours qu’un seul WFC-03 HCM RF 230 par installation. BT-A03 RF...
- Page 9 7. Caractéristiques techniques WFC-03 HCM RF 230 Objet du contrôle (EN60730 §2.2) contrôle polyvalent Construction du contrôle (EN60730 §2.5) Contrôle de l’alimentation possible par cordon Nature de la fourniture Tension nominale (V) Relais sortie de pompe = 5 A (1 A) Autres relais=2A(0,5A) chacun.
- Page 10 / électroniques avec les ordures ménagères. Veuillez remettre l’appareil usagé aux points de collecte gratuite indiqués. N’hésitez pas à contacter votre mairie ou les autorités municipales pour de plus amples informations. La fiche de démantèlement du produit est disponible à l’adresse suivante : https://wattswater.eu/catalog/regulation-and-control/watts-vision-smart-home/controller-wfc-03-hcm/...
- Page 11 Les descriptions et photographies contenues dans cette fiche technique sont fournies à titre indicatif et ne sont pas contractuelles. Watts Industries se réserve le droit d‘apporter toute amélioration technique et conceptuelle à ses produits sans préavis.“ Garantie : Toutes les ventes et tous les contrats de vente sont expressément subordonnés à l‘acceptation par l‘acheteur des conditions générales de Watts qui se trouvent sur son site Web à...
