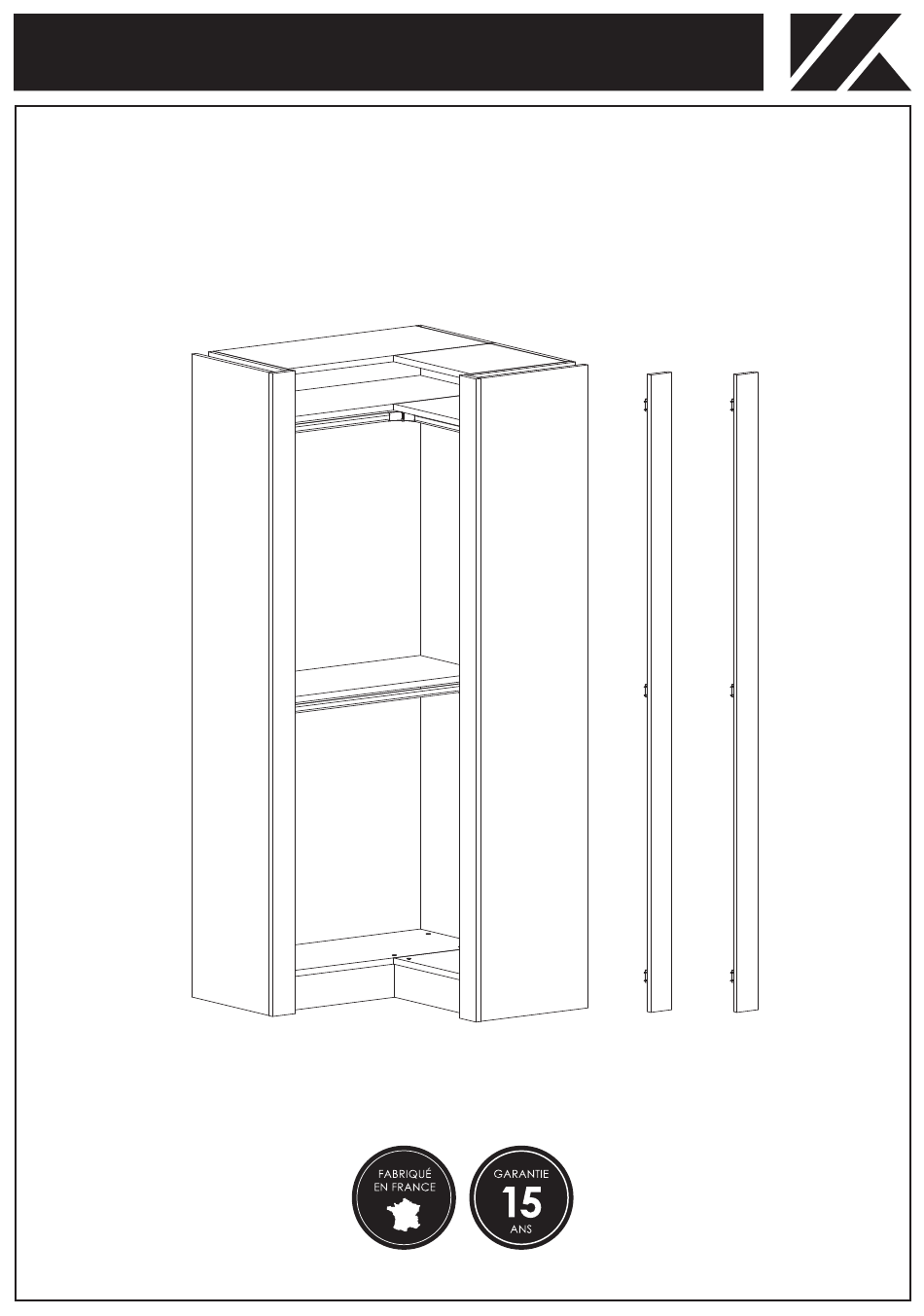

- Page 1 NOT ICE DE P OS E Espace d’angle Konsilio...
- Page 2 PRÉPARATION Veillez à ce que le sol de • l’emplacement soit de niveau. • L’espace de montage doit être 90 minutes propre et dégagé, prévoir 3 m x 3m au sol. OUTILS NON FOURNIS : Visseuse Perceuse Maillet Tournevis et clé...
- Page 3 QUINCAILLERIE : exhaustivité Retirer les circlips sur les goujons double avant utilisation.
- Page 4 NUMÉROTATION DES PIÈCES : repères : largeur 100 mm : largeur 122 mm T1 - T1 - T1 - T1 - T1 - T1 - T1 - T1 - T1 - T1 - T1 - T1 - T1 - T1 - T1 - T1 - T1 -...
- Page 5 NUMÉROTATION DES PIÈCES T1 - T1 - T1 - Représentation sans montants T1 - larges ni joues extérieures. IDENTIFICATION DES PIÈCES T1 - ÉTIQUETTE PRODUIT NUMÉROTATION NOTICE...
- Page 6 OUTILS QUINCAILLERIE Sachet n°825 tournevis équerre maillet tourillon insert métallique goujon fil métal Les inserts D doivent être affleurants à la surface de la joue. OUTILS QUINCAILLERIE Sachet n°826 tournevis embase Les embases doivent être positionnées avec la pointe vers l’intérieur de la tablette.
- Page 7 QUINCAILLERIE Sachet n°826 pied Ajuster la longueur des pieds de réglage pour QUINCAILLERIE que la tablette ❹ se trouve à 123 mm du sol, x1½ Sachet n°827 cette position pouvant varier selon la planéité du sol. excentrique La flèche des excentriques est orientée vers l’extérieur de la tablette.
- Page 8 QUINCAILLERIE Sachet n°827 x1½ excentrique La flèche des excentriques est orientée vers l’extérieur de la tablette. OUTILS tournevis Serrer les excentriques dans le sens horaire...
- Page 9 OUTILS QUINCAILLERIE Sachet n°825 tournevis équerre maillet tourillon insert métallique goujon fil métal Sachet n°827 excentrique Les inserts D doivent être affleurants à la surface de la joue. OUTILS tournevis Serrer les excentriques dans le sens horaire...
- Page 10 OUTILS QUINCAILLERIE Sachet n°834 tournevis ferrure mâle Agir sur les 4 pieds de réglage pour régler le niveau.
- Page 11 OUTILS QUINCAILLERIE Présentation sans tablette haute. crayon FIXATION MURALE : VIS ET CHEVILLES NON FOURNIES perceuse Utiliser des vis, rondelles et chevilles adaptées à votre mur. ÉTAPE 1 ÉTAPE 2 OUTILS QUINCAILLERIE visseuse FIXATION MURALE : Présentation sans tablette haute. VIS ET CHEVILLES NON FOURNIES Utiliser des vis, rondelles et chevilles adaptées à...
- Page 12 OUTILS QUINCAILLERIE Sachet n°846 tournevis excentrique À l’orientation de la flèche des excentriques. OUTILS QUINCAILLERIE Sachet n°846 tournevis maillet insert métallique goujon fil métal Sachet n°834 ferrure mâle HAUT Les inserts D doivent être affleurants à la surface de la joue.
- Page 13 OUTILS tournevis ÉTAPE 1 ÉTAPE 2 HAUT QUINCAILLERIE OUTILS Sachet n°846 clé 6 pans...
- Page 14 OUTILS QUINCAILLERIE Sachet n°804 tournevis goujon OUTILS QUINCAILLERIE Sachet n°848 tournevis goujon double Pensez à retirer les circlips sur les goujons double avant utilisation. Le goujon double peut être inséré dans n’importe quel sens. ÉTAPE 1 ÉTAPE 2...
- Page 15 QUINCAILLERIE Sachet n°827 excentrique La flèche des excentriques est orientée vers l’extérieur de la joue. OUTILS QUINCAILLERIE Sachet n°849 tournevis insert métallique maillet goujon fil métal tourillon Les inserts D doivent être affleurants à la surface de la joue.
- Page 16 OUTILS tournevis ÉTAPE 1 ÉTAPE 2...
- Page 17 OUTILS QUINCAILLERIE Sachet n°846 tournevis maillet insert métallique goujon fil métal Sachet n°834 ferrure mâle Les inserts D doivent être affleurants à la surface de la joue. OUTILS tournevis ÉTAPE 1 ÉTAPE 2 HAUT...
- Page 18 OUTILS QUINCAILLERIE Sachet n°846 clé 6 pans tournevis Sachet n°847 goujon...
- Page 19 Montage de la tablette OUTILS QUINCAILLERIE semi-fixe. Sachet n°847 maillet tourillon tournevis goujon double boitier Sachet n°804 ÉTAPE 1 boitier Sachet n°827 excentrique Pensez à retirer les circlips sur les goujons double avant utilisation. Le goujon double peut être inséré dans n’importe quel sens. À...
- Page 20 QUINCAILLERIE Sachet n°827 excentrique La flèche des excentriques est orientée vers l’extérieur de la tablette. OUTILS QUINCAILLERIE Sachet n°826 tournevis embase pied Les embases doivent être positionnées avec la pointe vers l’intérieur de la tablette.
- Page 21 QUINCAILLERIE Sachet n°827 excentrique La flèche des excentriques est orientée vers l’extérieur de la tablette. Réaliser cette étape à proximité de OUTILS QUINCAILLERIE l'ensemble préalablement monté, Sachet n°832 tournevis afin de limiter les déplacements à clé 6 pans l'étape 29. Dans le sachet 832, il restera 4 vis non utilisées.
- Page 22 OUTILS tournevis ÉTAPE 1 ÉTAPE 2...
- Page 23 Installation de la tablette semi-fixe. ÉTAPE 1 ÉTAPE 2 Insérer la tablette semi-fixe pour qu’elle passe au dessus des goujons M. ÉTAPE 3 ÉTAPE 4 Insérer la tablette semi-fixe pour qu’elle passe au dessus des goujons M. ÉTAPE 5...
- Page 24 OUTILS QUINCAILLERIE Sachet n°801 tournevis clip de plinthe support clip de plinthe ÉTAPE 1 ÉTAPE 2...
- Page 25 OUTILS QUINCAILLERIE Sachet n°828 tournevis support tringle Les vis sont à visser sans pré-perçage préalable.
- Page 26 OUTILS QUINCAILLERIE Sachet n°850 tournevis coude de jonction support sous tablette ÉTAPE 1 ÉTAPE 2...
- Page 27 OUTILS QUINCAILLERIE Sachet n°804 maillet boitier tournevis Sachet n°804 goujon ÉTAPE 1 ÉTAPE 2 : Répéter les étapes 16. et 30. OUTILS QUINCAILLERIE Sachet n°828 tournevis support tringle Répéter l’étape 32. dans les joues pour fixer la tringle droite sous la tablette Les vis sont à...
- Page 28 Si MEUBLE D’ANGLE utilisé seul : passer à l’étape 36a. Si MEUBLE D’ANGLE utilisé avec un Konsilio à droite et/ou à gauche : passer à l’étape 36b. 36a. OUTILS QUINCAILLERIE Sachet n°834 tournevis ferrure femelle ÉTAPE 1 : largeur 100 mm ÉTAPE 2 :...
- Page 29 Monter l’espace d’angle en premier, à l’exception des montants larges. ÉTAPE 1 : : largeur 122 mm ÉTAPE 2 : Positionner les montants afin que ce(s) dernier(s) recouvre(nt) la/les joue(s) externe(s) du/des Konsilio. VUE DE DESSUS 122mm 122mm...
- Page 30 KAZED À VOTRE ÉCOUTE 05 49 25 40 29 SAS KAZED 45 allée des Grands Champs CS90066 79260 La Crèche www.kazed.fr www.kazed.store KAZED-E499-06-2024 - NOTICE.548 - Crédit photo : KAZED...
