CONSEILS POUR LOCALISER UN MONTANT EN BOIS
• Pour les cloisons sèches, utilisez un localisateur de montant.
• Pour les surfaces carrelées, utilisez un localisateur de montant.. Si vous ne
trouvez pas de montant/poteau, mesurez 16 po à partir d'un mur
perpendiculaire. Percez un petit trou dans le coulis de ciment pour vérifier
qu'un montant a bel et bien été localisé. Si aucun montant ne se trouve à cet
endroit, pliez un fil pour lui donner la forme d'un « L » et insérez-le dans le
trou. Tournez le fil afin d'entrer en contact avec le montant, et ainsi
déterminer son emplacement exact. Marquez son emplacement. Bouchez
tous les trous avec du silicone pour éviter l'infiltration d'humidité dans le mur.
• Si vous n'avez pas accès à l'arrière du mur de la salle de bain (p. ex. à
partir d'un garde-robe), mesurez l'emplacement du montant et transférez
ces mesures dans la salle de bain.
SUGGESTIONS DE RENFORCEMENT DE LA STRUCTURE
REMARQUE : En raison des différences dans les méthodes de
construction et des matériaux utilisés d'une région à l'autre, les détails
fournis ci-dessous ne sont que des suggestions. Consultez un
entrepreneur de la région pour obtenir des conseils précis. Pour les murs
de béton, il serait peut-être en mesure d'installer des dispositifs de fixation
(p. ex., des cales d'ancrage), directement dans le béton sans autre
modification.
Si vous n'avez pas accès à l'arrière du mur de la salle de bain (p. ex. à
partir d'un garde-robe) et que la structure nécessite du renforcement, une
option serait de tailler un trou dans l'arrière du mur pour accéder au mur de
la salle de bain par l'arrière (sans avoir à enlever/replacer des carreaux de
céramique).
1. Choisissez l'autre emplacement d'installation ou l'installation autour des
commandes de la douche, y compris la hauteur (H) et l'emplacement
latéral (L), comme illustré à la figure 1. Marquez la hauteur et
l'emplacement sur le mur pour pouvoir vous y référer ultérieurement.
REMARQUE : Si vous accédez au mur de la salle de bain par l'arrière,
transférez les mesures de l'emplacement de la barre d'appui sur le mur
arrière, comme illustré à la figure 2.
2. Localisez les montants de soutien du mur et taillez un trou dans le
panneau mural pour exposer les montants, comme illustré à la figure 2. La
taille du trou suggérée est de 18-24 po (48-61 cm) de hauteur (A) et de
largeur (B) pour correspondre à l'espacement entre les montants. Exposez
la moitié de la largeur de chacun des montants pour faciliter la
réinstallation de la partie découpée du panneau mural. IMPORTANT :
Évitez d'endommager les installations (tuyaux, fils, etc.) qui se
trouvent dans le mur, le cas échéant!
3. Fabriquez une structure de support à partir de pièces de bois
convenables, comme illustré à la figure 2. La largeur (D) de la structure de
support doit permettre de le serrer étroitement entre les montants. La
hauteur (E) de la structure de support doit être d'au moins 24-32 po (61 81
cm), selon le matériel et la rigidité des montants. Alignez la barre
transversale supérieure (F) avec l'emplacement des fixations supérieures
de la barre d'appui, considérant la hauteur (H) à laquelle la barre d'appui
sera installée. Placez la barre d'appui contre la structure de support pour
vérifier le bon alignement des barres transversales avec les fixations.
Utilisez beaucoup de vis à bois et de colle à bois pour fixer solidement la
structure de support, comme illustré. Consultez l'autre possibilité de
structure de support illustrée à la figure 3.
4. Passez la structure de support dans le trou taillé dans le mur et fixez-la
aux montants en utilisant beaucoup de vis à bois.
5. Suivez les instructions d'installation de tablette d'anglei Invisia™ de la
page 2. Ensuite, bouchez le trou taillé dans le mur (si vous avez accédé au
mur par l'arrière, il serait pratique d'installer un panneau d'accès pour
faciliter l'entretien et les vérifications ultérieures) en le rapiéçant de manière
à ce que la découpe ne soit pas apparente, comme illustré à la figure 4.
Les spéci cations sont sujettes à modi cation sans préavis.
EN ATTENTE DE BREVET.

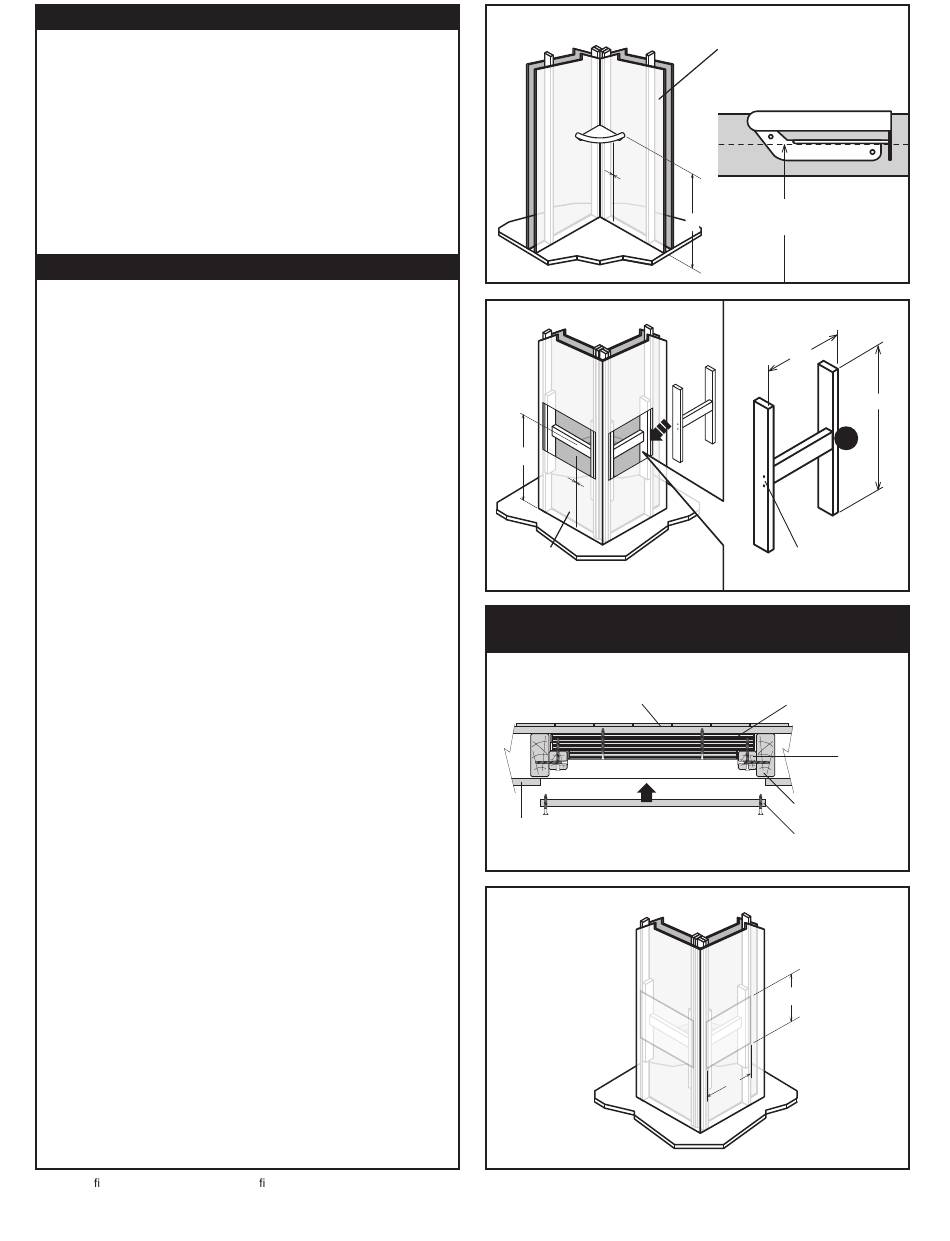

Figure 1.
L
Figure 2a.
H
L
ACCÈS
ARRIÈRE
À LA SALLE DE BAIN
FIGURE 3 : AUTRE POSSIBILITÉ DE STRUCTURE DE SUPPORT - PLUSIEURS
COUCHES DE CONTREPLAQUÉ À L'INTÉRIEUR DU MUR AVEC RAPIÉÇAGE
DU PANNEAU MURAL (VUE DE HAUT)
Mur carrelé de la salle de bain
(ATTENTION : ne pas perforer lors
de l'installation du contreplaqué)
Accès arrière au mur de la salle de bain
(insérez la structure de ce côté)
Figure 4.
3
MUR DE SALLE
DE BAIN
CARRELÉ
H
H
Figure 2b.
D
F
VIS À BOIS
Grande quantité de
Plusieurs couches de
vis à bois et de
contreplaqué de 3/4 po
colle à bois
(hauteur d'environ 24 po)
Montant de
2 po X 2 po
(environ 36 po)
Montant mural
Rapiéçage mural
A
B
DC152C / 754921-100FR Rev. E 3/15
Page 3 sur 4
