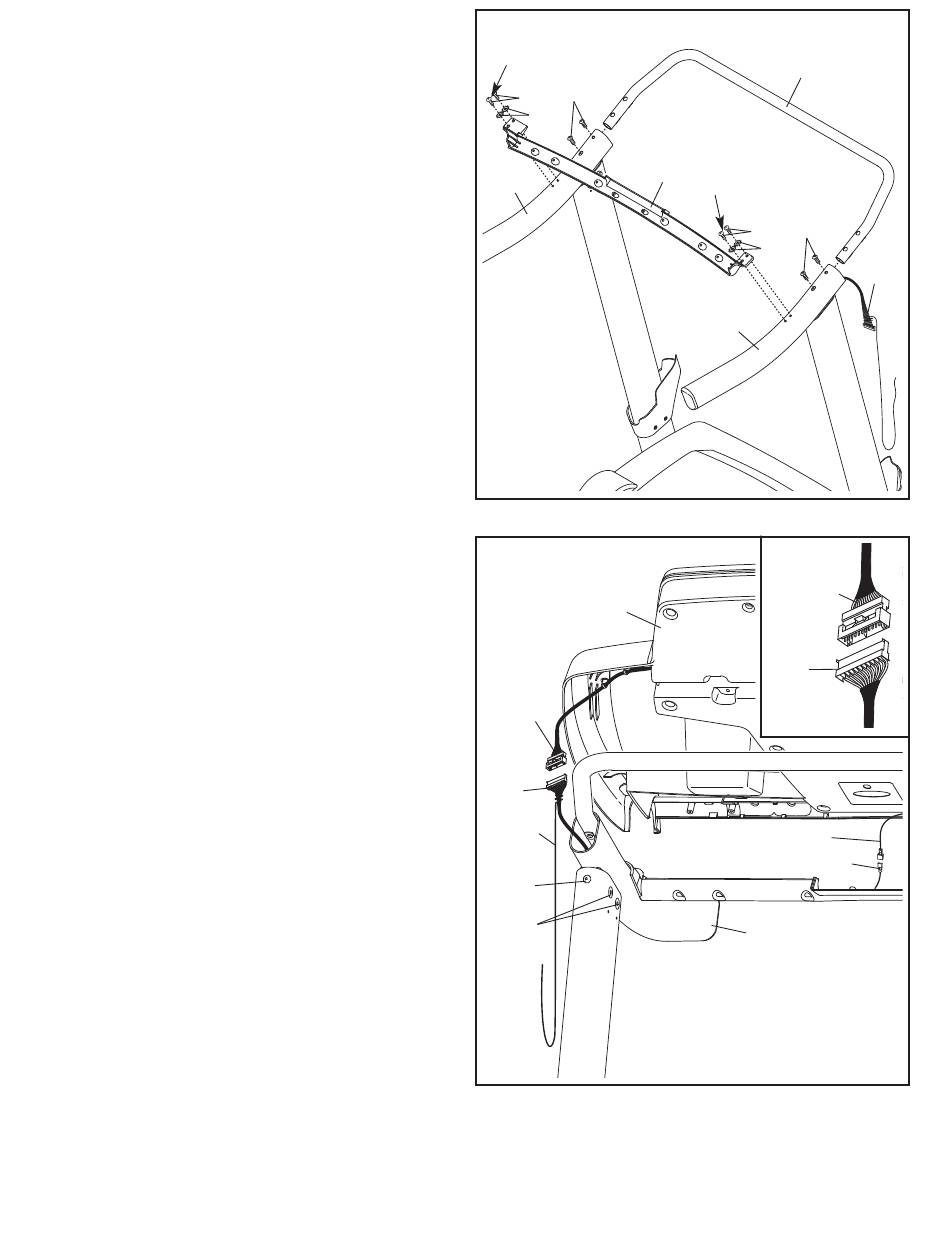

10. IMPORTANT : pour éviter dʼendommager la
Barre Transversale (107), nʼutilisez pas
dʼoutils électriques et évitez de trop serrer
les Vis de #10 x 3/4" (2).
Orientez la Barre Transversale (107) comme in-
diqué. Fixez la Barre Transversale aux Rampes
(82, 83) à lʼaide de quatre Vis de #10 x 3/4" (2)
et de quatre Rondelles Étoilées de #10 (12) ; ne
serrez pas les Vis pour le moment.
Insérez le Cadre de la Console (102) à
lʼintérieur des Rampes (82, 83). Fixez le Cadre
de la Console à lʼaide de quatre Boulons de 1/4"
x 1" (9) ; ne serrez pas les Boulons tout de
suite. Veillez à ne pas pincer le Fil du
Montant (87).
Serrez une Vis de #10 x 3/4" (2) à chaque ex-
trémité de la Barre Transversale (107) ;
évitez de trop serrer les Vis. Puis, serrez
lʼautre Vis de #10 x 3/4" (2) à chaque extrémité
de la Barre Transversale.
Serrez les quatre Boulons de 1/4" x 1" (9).
11. Serrez fermement les quatre Boulons à Tête
Plate de 5/16" x 1" (3) ainsi que les deux
Boulons de 5/16" x 1" (4) (un seul côté est illus-
tré).
Avec lʼaide dʼune autre personne, tenez
lʼassemblage de la console près de la Rampe
Droite (83) et de la Rampe Gauche (non illus-
tré).
Branchez le Fil du Montant (87) au fil de la con-
sole. Voir le dessin en médaillon. Les con-
necteurs devraient glisser ensemble facile-
ment et se mettre en place avec un bruit sec.
Dans le cas contraire, tournez lʼun des con-
necteurs et essayez à nouveau. SI VOUS NE
BRANCHEZ PAS LES CONNECTEURS COR-
RECTEMENT, LA CONSOLE RISQUE DE
SʼENDOMMAGER LORS DE LA MISE SOUS
TENSION. Enlevez le fil dʼattache du Fil du
Montant.
Branchez le Fil de Mise à la Terre de la Console
(109) au fil de terre de lʼassemblage de la con-
sole.
10
Premier
9
2
12
82
11
Assemblage
de la Console
Fil de la
Console
87
Attache
de Fil
4
3
11
102
107
Premier
9
2
12
83
Fil de la
Console
87
Fil de Mise à la Terre
109
83
87
