StarTech PR22GIP-NETWORK-CARD Guide De Démarrage Rapide

Carte adaptateur réseau PCIe 2.5GBase-T Ethernet PoE à 2 ports - Intel
ID du produit
PR22GIP-NETWORK-CARD
1
2
3

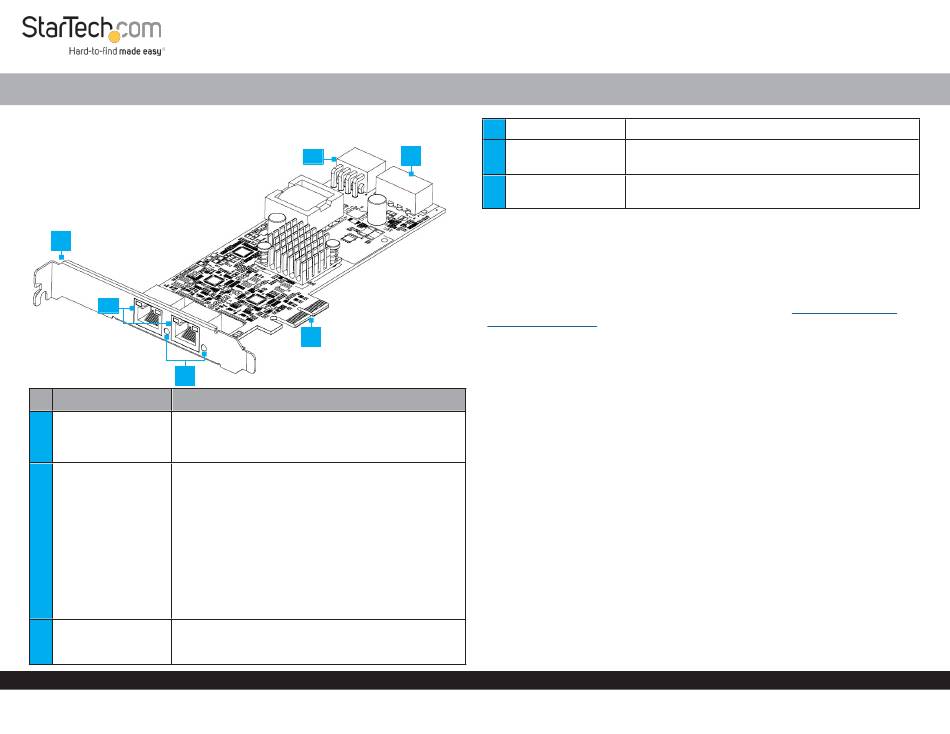

Port/LED/Connecteur
•
Fixe la carte au boîtier de l'ordinateur hôte
1 Support •
Le support de profilé complet est préinstallé.
•
Le support à profil bas est inclus
•
Connecter un câble Ethernet à la carte réseau
•
Supporte 2,5Gbps, 1Gbps, 100Mbps et 10Mbps
•
Prise en charge des normes IEEE 802.3at et IEEE 802.3af
•
L'indicateur LED de droite indique la vitesse de la liaison
•
Vert continu : 2,5 Gbps
2
•
Ports Ethernet Ambre continu : 1Gbps
•
Éteint : 10/100Mbps
•
Le voyant DEL de gauche indique l'état de la liaison
•
Vert continu : Lien actif
•
Vert clignotant : Activité
•
Vert continu : Le PoE a été négocié et l'alimentation est
Indicateur DEL
fournie à l'appareil alimenté.
3
d'alimentation par
•
Éteint : aucune puissance n'a été négociée
Ethernet (PoE)
Pour consulter les manuels, les FAQ, les vidéos, les pilotes, les téléchargements, les dessins techniques, etc. www.startech.com/fr-fr/support
6
5
4
Fonction
4 Connecteur PCIe 2.0 x2 •
Insérer dans un emplacement PCI Express de l'ordinateur hôte
Connecteur •
Connecter l'alimentation PCIe à 8 broches à partir de
5
d'alimentatio
l'alimentation de l'ordinateur hôte
n PCIe
•
Connecter l'alimentation LP4 à l'alimentation de
6 Connecteur d'alimentation
l'ordinateur hôte
LP4
Contenu du paquet
•
Carte réseau x 1
•
Support à profil bas x 1
•
Guide de démarrage rapide x 1
Exigences
Pour connaître les exigences les plus récentes, veuillez consulter le site :
PR22GIP-NETWORK-CARD
•
Ordinateur hôte doté d'un emplacement PCI Express 2.0 ou supérieur (x2, x4, x8 ou x16)
Installation
Installer la carte PCI Express
AVERTISSEMENT ! L'électricité statique peut gravement endommager les cartes PCI Express.
Assurez-vous que vous êtes correctement mis à la terre avant d'ouvrir le boîtier de votre ordinateur
hôte ou de toucher la carte PCI Express. Vous devez porter une sangle antistatique ou utiliser un
tapis antistatique lors de l'installation de tout composant de l'ordinateur hôte. Si vous ne disposez
pas d'un bracelet antistatique, déchargez-vous de l'électricité statique accumulée en touchant une
grande surface métallique mise à la terre pendant plusieurs secondes. Ne manipulez la carte PCI
Express que par ses bords et ne touchez pas les connecteurs dorés.
1.
Éteignez l'ordinateur hôte et tous les périphériques qui sont connectés (imprimantes,
disques durs externes, etc.).
2.
Débranchez le câble d'alimentation à l'arrière de l'ordinateur hôte.
3.
Déconnectez tous les périphériques connectés à l'ordinateur hôte.
4.
Retirez le couvercle du boîtier de l'ordinateur hôte.
Note :
Consultez la documentation fournie avec l'ordinateur hôte pour plus de détails sur la façon
de procéder en toute sécurité.
5.
Localisez un emplacement PCI Express ouvert et retirez la plaque de couverture de l'emplacement
correspondant.
à l'arrière du boîtier de l'ordinateur hôte.
Guide de démarrage rapide
www.StarTech.com/fr-fr/
Révision du manuel : 9 août 2024
