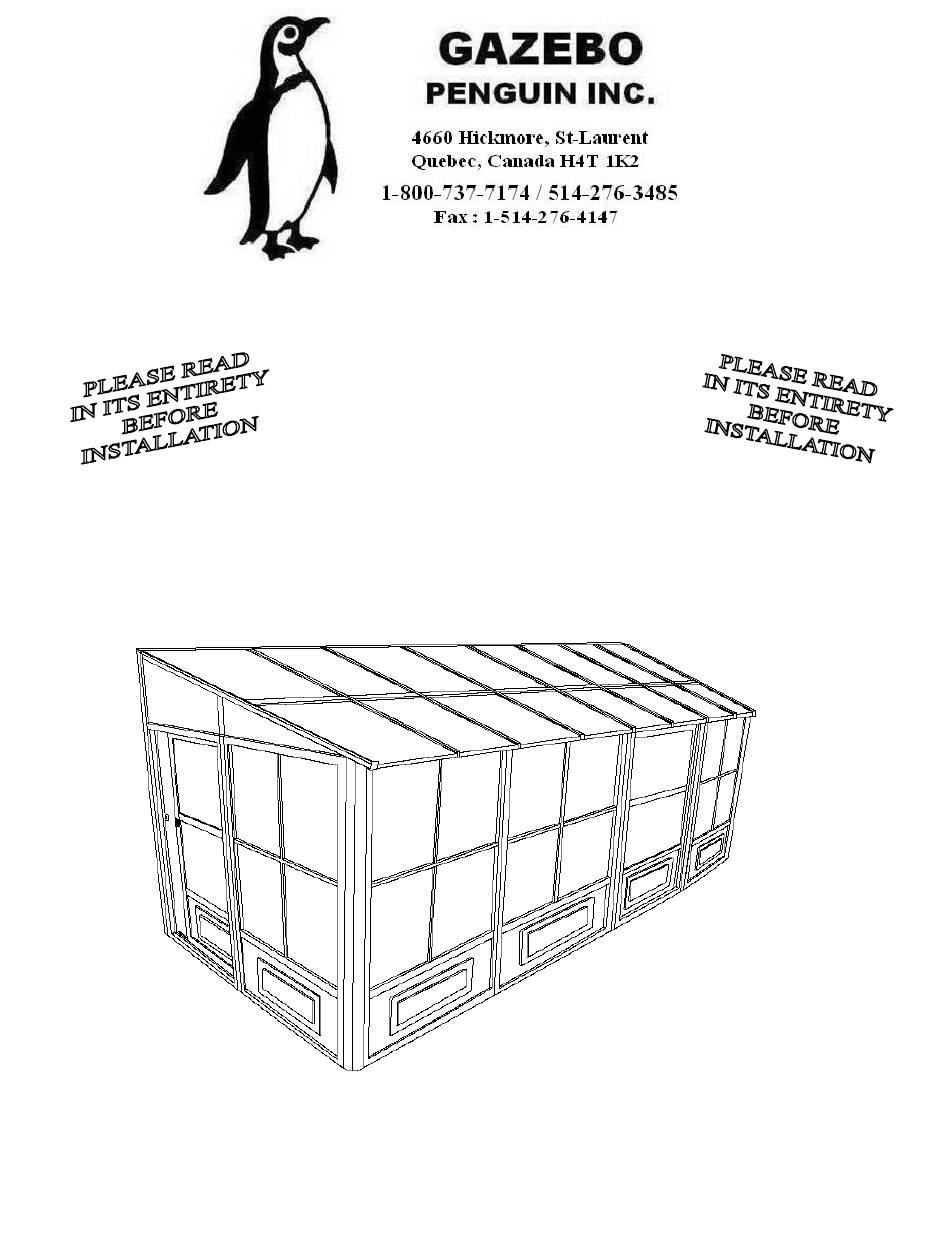

W1608
8 X 16 SOLARIUM
ASSEMBLY INSTRUCTIONS
DO NOT DESTROY THE BOXES UNTIL COMPLETELY ASSEMBLED
PLEASE VERIFY THE CONTENT OF EACH BOX AGAINST THE LIST OF PARTS
Assembly by two or three adults is suggested.
Requires 96" clearance at the wall
Base Dimensions 190''x 94 1/2'', Largest Dimensions 190''x98 1/2'' (see pg.13)

Publicité

loading

Manuels Connexes pour Gazebo Penguin W1608

Sommaire des Matières pour Gazebo Penguin W1608

  • Page 1 W1608 8 X 16 SOLARIUM ASSEMBLY INSTRUCTIONS DO NOT DESTROY THE BOXES UNTIL COMPLETELY ASSEMBLED PLEASE VERIFY THE CONTENT OF EACH BOX AGAINST THE LIST OF PARTS Assembly by two or three adults is suggested. Requires 96” clearance at the wall...
  • Page 2 Next, slide three (3) Yy-3 and one (1) Zz-3 from left side to right on top of the frame. The groove should be towards the interior of the unit. Repeat from right side and space evenly. ZZZ-188.W1608.1207-18.EN.SUN WEB VERSION...
  • Page 3 P-3 joint and one (1) Ss-3 panel, then do the right side with one (1) Tt-3 panel, one (1) Q-3 joint and one (1) Uu-3 panel over the J-3 horizontal panel. Secure P-3 and Q-3 to I-3 and J-3 respectively with self-tapping screws (PQ-3). ZZZ-188.W1608.1207-18.EN.SUN WEB VERSION SUN-HI...
  • Page 4 Set U-3 rafters over the middle of each panel with Bb-3 screws at the top and two (2) Z-3 screws over the brackets on frame manually. Set U-3 rafter on each joint screws manually. Do not use power drill. ZZZ-188.W1608.1207-18.EN.SUN WEB VERSION SUN-HI...
  • Page 5 Make sure the panels are inside the aluminum middle roof joint groove. Insert a V-3 at either end, then insert all W-3 and then the remaining V-3. Tap gently with rubber mallet if needed. ZZZ-188.W1608.1207-18.EN.SUN WEB VERSION SUN-HI...
  • Page 6 Starting at either end, add X-3 edging and one (1) R-3 bracket and screw with Bb-3 manually, do not use power drill. Add Y-3 edging and repeat until you reach the end, then add the X-3 edging. ZZZ-188.W1608.1207-18.EN.SUN WEB VERSION...
  • Page 7 Use bolt Bb-3 to affix the plastic stopper H-3 on each end of top door rail F-3. Use Oo-3 screws to affix upper door rail and cap Nn-3, at each end of top rail door. ZZZ-188.W1608.1207-18.EN.SUN WEB VERSION SUN-HI...
  • Page 8 (Ww) and washers (Gg-3) on the inside and female bolts (Cc-3-2) on the outside for the top assembly. See diagram below. Attach lower track with bolts (Cc-3) and washers (Gg-3). Set up door latch on the side required for your door to lock, adjust latch as required. ZZZ-188.W1608.1207-18.EN.SUN WEB VERSION SUN-HI...
  • Page 9 Use only mild or warm soapy water, no strong or abrasive cleaning products. Be sure to remove heavy snow and/or ice. WARNING: 1) Do not use BBQ or any other flammable product inside the solarium. 2) Remove snow from the roof. ZZZ-188.W1608.1207-18.EN.SUN WEB VERSION SUN-HI...
  • Page 10 W1608-12 SAND PARTS LIST PACKED PACKED DESCRIPTION DRAWING DESCRIPTION DRAWING IN BOX IN BOX 10-497-12 10-496-12 FRAME NEXT REGULAR TO DOOR B-3 FRAME (with extra holes) 10-498-12 10-499-12 SLIDING SLIDING DOOR DOOR FRAME 11-544-12 11-545-12 CONNECTING TOP DOOR PIECE RAIL...
  • Page 11 BOLT Bb-3 Cc-3 12-037-12 08-165-12 FEMALE RIGHT DOOR BOLT LATCH Cc-3-2 Dd-R-3 08-169-12 08-167-12 LEFT DOOR SCREW LATCH Ee-3 Dd-L-3 08-168-12 08-187-12 BOLT WASHER Ff-3 Gg-3 08-193-12 10-517-12 PLASTIC END ROOF PLUG CROSS BAR Ii-3 Jj-3 ZZZ-188.W1608.1207-18.EN.SUN WEB VERSION SUN-HI...
  • Page 12 RIGHT FRONT LEFT WALL GABLE PANEL GUIDE Uu-3 Vv-3 10-528-12 10-529-12 RIGHT WALL SCREW FOR GUIDE FIXING TO Ww-3 WALL Xx-3 10-530-12 10-531-12 REGULAR TOP END TOP FILLER FILLER Yy-3 Zz-3 13-045-12 12-047-12 SELF-TAPPING BOLT SCREW PQ-3 ZZZ-188.W1608.1207-18.EN.SUN WEB VERSION SUN-HI...
  • Page 13 W1608-32 SLATE PARTS LIST PACKED PACKED DESCRIPTION DRAWING DESCRIPTION DRAWING IN BOX IN BOX 10-497-32 10-496-32 FRAME NEXT REGULAR TO DOOR B-3 FRAME (with extra holes) 10-498-32 10-499-32 SLIDING SLIDING DOOR DOOR FRAME 11-544-32 11-545-32 CONNECTING TOP DOOR PIECE RAIL...
  • Page 14 BOLT Bb-3 Cc-3 12-037-32 08-165-32 FEMALE RIGHT DOOR BOLT LATCH Cc-3-2 Dd-R-3 08-169-32 08-167-32 LEFT DOOR SCREW LATCH Ee-3 Dd-L-3 08-168-32 08-187-32 BOLT WASHER Ff-3 Gg-3 08-193-32 10-517-32 PLASTIC END ROOF PLUG CROSS BAR Ii-3 Jj-3 ZZZ-188.W1608.1207-18.EN.SUN WEB VERSION SUN-HI...
  • Page 15 RIGHT FRONT LEFT WALL GABLE PANEL GUIDE Uu-3 Vv-3 10-528-32 10-529-32 RIGHT WALL SCREW FOR GUIDE FIXING TO Ww-3 WALL Xx-3 10-530-32 10-531-32 REGULAR TOP END TOP FILLER FILLER Yy-3 Zz-3 13-045-32 12-047-32 SELF-TAPPING BOLT SCREW PQ-3 ZZZ-188.W1608.1207-18.EN.SUN WEB VERSION SUN-HI...
  • Page 16 ZZZ-188.W1608.1207-18.EN.SUN WEB VERSION SUN-HI...
  • Page 17 Warranty set forth below, it is warranted to be free of material and manufacturing defects for a period of one year from the date of purchase. Should the product become damaged, or the warranty period has expired, please contact Gazebo Penguin Customer Service Department for a complete schedule of replacement parts and prices.
  • Page 18 W1608 8 x 16 SOLARIUM INSTRUCTION POUR L’INSTALLATION NE DÉTRUISEZ PAS LES BOÎTES AVANT QUE L'ABRI SOIT COMPLÈTEMENT ASSEMBLÉ VEUILLEZ VÉRIFIER LE CONTENU DE CHAQUE BOÎTE A L’AIDE DE LA LISTE DES PIÈCES Assemblage avec plusieurs personnes recommandé. Clairance de 96’’ requise au mur Dimensions de base 190’’x 94 1/2’’, Dimensions maximales 190’’x98 1/2’’...
  • Page 19 Glissez ensuite trois (3) Yy-3 et un (1) Zz-3 de gauche à droite sur la partie supérieure du cadre. Le sillon sur la pièce devrait être vers l’intérieur de la structure. Répétez à partir du côté droit en les espaçant également. ZZZ-188.W1608.1207-18.FR.SUN WEB VERSION SUN-HI...
  • Page 20 Rr3, un (1) joint P-3 et un (1) panneau Ss-3. Faites de même sur le côté droit avec un (1) panneau Tt-3, un (1) joint Q-3 et un (1) panneau Uu-3 par dessus le panneau horizontal J-3. Attachez P-3 et Q-3 à I- 3 et J-3 respectivement avec des vis auto-taraudeuses (PQ-3). ZZZ-188.W1608.1207-18.FR.SUN WEB VERSION SUN-HI...
  • Page 21 Bb-3 au mur et vissez manuellement deux (2) vis Z-3 sur le cadre. Fixer U-3 sur chaque joint et utiliser les vis Z- 3 manuellement. N’utilisez pas la perceuse électrique. ZZZ-188.W1608.1207-18.FR.SUN WEB VERSION SUN-HI...
  • Page 22 à l’intérieur du chevron du joint central du toit en aluminium. Insérez un V-3 sur une des extrémités, ensuite toutes les W-3 et les V-3 restants à la fin. Cognez légèrement avec le maillet en caoutchouc si nécessaire. ZZZ-188.W1608.1207-18.FR.SUN WEB VERSION...
  • Page 23 À l’autre extrémité, ajoutez les bordures X-3, un (1) crochet R-3 et vissez une vis Bb-3 manuellement, n’utilisez pas un foret électrique. Ajoutez une bordure Y-3 et répétez jusqu’à ce que vous ayez atteint l’autre extrémité. Ajoutez ensuite la bordure X-3. ZZZ-188.W1608.1207-18.FR.SUN WEB VERSION SUN-HI...
  • Page 24 H-3 sur la partie supérieure de chaque extrémité de la barre pour porte F-3. Utilisez les vis Oo-3 pour fixer la barre supérieure pour porte et le couvercle Nn-3 chaque extrémité de la barre. ZZZ-188.W1608.1207-18.FR.SUN WEB VERSION SUN-HI...
  • Page 25 (Cc-3-2) à l’extérieur pour l’assemblage de la partie supérieure. Consultez le diagramme ci-dessous. Attachez le rail inférieur avec des vis (Cc-3) et rondelles (Gg-3). Placez le loquet de la porte sur le côté requis et pour la verrouiller, ajustez-le au besoin. ZZZ-188.W1608.1207-18.FR.SUN WEB VERSION SUN-HI...
  • Page 26 Assurez-vous de retirer l’accumulation de neige et/ou la glace. AVERTISSEMENT: 1) N’utilisez pas le BBQ ou tout autre produit inflammable à l’intérieur du solarium. 2) Enlevez la neige du toit. ZZZ-188.W1608.1207-18.FR.SUN WEB VERSION SUN-HI...
  • Page 27 W1608-12 SABLE LISTE DE PIÈCES EMBALLE EMBALLE DESCRIPTION DANS LA QTÉ DESSIN DESCRIPTION DANS LA QTÉ DESSIN BOITE BOITE 10-497-12 10-496-12 CADRE CADRE ADJACENT À RÉGULIER LA PORTE B-3 (with extra holes) 10-499-12 10-498-12 CADRE POUR PORTE PORTE COULISSANTE COULISSANTE...
  • Page 28 Bb-3 Cc-3 12-037-12 08-165-12 LOQUET POUR FEMELLE PORTE DROIT Cc-3-2 Dd-R-3 08-169-12 LOQUET 08-167-12 POUR PORTE Ee-3 GAUCHE Dd-L-3 08-168-12 08-187-12 BOULON RONDELLE Ff-3 Gg-3 10-517-12 08-193-12 BARRE BOUCHON TRANSVERSALE EXTRÉMITÉ DU PLASTIQUE TOIT Ii-3 Jj-3 ZZZ-188.W1608.1207-18.FR.SUN WEB VERSION SUN-HI...
  • Page 29 PANNEAU POUR GUIDE MURAL PIGNON AVANT GAUCHE DROIT Vv-3 Uu-3 10-529-12 10-528-12 VIS POUR GUIDE MURAL ATTACHER AU DROIT Ww-3 Xx-3 10-531-12 10-530-12 REBOUCHEUR REBOUCHEUR POUR RÉGULIER EXTRÉMITÉ Yy-3 Zz-3 13-045-12 12-047-12 VIS AUTO- BOULON TARAUDEUSE PQ-3 ZZZ-188.W1608.1207-18.FR.SUN WEB VERSION SUN-HI...
  • Page 30 W1608-32 GRIS LISTE DE PIÈCES EMBALLE EMBALLE DESCRIPTION DANS LA QTÉ DESSIN DESCRIPTION DANS LA QTÉ DESSIN BOITE BOITE 10-497-32 10-496-32 CADRE CADRE ADJACENT À RÉGULIER LA PORTE B-3 (with extra holes) 10-499-32 10-498-32 CADRE POUR PORTE PORTE COULISSANTE COULISSANTE...
  • Page 31 Bb-3 Cc-3 12-037-32 08-165-32 LOQUET POUR FEMELLE PORTE DROIT Cc-3-2 Dd-R-3 08-169-32 LOQUET 08-167-32 POUR PORTE Ee-3 GAUCHE Dd-L-3 08-168-32 08-187-32 BOULON RONDELLE Ff-3 Gg-3 10-517-32 08-193-32 BARRE BOUCHON TRANSVERSALE EXTRÉMITÉ DU PLASTIQUE TOIT Ii-3 Jj-3 ZZZ-188.W1608.1207-18.FR.SUN WEB VERSION SUN-HI...
  • Page 32 PANNEAU POUR GUIDE MURAL PIGNON AVANT GAUCHE DROIT Vv-3 Uu-3 10-529-32 10-528-32 VIS POUR GUIDE MURAL ATTACHER AU DROIT Ww-3 Xx-3 10-531-32 10-530-32 REBOUCHEUR REBOUCHEUR POUR RÉGULIER EXTRÉMITÉ Yy-3 Zz-3 13-045-32 12-047-32 VIS AUTO- BOULON TARAUDEUSE PQ-3 ZZZ-188.W1608.1207-18.FR.SUN WEB VERSION SUN-HI...
  • Page 33 ZZZ-188.W1608.1207-18.FR.SUN WEB VERSION SUN-HI...
  • Page 34 Advenant que le produit soit endommagé ou que la période de garantie soit expirée, veuillez contacter le département de service à la clientèle de Gazebo Penguin afin d’obtenir une liste complète des pièces de remplacement et des prix applicables.
